3 技术数据和组件 使用手册 SIPLACE TX 3.5 贴片头 使用软件版本 714.0 或更新 12/2020 118 3 图 3.5 - 4 真空泵总览 (1) 真空泵的安装位置 (2) 真空泵 VX 4.25 IE3 3.5.4.3 使用真空泵的安全须知 3 (2) (1) 警告 请遵守随附真空泵使用手册中规定 的安全说明。
使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.5 贴片头
117
3.5.3 元件抛料仓传感器
元件抛料仓传感器用于监控抛料仓是否在支座上正确就位。
– 如未正确插入抛料仓，贴片机将不能启动。
– 如果抛料仓在贴片过程中脱离支座，贴片机会立即停止，以避免碰撞贴片头。
3.5.4 真空泵
SIPLACE SpeedStar 真空泵安装于 1 号料位的盖子后方，即贴片机的框架内。有以下两种型号可
用：
– 真空泵 VX4.25
– 真空泵 VX4.25/0-47 IE3
3.5.4.1 概览 - 型号 VX4.25
部件号 03128463-xx 真空泵 VX4.25
3
图 3.5 - 3 真空泵总览
(1) 真空泵的安装位置
(2) 真空泵 VX 4.25
3.5.4.2 概览 - 型号 VX4.25/0-47 IE3
部件号 03224400-xx 真空泵 VX4.25/0-47 IE3
(2)
(1)
3 技术数据和组件 使用手册 SIPLACE TX
3.5 贴片头 使用软件版本 714.0 或更新 12/2020
118
3

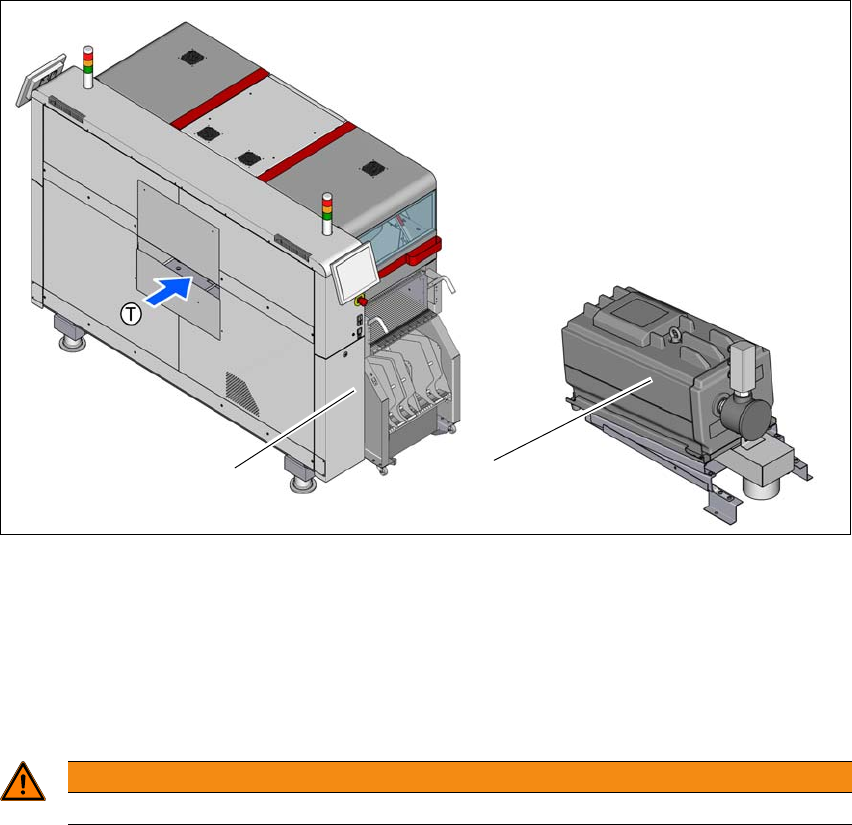

图 3.5 - 4 真空泵总览
(1) 真空泵的安装位置
(2) 真空泵 VX 4.25 IE3
3.5.4.3 使用真空泵的安全须知
3
(2)
(1)
警告
请遵守随附真空泵使用手册中规定的安全说明。
使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.5 贴片头
119
3.5.4.4 说明
仅能在操作 SIPLACE SpeedStar (C&P) 时搭配真空泵。在 SIPLACE TX V2 中，默认的配置是含
真空泵的 SIPLACE SpeedStar。
当与真空泵一起运行时，SpeedStar (C&P20 P2 / C&P20 M3) 贴片头的压缩空气耗气量将大幅降
低。 一台真空泵可以供给两个 SpeedStar (C&P20 P2 / C&P20 M3) 贴片头。 这就减少了能耗，从
而降低了运行成本。
真空泵与贴片机一起开启和关闭。工作站软件自动考虑超时时间 （6 分钟），以防电动机发生过
热。
3
3.5.4.5 维护说明
请遵守真空泵的其他维护说明。
阅读随附贴片机手册中的相关章节。
请注意
压缩空气的消耗值可以在 3.2.3
部分，第 103 页中找到。
