使用手册 SIPLACE TX 3 技术数据和组件 使用软件版本 714.0 或更新 12/2020 3.5 贴片头 121 3 图 3.5 - 6 SIPLACE MultiStar - 前视图，功能组第 2 部分 (1) C&P 元件摄相机，30 型， 27 x 27，数字式 (2) 星型轴驱动装置的转矩马达 (3) Z 轴驱动装置 （线性马达） (4) 返回气缸 (5) 压力控制阀 (1) (2) (3) (4) (5)
3 技术数据和组件 使用手册 SIPLACE TX
3.5 贴片头 使用软件版本 714.0 或更新 12/2020
120
3.5.5 SIPLACE MultiStar CPP / CPP M
3
图 3.5 - 5 SIPLACE MultiStar - 前视图，功能组第 1 部分
(1) 带有 12 个段位器的星形轴
(2) 配有集成 DP 驱动装置的段位器
(3) 星型轴驱动装置的转矩马达
(4) 中间分配器板
(5) 手柄 （CPP M 中为红色）
(6) 用于拾取 / 贴片和保持电路中文氏管吸嘴的压缩空气连接
(1)
(2)
(3)
(4)
(6)
(5)
使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.5 贴片头
121
3

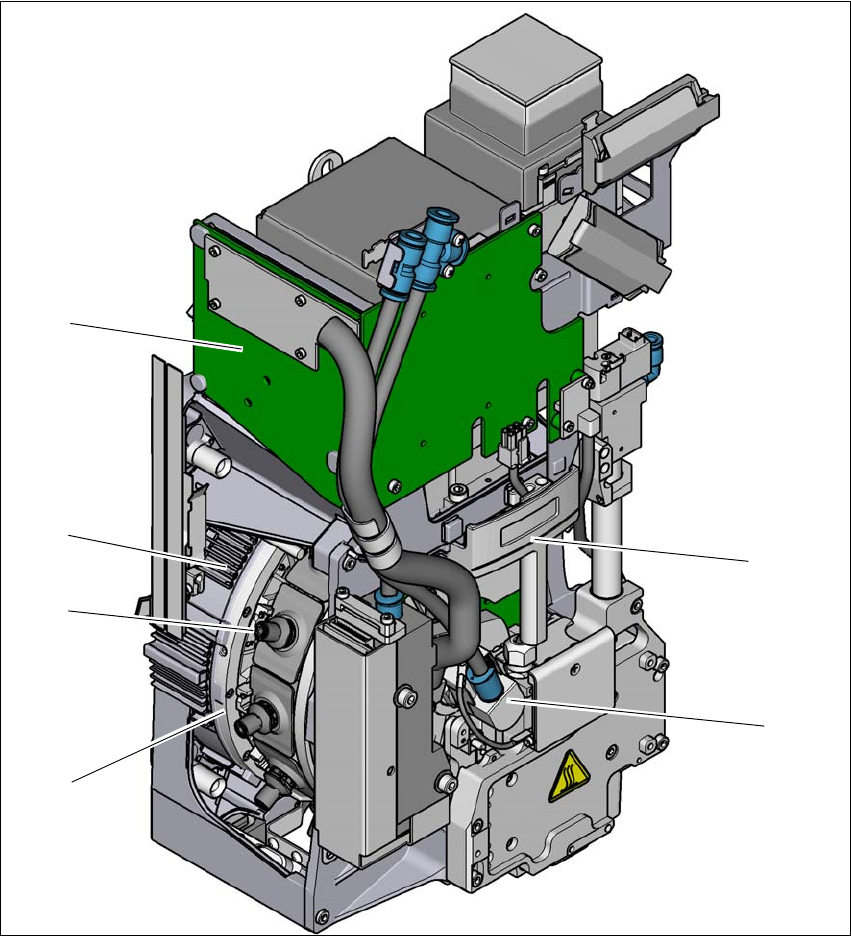

图 3.5 - 6 SIPLACE MultiStar - 前视图，功能组第 2 部分
(1) C&P 元件摄相机，30 型，27 x 27，数字式
(2) 星型轴驱动装置的转矩马达
(3) Z 轴驱动装置 （线性马达）
(4) 返回气缸
(5) 压力控制阀
(1)
(2)
(3)
(4)
(5)
3 技术数据和组件 使用手册 SIPLACE TX
3.5 贴片头 使用软件版本 714.0 或更新 12/2020
122
3
图 3.5 - 7 SIPLACE MultiStar - 后视图，功能组第 3 部分
(1) 元件传感器
(2) 元件高度最高达 11.5 mm 的装配位置
(3) 元件高度最高达 6 mm 的装配位置
(3)
(2)
(1)
