3.7.2.3 “ 异步传送 ” 模式
异步模式下，一条传送导轨轨道仅可处理一块印制板。与此同时，第二条传送导轨轨道上的其他
印制板被移入贴装位置。这样就节省了一块印制电路板的全部传送时间，从而大大提高了性能，
对于循环时间较短的印制电路板尤其明显。 在整个贴片过程中，一旦贴片机接收到作业数据 （面
板、设置），输入传送料带上的印制板就被持续传送到可用处理带上 （处理带须是空的）。一旦
将印制板传送到处理区域，就会开始贴片工作。PCB 将一块接一块地被贴片。
如果贴片次序被打断，传送导轨接口将被停用，而此时已在处理带上 PCB 将依然被处理完成。
两条传送轨道的传送导轨接口同时被停用或启动。
3

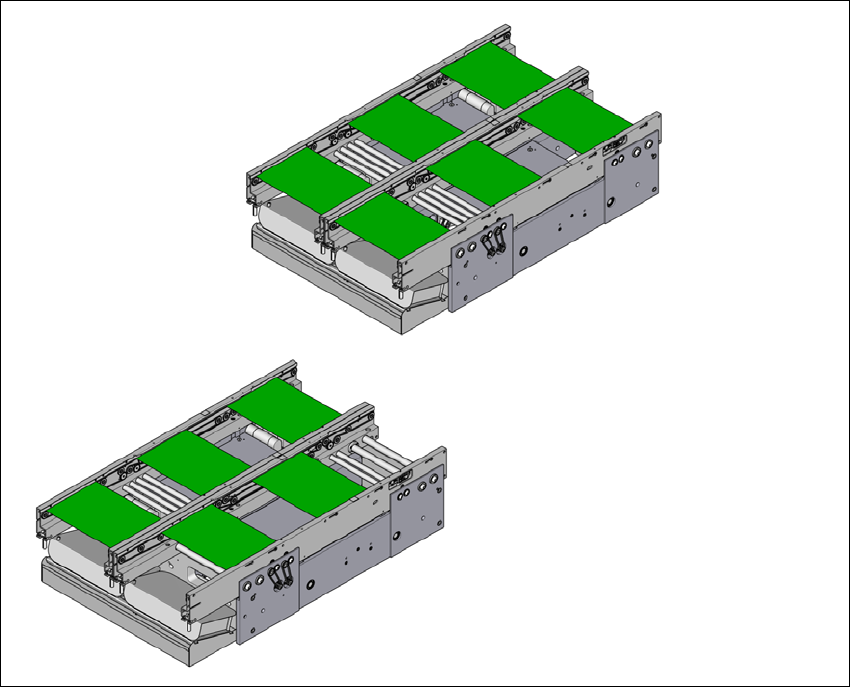

图 3.7 - 3 传送模式
“ 同步传送 ” 模式
“ 异步传送 ” 模式
3 技术数据和组件 使用手册 SIPLACE TX
3.7 PCB 传送导轨系统 使用软件版本 714.0 或更新 12/2020
140
3.7.2.4 “ 同步传送 ” 模式
在 “ 同步 ” 模式下，两个尺寸相同的印制板将被同时移动到贴片位置。它们将被当作一块共用面
板接受处理。使用贴片内容有很大差别的产品时，共用优化设置可提高两个印制板上整体内容的
性能。
由于总是会同时传送两块印制电路板，因此可以缩短传送印制电路板所需的时间。此外，这种模
式还能够确保更好地利用吸嘴配置。
1 号和 2 号传送轨道上的 PCB 将同步移动到传送导轨的各个部分中（即两条传送导轨受到同步控
制，但又彼此独立）。要在 1 号和 2 号传送轨道上贴装的元件必须通过两个子面板排放到一个面
板上。
如果在开始贴片时只占用了一条传送轨道，则这条独用的传送轨道将被认定为 “ 将不进行贴片 ”。
如在 “ 同步 ” 模式中操作双传送导轨，“PCB 生产线向下传讯 （PCB whispering down the line）”
选项将被禁用。“ 全局坏基准点 （Global bad fiducial）” 选项不能使用。
3.7.2.5 I- 贴片
除同步和异步传送导轨模式外，还可进行 I- 贴片。在该模式下，两个贴片头可以同时工作，完全
相互独立地进行 PCB 的贴装。这可以进一步提高输出速度。
3.7.3 控制和宽度调整
3.7.3.1 使用 “Single Functions （单项功能）” 菜单进行控制
联机帮助中包括 PCB 传送导轨控制和 “Single Functions （单项功能）” 菜单的有关信息。
3.7.3.2 自动宽度调整
当接到命令时，传送带将被设置为所需的宽度。双传送导轨可以使用不同的宽度。
有关更改传送轨道宽度的详情，请参见联机帮助。
使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.7 PCB 传送导轨系统
141
3.7.4 IPC-Hermes-9852
IPC-HERMES-9852 是可以替代 IPC SMEMA 接口的 SMT 生产线通信协议。与之前使用的 IPC
SMEMA 接口相比，该协议可以传输更多信息。例如：
– 印制板唯一 ID
– 条形码
– 传送导轨速度，
– 印制板的长度和宽度
– 印制板的厚度
– 传送间隙高度
上述所有信息均可随整条生产线无间断传输。另请参见管理员手册 IPC-HERMES-9852，[ 部件
号：00198615-xx]
