使用手册 SIPLACE TX 3 技术数据和组件 使用软件版本 714.0 或更新 12/2020 3.7 PCB 传送导轨系统 145 3.7.6.3 基准点标准 3 定位 2 个基准 点 定位 3 个基准 点 X 轴 /Y 轴位置，旋转角度，平 均 PCB 变形 其他：单独在 X 轴和 Y 轴方向的剪切、变形 基准点形状 合成基准点：圆形、十字形、正方 形、长方形、菱形、环形、 正方形和矩形轮廓、双十字形 图案：任意 基准表面 铜…
3 技术数据和组件 使用手册 SIPLACE TX
3.7 PCB 传送导轨系统 使用软件版本 714.0 或更新 12/2020
144
3.7.6 PCB 摄像机
可以使用两种不同类型的 PCB 摄像机：
– PCB 摄相机，34 GigE 型
– PCB 摄相机，54 GigE 型
3.7.6.1 结构
3

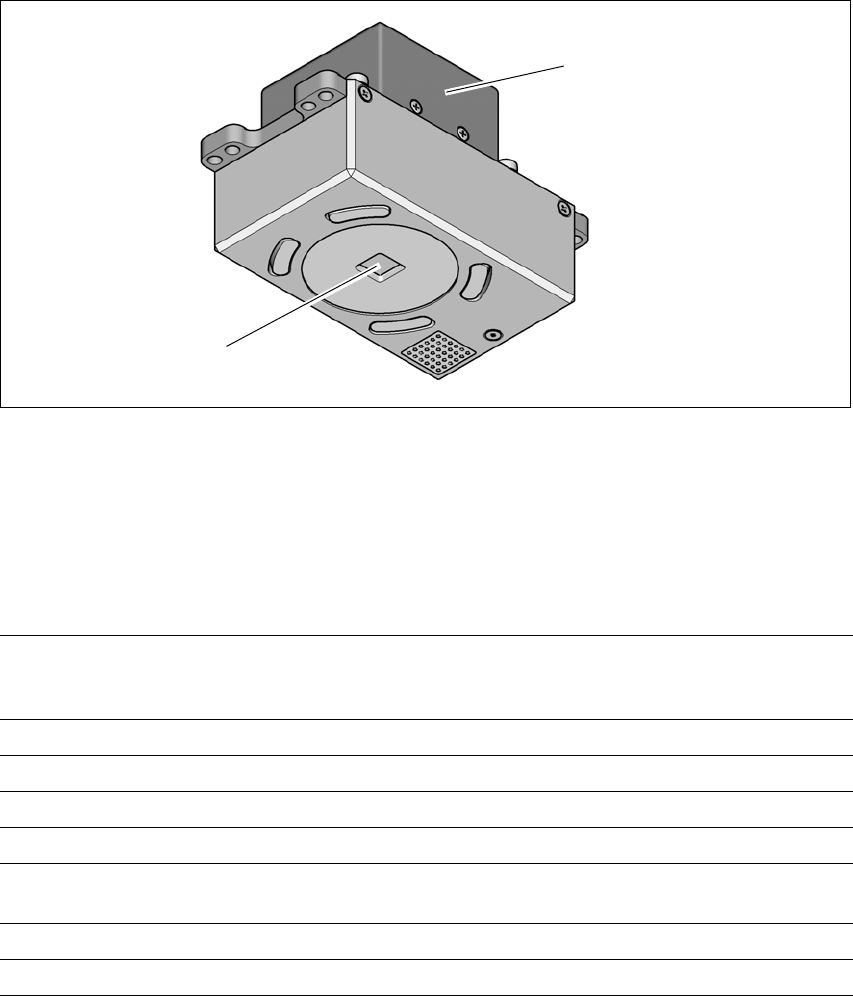

图 3.7 - 4 PCB 摄像机
(1) 摄相机放大器
(2) PCB 相机镜片和照明
3.7.6.2 技术数据
3
(1)
(2)
PCB 基准点 最多 3 个 （子面板和多面板）
“ 长印制电路板 ” 选项最多有 6 个 （可选的 PCB 基准点是最优
化的输出）。
本地基准点 每块 PCB 最多可有两个 （类型可能不同）。
库内存 每个子面板最多可以有 255 种基准点类型
图像分析 基于灰度值的边缘检测方法 （特有功能）
照明类型 前方照明 （3 个等级，可按需要编程）
每个
基准点 / 坏基准点的检测时间
20 ms - 200 ms
视场 5.78 mm x 5.78 mm
离聚焦板的距离 28 mm
使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.7 PCB 传送导轨系统
145
3.7.6.3 基准点标准
3
定位 2 个基准点
定位 3 个基准点
X 轴 /Y 轴位置，旋转角度，平均 PCB 变形
其他：单独在 X 轴和 Y 轴方向的剪切、变形
基准点形状 合成基准点：圆形、十字形、正方形、长方形、菱形、环形、
正方形和矩形轮廓、双十字形
图案：任意
基准表面
铜
锡
无抗氧化和阻焊剂
结构宽度 ≤ 1/10 的卷曲都与环境形成很好的对比
合成基准点的尺寸
最小 圆形和矩形
*a
的 X/Y 轴尺寸：
最小 环形和矩形的 X/Y 轴尺寸：
最小 十字形的 X/Y 轴尺寸：
最小 双十字形的 X/Y 轴尺寸：
最小 菱形的 X/Y 轴尺寸：
最小框架宽度 （环形和长方形）：
十字形和双十字形的最小条宽度 / 条距离：
最多 所有基准图形的 X/Y 轴尺寸：
十字形和双十字形最大条形宽度：
最小公差 （一般）：
最大公差 （一般）：
0.25 mm
0.3 mm
0.3 mm
0.5 mm
0.35 mm
0.1 mm
0.1 mm
3 mm
1.5 mm
标称尺寸的 2%
标称尺寸的 20%
图案尺寸
最小尺寸
最大尺寸
0.5 mm
3 mm
基准环境 如果搜索区域内没有相似的基准结构，则参考基准点周围不需
要有间隙。
*)a 使用 SIPLACE TX2 V2 m、TX2i V2 m 和 TX2i V2 m 4 mm 时，请注意以下几点： 为了保证印制电路板的生
产质量，在以下条件下，允许圆形基准点的最小 x/y 轴尺寸为 0.075 mm：
在矩形基准点搜索区域内，看不到其他尺寸为 +0.2 毫米的物体。 示例：Circular fiducials with an x/y size of
0.075 mm need a search area without visible objects of: 圆形基准点（x/y 轴尺寸为 0.075 mm）需要一个搜
索区域，且看不到以下设备： 0.075 mm + 0.2 mm = 0.275 mm。
