使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.8 SIPLACE TX 的 SIPLACE 料带供料器模块
153
3.8.3 线性浸渍单元 2 X ( LDU 2X)
部件号 00117012-xx 焊剂线性浸渍单元 / LDU 2 X
LDU 2 X 为特殊供料器模块，可使用规定层厚度的焊剂。此焊剂可用于喷涂组件，从而改善焊接
特征。LDU 2 X 以与 X 供料器模块相同的方式安装在转换料台上，通过工作站软件和生产线软件
控制。
有关详细描述，请参见用户指南 “SIPLACE LDU 2 X”。
3
图 3.8 - 4 线性浸渍单元 (LDU 2 X)
3.8.3.1 技术数据
尺寸 （长 x 宽 x 高） 629 mm x 105 mm x 202 mm
重量 11 kg
电流消耗 24 V dc bis 30 V dc, 2 A (60 W)
最大噪音排放 61dB
温度范围 （存储） -25°C 至 +55°C
温度范围 （操作） +18°C 至 +25°C
湿度 （存储） ≤ 95%
湿度 （操作） 30% - 75% （平均不 > 45%）
3 技术数据和组件 使用手册 SIPLACE TX
3.8 SIPLACE TX 的 SIPLACE 料带供料器模块 使用软件版本 714.0 或更新 12/2020
154
3.8.4 X 供料器模块的能量和数据接口 （EDIF）
部件号 00141247-xx X 供料器模块的能量和数据接口
3

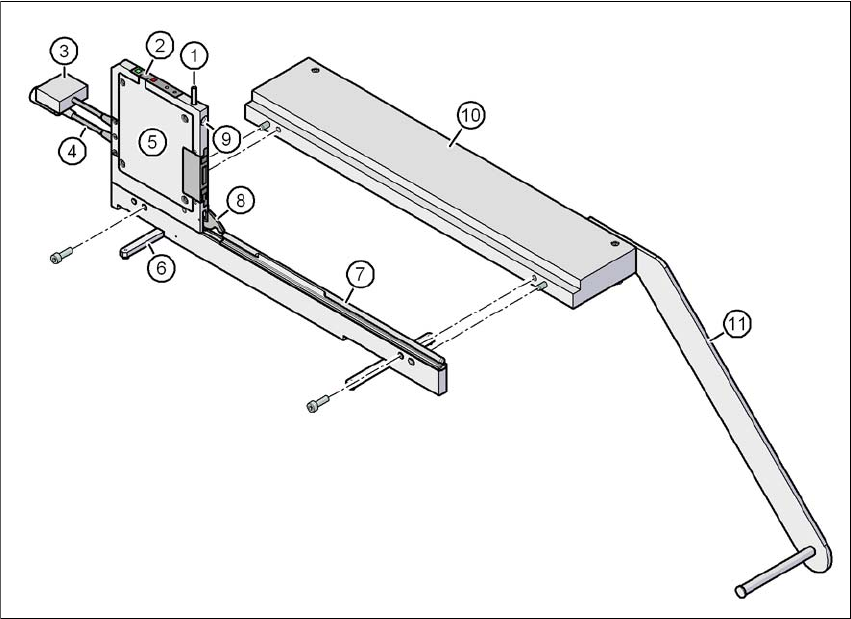

图 3.8 - 5 X 供料器模块的能量和数据接口
(1) 锁定插销的解锁按钮
(2) 操作员面板
(3) 数据电缆
(4) 电源电缆
(5) 电子部件外壳
(6) 折叠支脚
(7) 引导供料器模块的 Ω 形剖面
(8) 锁定插销
(9) 供料器模块前对中销的定位孔
(10) 基板
(11) 料带卷盘保持器
使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.8 SIPLACE TX 的 SIPLACE 料带供料器模块
155
3.8.4.1 说明
能量和数据接口让 X 供料器模块可以在贴片机和预设置区域之外的地点使用。接口由一个铝制框
架组成，其中的 Omega 曲线可以握住并引导供料器模块。对于元件料车来说，将供料器模块放
置到 Omega 曲线上并通过滑动导块向前推，直至将供料器模块的前对中销完全插入到定位孔内。
锁定插销会将此位置上的供料器模块锁定。要将供料器模块取下，仅需按下释放按钮即可。向下
按压锁定插销并释放供料器模块。折叠支脚可使能源与数据的接口位置稳定，尤其是更宽的供料
器模块。
电子部件外壳会将能源与数据接口的电子控制单元握住。操作面板由启动、停止及两个状态 LED
组成。与 PC 的通讯必须借助数据线方可。电源线与所提供的电源单元相连。
3.8.4.2 使用
能量和数据接口可用来检查、维护和修理 X 供料器模块。此外，它还可以用于为 PCB 生产进行
提前设置。在这种情况下，能量与数据接口便可固定在基板上。料带卷盘支架也安装在基板上。
在插入元件料带时，您可以检查或重新设置增量、拾取位置和传送导轨速度。我们内容详尽的用
户手册介绍了此接口的使用方法和它必要的维修工作。
3.8.4.3 交付范围
– 单插槽 EDIF
– 电源，100 - 120 / 200 - 240 VAC，+30 VDC，4.3 A
– 带料带卷盘臂的基板
– 用户手册
