3 技术数据和组件 使用手册 SIPLACE TX
3.8 SIPLACE TX 的 SIPLACE 料带供料器模块 使用软件版本 714.0 或更新 12/2020
156
3.8.5 SIPLACE 电源连接器 X
部件号 00141420-xx SIPLACE 电源连接器 X
3

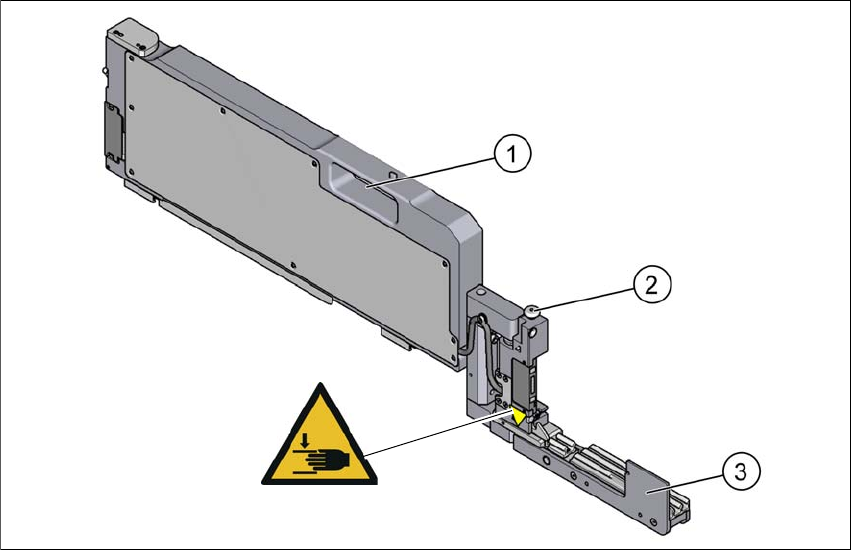

图 3.8 - 6 SIPLACE 电源连接器 X
(1) 握柄
(2) 延长器臂和供料器解锁按钮
(3) 延长器臂 （工作位置）
项目 W 024，部件号 03155346-01
3.8.5.1 说明
SIPLACE PowerConnector X 可在无需停止生产进程的情况下，解决与贴片机 SIPLACE X 供料器
模块相关的故障。
详细信息请参见 SIPLACE PowerConnector X 用户手册，[ 部件号 00198772-01-xx.]
W 024
使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.8 SIPLACE TX 的 SIPLACE 料带供料器模块
157
3.8.5.2 安全须知
3.8.5.3 技术数据
3
3
3
3
手部受伤警告
将延长器臂向上折叠到停驻位置时，可能存在手部受伤的危险。
向上折叠延长器臂时，请确保不要将手卡到延长器臂和
S
IPLACE PowerConnector X 之间。
长度 648.4 mm （折叠状态）
866.9 mm （展开状态）
宽度 34.4 mm
高度 188.4 mm
已占用的料位 3
重量 3.2 kg
3 技术数据和组件 使用手册 SIPLACE TX
3.9 元件料车 使用软件版本 714.0 或更新 12/2020
158
3.9 元件料车
两个 SIPLACE TX 元件料车可接入至 SIPLACE TX 贴片机中。
3

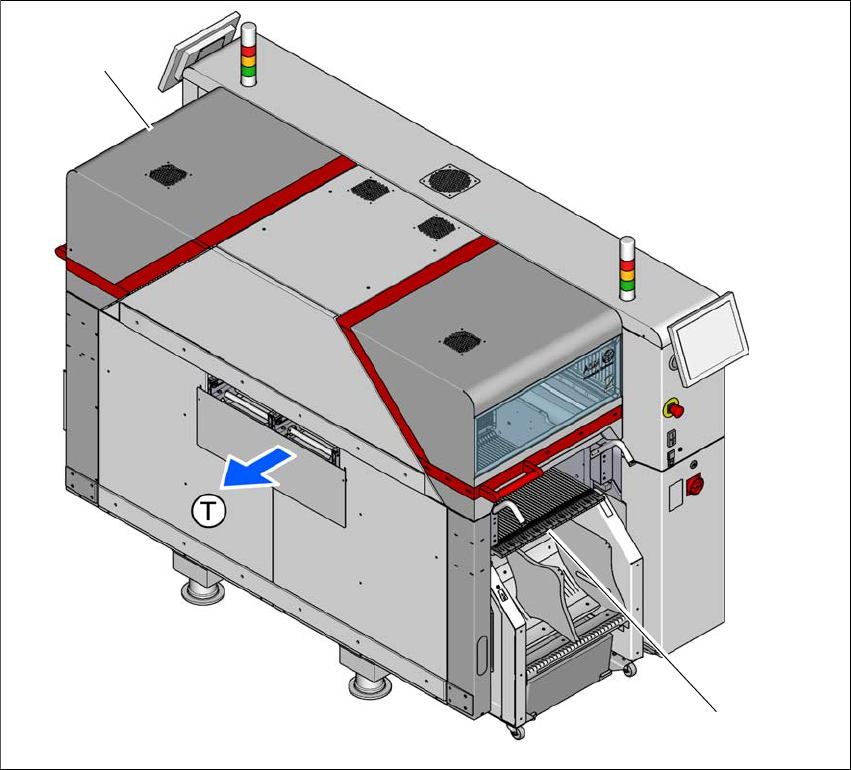

图 3.9 - 1 元件料车的料位
(1) 1 号料位
(2) 含可选的 7" 料带卷盘支架的 2 号料位
(T) PCB 的传送方向
料车为独立模块，可以和供料器一起在一个外部设置区域内进行安装。也就是说，生产区在需要
更换料车时，只需要被中断很短的一段时间。元件料车一共有 5 个保持器。每个料带卷盘保持器
均可容纳 2 个料带卷盘，因此料带容器上方最多可放置十个 13" （可选 7"）料带卷盘。
(2)
(1)
