3 技术数据和组件 使用手册 SIPLACE TX 3.9 元件料车 使用软件版本 714.0 或更新 12/2020 164 3.9.5 SIPLACE TX 的料带容器 3.9.5.1 说明 料带容器可容纳直径达 13" 与 7" 的卷盘 （可选） 。 3 图 3.9 - 6 含料带容器的 SIPLACE TX 的元件 料车 (1) 带分隔板的料带容器 (2) 料带卷盘 7" （可选） (3) 料带卷盘…
使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.9 元件料车
163
3

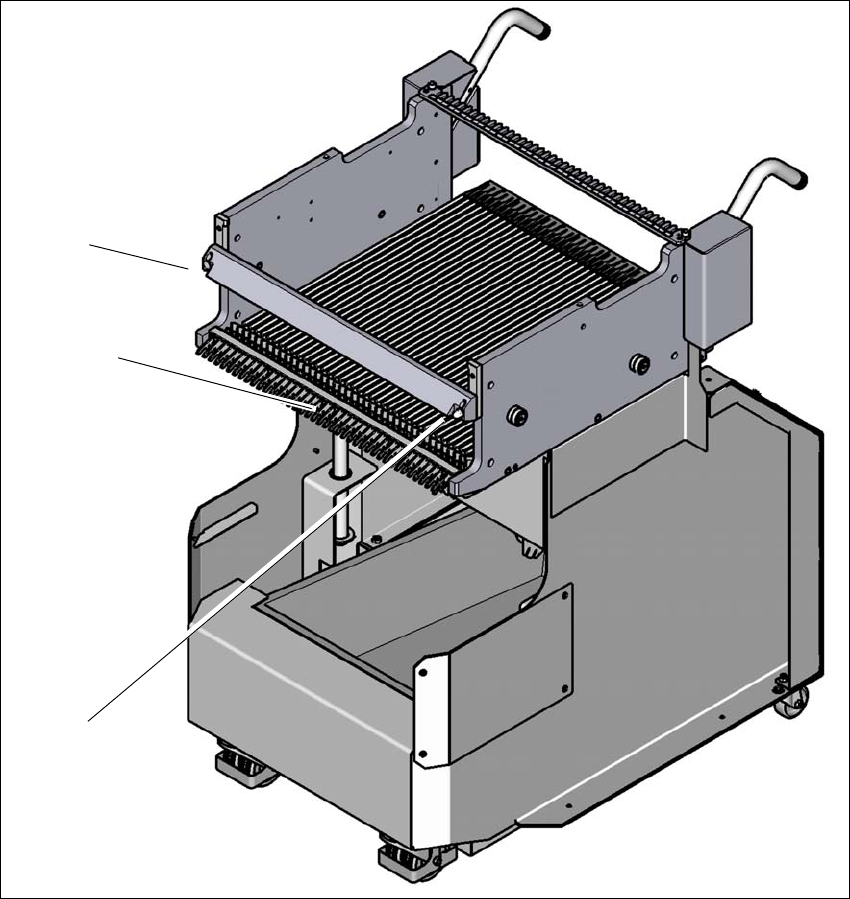

图 3.9 - 5 转换料台，SIPLACE TX，前视图
(1) 转换料台的对中孔
(2) 锁定插销
(3) 转换料台上的对中销
(1)
(2)
(3)
3 技术数据和组件 使用手册 SIPLACE TX
3.9 元件料车 使用软件版本 714.0 或更新 12/2020
164
3.9.5 SIPLACE TX 的料带容器
3.9.5.1 说明
料带容器可容纳直径达 13" 与 7" 的卷盘 （可选）。
3

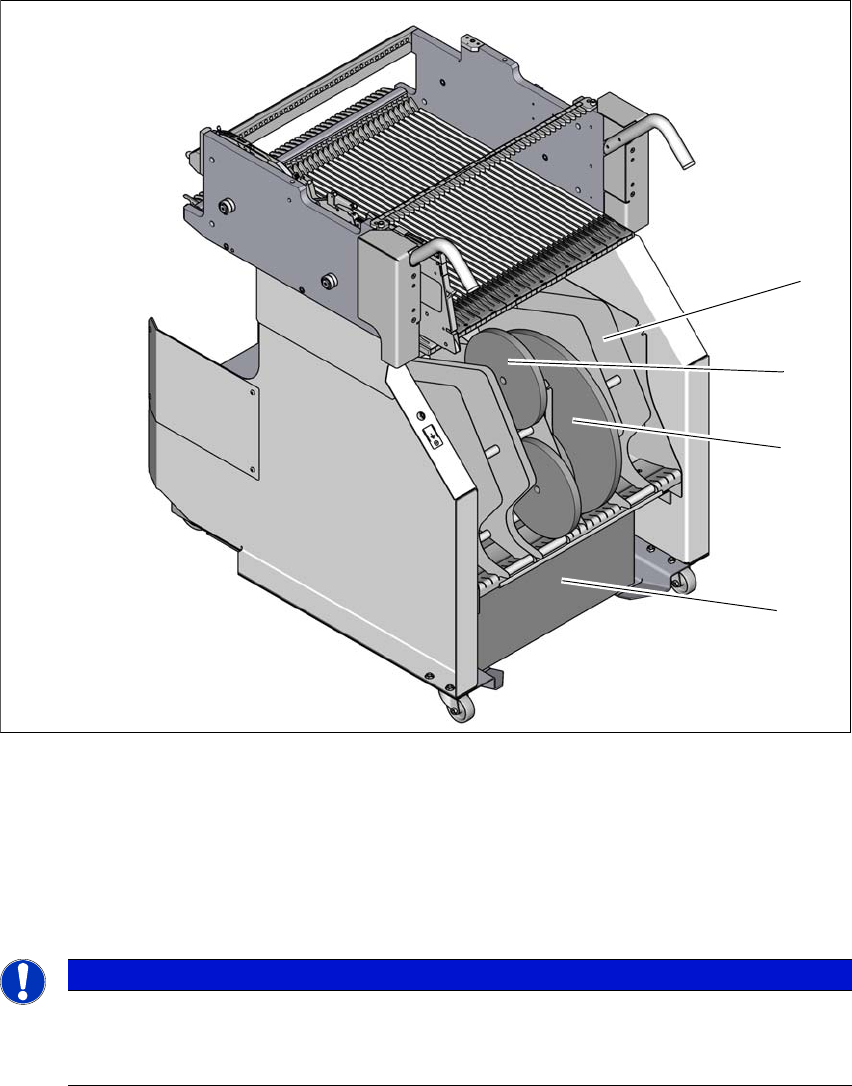

图 3.9 - 6 含料带容器的 SIPLACE TX 的元件料车
(1) 带分隔板的料带容器
(2) 料带卷盘 7" （可选）
(3) 料带卷盘 13"
(4) 废料带容器
3
请注意
使用芯轴
TX 元件料车一般不需要芯轴。
如果在 X 供料器模块上频繁出现 “Timeout （超时）” 错误信息那么请使用芯轴。
(3)
(2)
(4)
(1)
使用手册 SIPLACE TX 4 设置与调试
使用软件版本 714.0 或更新 12/2020 4.1 用于运输的安全说明
165
4 设置与调试
4.1 用于运输的安全说明
4
4
4
警告
请遵守适用的意外预防规范！
必须遵守关于重质货物运输的适用意外预防规范！
警告
受伤危险！
请确保没有人进入危险区域中。
危险
贴片机倾斜风险 - 仅在安装用于装运的支撑架与钢质垫片时才能运输贴片机。
如未遵循叉车以及贴片机上插入点所需的规格，那就存在倾斜的危险！
仅能在贴片机输出端所在的那一侧进行贴片机运输前的起吊 （请参阅第 4.4 节，第
174 页）
。
必须安装用于装运的支撑架以及钢质垫片 （请参阅图 4.2 - 4，第 172 页）。
叉车的货叉必须推至贴片机的接触表面 （贴片机框架）与钢质垫片之间。钢质垫片
可用作防止贴片机倾斜的额外安全措施。
仅使用指定的叉车来运输贴片机。遵循叉车的规格 （请参阅第 170 页中第 4.2.5.3
节的内容）。
危险
运输所用的板条箱或货盘存在倾斜的危险！
如叉车未达到规格要求，就会有发生侧倾的危险！
确保您仅会使用指定的运输设备。遵循运输设备的规格要求 （请参阅第 170 页上第
4.2.5.3
节中的内容）。
