4 设置与调试 使用手册 SIPLACE TX
4.2 交付时的配置 使用软件版本 714.0 或更新 12/2020
168
4.2.4 支撑架
SIPLACE TX 通过两个带垫片的支撑架 （图 4.2 - 1 中的项目 1，第 168 页）固定在支撑脚上。此
外，还有一个支撑架固定到另一边 （见项目 2，图 4.2 - 1
，第 168 页）。另外，贴片机还用木架
固定以防滑落。元件料车也使用了用于装运的支撑架进行固定。
4

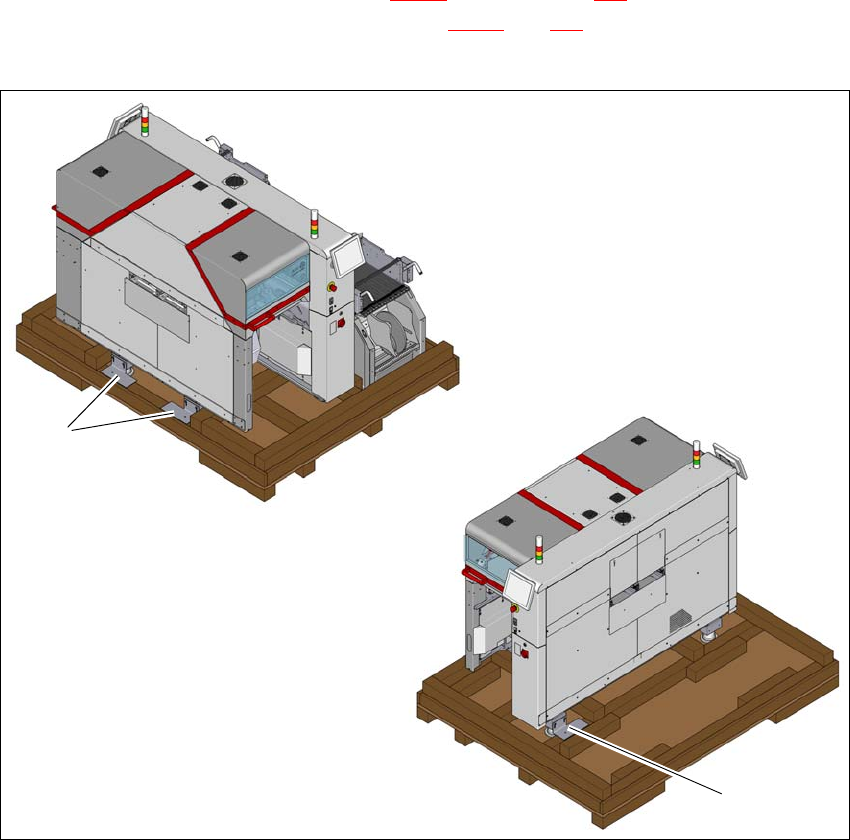

图 4.2 - 1 装运板条箱 / 货盘 - 支撑架
(1) 带垫片的支撑架 - 前部
(2) 带垫片的支撑架 - 后部
务必保存好带支撑架和垫片的装运板条箱或货盘，以备后用。
1
2
使用手册 SIPLACE TX 4 设置与调试
使用软件版本 714.0 或更新 12/2020 4.2 交付时的配置
169
4.2.5 用装运板条箱或货盘运输贴片机
4

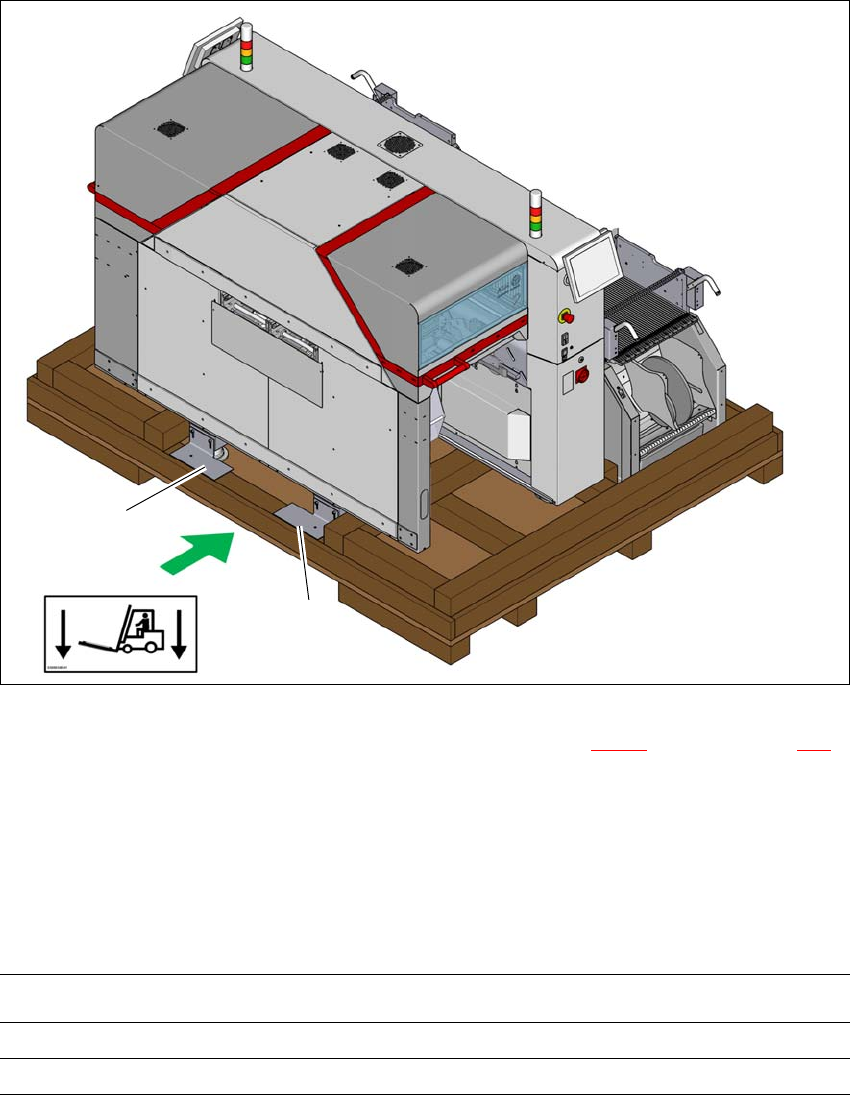

图 4.2 - 2 运输板条箱 / 货盘 - 用于运输的插入点与叉车
最好仅在贴片机输出端所在的那一侧将运输板条箱或货盘吊起 （图 4.2 - 2 中的项目 A，第 169
页）。
通过货盘或板条箱运输 SIPLACE TX 时，应尽可能的靠近最终的使用场所。
4.2.5.1 装运包装的尺寸
货盘和木质板条箱的尺寸如下表所示：
4
(A)
1
1
贴片机 （长 x 宽 x 高）
货盘 2670 mm x 2100 mm
木质板条箱 2670 mm x 2100 mm x 1850
4 设置与调试 使用手册 SIPLACE TX
4.2 交付时的配置 使用软件版本 714.0 或更新 12/2020
170
4.2.5.2 做好派送准备的贴片机重量
下表为做好派送准备的贴片机重量 （包括包装）。
4
4.2.5.3 运输带包装贴片机的运输设备
使用具备以下规格的叉车来运输贴片机：
4
贴片机 欧洲以内派送 海外 （欧洲以外）派送
含两个元件料车的 SIPLACE TX 2350 kg 2600 kg
叉长 最小 1800 mm
起重力 最小 3000 kg
