4.4.3.4 主电源连接 - 无电源连接线 （配置 1）
贴片机交付时无电源连接线。主电源供电线缆与贴片机输出端 1 号区段内的连接端子 (1) 相连。
4
4
4
图 4.4 - 4 连接电缆的终端面板
(1) 主电源连接线 L1、L2、L3、N 和 PE 的主电源连接端子 (X2)。连接端子适用于直径为 4 mm²
的电缆。
(2) 打开装配架上的电缆夹具。
使用装配架上的电缆夹具 （项目 2），将主电源连接线连接到主电源连接端子 X2 （项目
1），图 4.4 - 4
，第 181 页。
确保电缆的弯曲半径符合要求。电缆不得扭结。
为每个电源连接点线端压接一个金属环。
警告
只能由具备资质的电气技工连接电源连接线。
只能由具备资质的电气技工连接电源连接线。合格的电工是指具备相应的职业资格、知
识和经验，能够辩识电力造成的危害，同时也能防止产生这些危害的人员。
遵循贴片机使用国家的相关规定。
(2)
(1)
L1
L2
L3
N
PE
4 设置与调试 使用手册 SIPLACE TX
4.4 安装位置的基础设施 使用软件版本 714.0 或更新 12/2020
182
将 L1、L2、L3、N 和 PE 连接到电源连接端子 X2（项目 1）， 图 4.4 - 4，第 181 页。穿入电
缆时，请勿损坏连接端子。
4
手动拧紧电缆夹具 （项目 2），图 4.4 - 4，第 181 页。
始终确保线缆和电缆不会缠绕或绊脚。必要时，使用扎带将其固定到位。
4.4.3.5 主电源连接 - 电源连接线带插头 （配置 2）
贴片机随附一根不带插头、长约 5 m、红色 16 A 且符合 IEC 60309 的电源连接线。
4
4
图 4.4 - 5 CEE 插头中的分配
注意事项
请注意正确的相序！
请注意正确的相序！相序错误会导致故障并会对真空泵造成损坏！贴片机启动时，检查
真空泵的运行方向是否正确。
检查贴片机上的 PE 连接是否能正常起作用。
警告
只能由具备资质的电气技工连接电源连接线。
只能由具备资质的电气技工连接电源连接线。
遵循贴片机使用国家的相关规定。
PE
L1
L2
L3
N
使用手册 SIPLACE TX 4 设置与调试
使用软件版本 714.0 或更新 12/2020 4.4 安装位置的基础设施
183
4.4.3.6 主电源连接 - 电源连接线不带插头 （配置 3）
贴片机随附一根不带插头、长约 5m 的电源连接线。
4
4

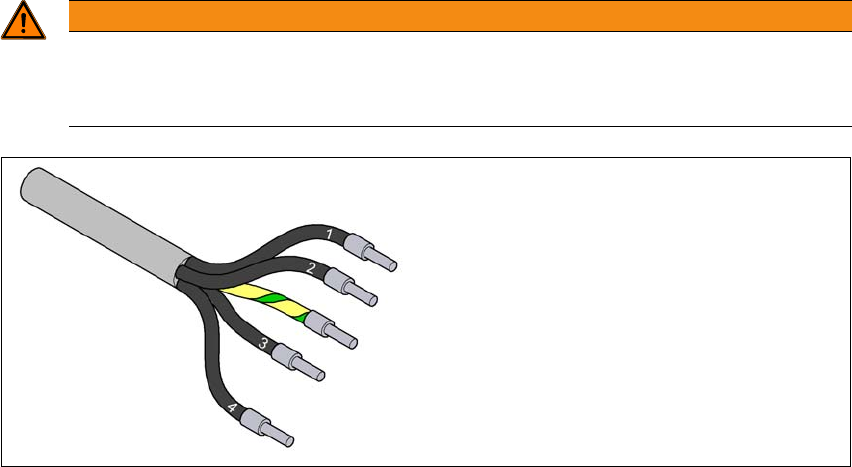

图 4.4 - 6 主电源电缆中的导线说明
警告
只能由具备资质的电气技工连接电源连接线。
只能由具备资质的电气技工连接电源连接线。
遵循贴片机使用国家的相关规定。
1 = (L1)：三相
2 = (L2)：三相
3 = (L3)：三相
4 = (N)：零线
绿色 / 黄色 = (PE)：保护导体
