4.5.2.2 移除 Y 方向的支撑架
4

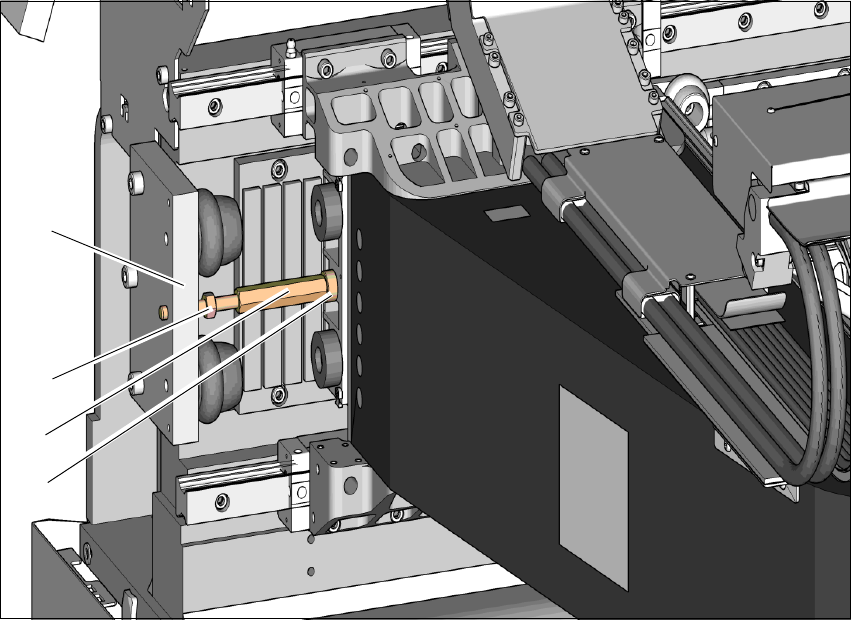

图 4.5 - 2 Y 方向的支撑架
松开末端挡杆的缓冲板 (1) 上用于固定支撑架 (3) 的埋头螺母 (2)。
将埋头螺母远离缓冲板 (1) 旋松 (2) 20 至 30 mm。
使用 13 号叉形扳手远离悬臂末端 (4) 旋松支撑架 (3)，并旋松支撑架 (3)。确保使用正确的旋
转方向，以免损坏螺纹。
将悬臂推向一侧。
将支撑架与缓冲板完全松开。
妥善保存支撑架以备后用。如果需要运输 SIPLACE 贴片机，务必再次安装支撑架。
4.5.3 在悬臂轴上安装支撑架
运输贴片机之前，务必使用支撑架固定悬臂轴的 X 和 Y 轴。安装这些支撑架。
4.5.3.1 再次安装 X 方向的支撑架
X 轴的支撑架将头板与悬臂上的贴片头固定。
(1)
(3)
(2)
(4)
使用手册 SIPLACE TX 4 设置与调试
使用软件版本 714.0 或更新 12/2020 4.5 设置贴片机
189
4
另请参见图 4.5 - 1，第 187 页）。
松开支撑架上的螺丝，以便支撑架可从线性导轨上轻松取下。
将贴片头和支撑架向上推至悬臂底座 / 输入端。
安装支撑架，以便贴片头固定到悬臂底座上。支撑架上的脊线 （项目 4，图 4.5 - 1，第 187
页）指向贴片头。
轻轻旋紧支撑架上的螺钉。
再次向悬臂底座 / 输入端牢固按压贴片头，以便贴片头固定。
牢固旋紧支撑架上的螺钉。
4.5.3.2 再次安装 Y 方向的支撑架
Y 轴的支撑架将悬臂固定在机器框架上。
另请参见图 4.5 - 2
，第 188 页）。
从支撑架长罗纹的外端旋松埋头螺钉 20 至 30 mm。
将悬臂推离末端挡杆的缓冲区。
使用约 20 mm 长螺纹将支撑架旋紧 至缓冲架 （螺纹应凸出支架约 10 mm）。
小心超支撑架的短螺纹端拉悬臂。
将短螺纹旋入悬臂上的孔中，直至挡杆。
使用 13 号叉形扳手在长六边形上手动拧紧支撑架。
在末端位置挡杆上，超缓冲板方向旋转埋头螺母。
手动旋紧埋头螺钉。
注意事项
不要损坏光栅尺！
光栅尺位于支撑架下方
确保位于支撑架下方的光栅尺 (3) 无损坏。
4 设置与调试 使用手册 SIPLACE TX
4.5 设置贴片机 使用软件版本 714.0 或更新 12/2020
190
4.5.4 去除导轨的防腐蚀保护
贴片机交付前进行了防腐蚀保护处理。
4
4
注意事项
缩短轴承和导轨的生产寿命！
如果轴上的防腐蚀保护剂与轴承润滑脂混合，会明显降低轴承和导轨的使用寿命。
因此在调试期间首次来回移动贴片机轴时，应该先去掉所有轴和轴承上的防腐保护
物。切勿使用任何溶剂
使用 SIPLACE 清洁纸巾清洁所有轴和轴承。
注意事项
损坏轴承润滑脂的危险！
酒精会破坏导轨槽中的轴承润滑脂。
在清洁导轨和光栅尺时，请确保没有酒精进入引导推车中。
