4 设置与调试 使用手册 SIPLACE TX 4.5 设置贴片机 使用软件版本 714.0 或更新 12/2020 200 4.5.7.4 安装地面支架 （可选） 部件号 005881 22-xx TX 地面支架套件 在出现强烈震动 （如地震）时，如需要，可使用地面支架固定贴片机，防止 其滑动。 将地面支架安装到每个贴片机支脚 。 4 图 4.5 - 8 地面支架 将地面支架 (1) 放在贴片机支脚上。 如果提供有四个孔 …
使用手册 SIPLACE TX 4 设置与调试
使用软件版本 714.0 或更新 12/2020 4.5 设置贴片机
199
4
图 4.5 - 7 气垫运输系统的接触位置
(1) 气垫运输系统的三个接触点
(1)
(1)
(1)
4 设置与调试 使用手册 SIPLACE TX
4.5 设置贴片机 使用软件版本 714.0 或更新 12/2020
200
4.5.7.4 安装地面支架 （可选）
部件号 00588122-xx TX 地面支架套件
在出现强烈震动 （如地震）时，如需要，可使用地面支架固定贴片机，防止其滑动。
将地面支架安装到每个贴片机支脚。
4
图 4.5 - 8 地面支架
将地面支架 (1) 放在贴片机支脚上。
如果提供有四个孔 (2)，则使用合适的固件将地面支架固定到地面上。
(1)
(2)
使用手册 SIPLACE TX 4 设置与调试
使用软件版本 714.0 或更新 12/2020 4.5 设置贴片机
201
4.5.8 贴片机支脚的间隙和 PCB 传送导轨的固定边缘
4.5.8.1 贴片机支脚的间隙
4

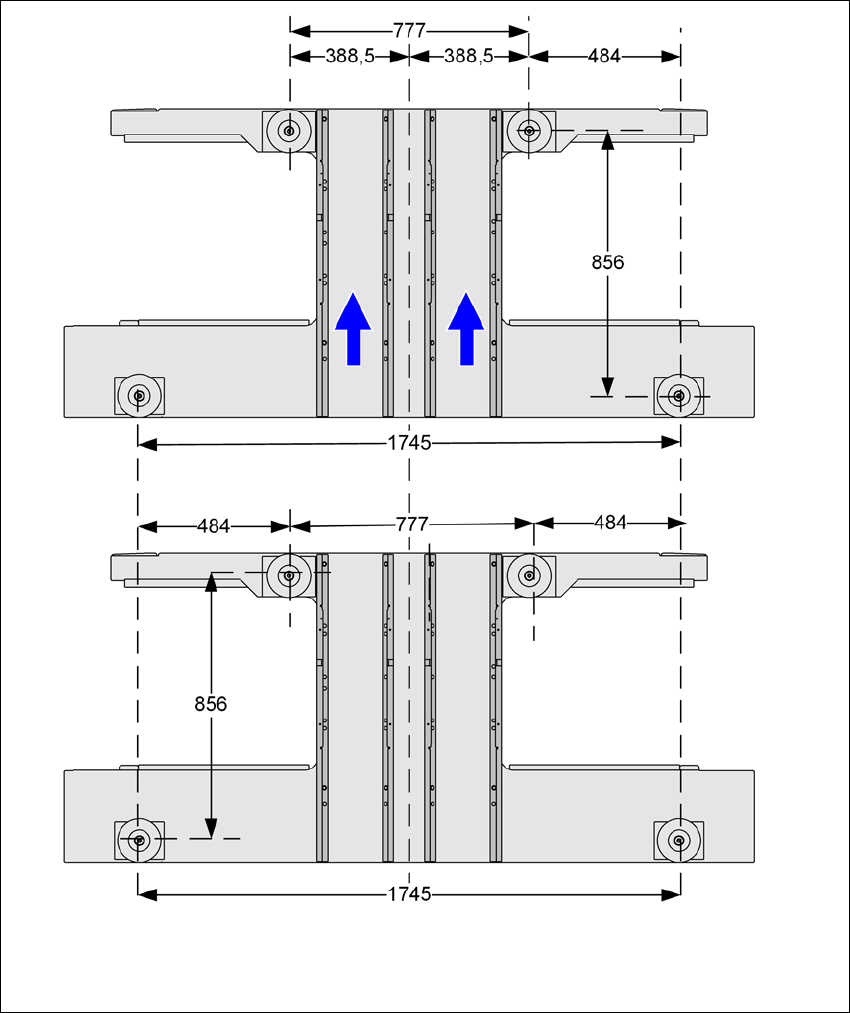

图 4.5 - 9 贴片机支脚的间隙 （单位：毫米）
