5 贴片机处的工作 使用手册 SIPLACE TX 5.4 关闭 SIPLACE 生产线 使用软件版本 714.0 或更新 12/2020 218 5.4 关闭 SIPLACE 生产线 5 5.4.1 关闭工作站 要关闭工作站，请执行下列操作： 结束所有贴片程序，让贴片机中没 有更多的印制电路板。 检查所有贴片头的 Z 轴是 否都处于它们的最顶端位置 。 检查贴片头上是否仍有元件，如有 则取出。 在视图中关闭工作站计算机…
使用手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 714.0 或更新 12/2020 5.3 接通 SIPLACE 生产线
217
5

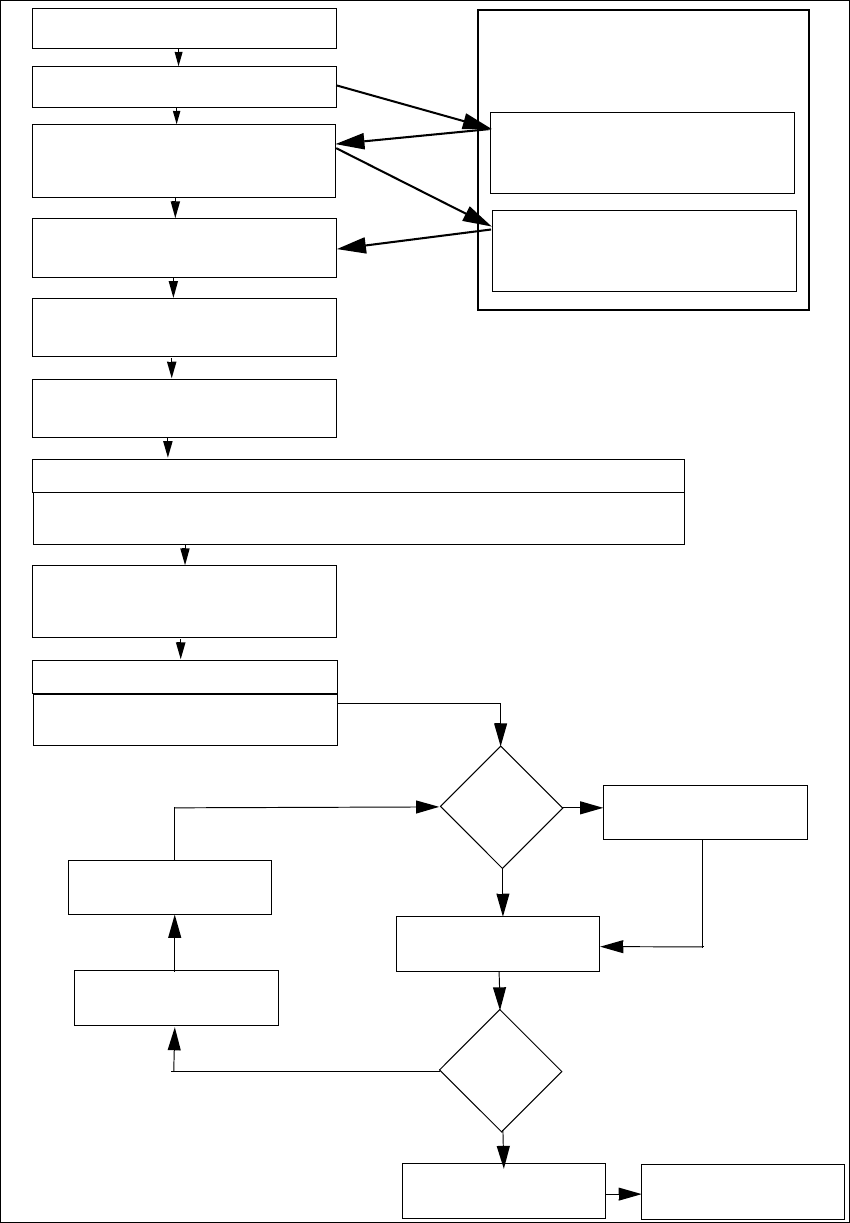

图 5.3 - 2 流程图 - 接通 "SIPLACE 生产线 "
工作站计算机
接通
检查设置
（配置供料器模块
示教基准点
加载印制电路板数据
按下 Start （启动）按钮
等待参考运行
移入印制电路板
等待 PCB
检查设置
（启用即用红色标明
如有需要：更改吸嘴配置
吸嘴检查
基准点是
否正确？
料槽错误
贴片
检查设置
填满料槽
贴片
输出传送导轨中的 PCB
斜体：
由工作站执行或报告
是
是
否
否
贴片机上的
预设置
下载助手
编程系统
任务
确认下载助手中的转换
粗体：由操作员执行的作业
5 贴片机处的工作 使用手册 SIPLACE TX
5.4 关闭 SIPLACE 生产线 使用软件版本 714.0 或更新 12/2020
218
5.4 关闭 SIPLACE 生产线
5
5.4.1 关闭工作站
要关闭工作站，请执行下列操作：
结束所有贴片程序，让贴片机中没有更多的印制电路板。
检查所有贴片头的 Z 轴是否都处于它们的最顶端位置。
检查贴片头上是否仍有元件，如有则取出。
在视图中关闭工作站计算机软件
Settings （设置） --> Machine settings （贴片机设置） --> Shut down the
placement machine （关停贴片机）...
当关闭计算机后，等待 2 号料位显示器上的相关信息，然后在关闭主开关处的工作站。
5.4.2 退出 SIPLACE Pro （Windows）
在 SIPLACE Pro 菜单中，依次选择 Object （对象）--> Close （关闭）。
关闭计算机上的所有其他程序。
从 Windows 开始菜单中，选择 Shut down （关停）。
注意事项
在您关闭生产线前，请遵守以下流程。
使用手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 714.0 或更新 12/2020 5.5 用户界面
219
5.5 用户界面
用户界面分为下面几个区域。
5
图 5.5 - 1 用户界面中的组件 （示例）
图例
(1) 状态区域 （显示状态和错误）
(2) 处理区域 / 显示区域
(3) 工具栏
(4) 信息行
(5) 已更改配置与其它选项的视图
(1)
(2)
(3)
(4)
(5)
