5.5.4 通过视图操作工作站软件
可以通过工具栏 （见第 5.5.3 节，第 221 页）访问的大多数视图，都拥有带有子视图和功能的附
加垂直工具栏 （位于用户界面右侧）。
5
示例：视图：“ 供料器模块、元件和吸嘴 ”
点击工具栏 上的 “ 供料器模块、元件和吸嘴 ”。
将打开下面的视图：
设置 含有所有设置和选项。
用于设定操作员级别和用户界面语言。
用于显示和编辑设置、用户设置、贴片机选项和软件选项，见第
5.5.5
节，第 225 页。
检查传感器和功
能
含有用于测试和诊断的信息和功能。
用于设置贴片机的启动按钮功能。
只有在 “ 高级生产 ” 操作员级别中可用：
用于测试整个参考运行和 C&P20 贴片头的功能。
单项功能和持续运行。单独处理每个悬臂。
维护状态 含有有关贴片机维护状态的信息。
更多信息，请参阅维护手册。
维修 维修工具。
只在 “ 维修 （客户）” 操作员级别中可用：
用于设置和校准 SIPLACE 贴片机，下载嵌入式软件版本，校准和
配置整台贴片机。
图标 视图 说明
请注意
各个功能的详细说明请查看 Online Help （联机帮助）。
使用手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 714.0 或更新 12/2020 5.5 用户界面
223
5
图 5.5 - 3 “ 供料器模块、元件与吸嘴 ” 视图 （示例）中的用户接口
图例
(1) 工具栏 （“ 供料器模块、元件和吸嘴 ” 按钮）
(2) “ 供料器模块、元件和吸嘴 ” 视图中的垂直工具栏
(3) 用于两个传送导轨轨道的按钮
(4) 1 号料位的料台按钮
例如，单击 1 号料位上的料台 （按钮 4）以检查配置。
(1)
(2)
(3)
(4)
5 贴片机处的工作 使用手册 SIPLACE TX
5.5 用户界面 使用软件版本 714.0 或更新 12/2020
224
将打开下面的视图：
5

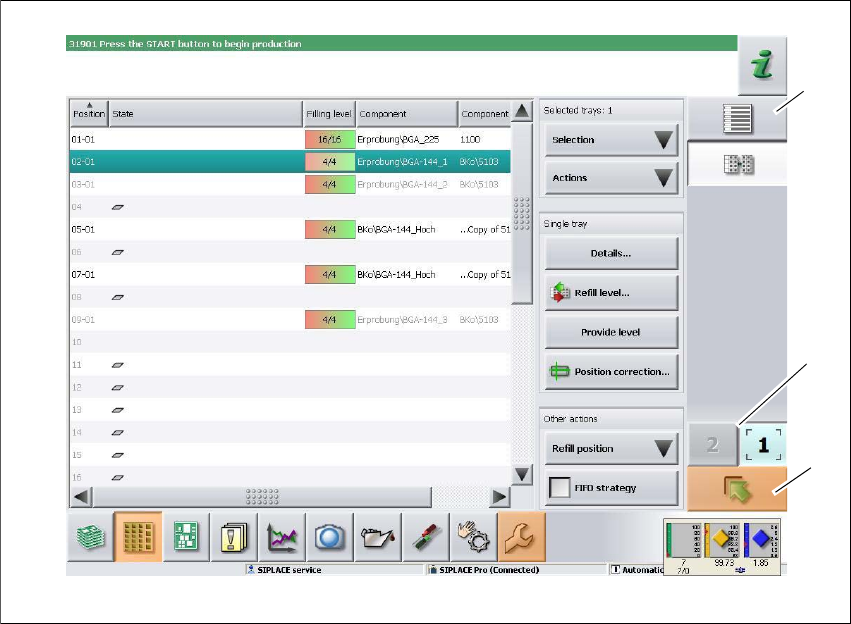

图 5.5 - 4 “ 表格 ” 视图 （示例）中的用户界面
图例
(1) 垂直工具栏 “ 表格 ”
(2) “ 返回上一级 ” 按钮，返回上一个视图 （此处：“ 供料器模块、元件和吸嘴 ” 视图，请参见上
图）
(3) 用于直接更改到另一个悬臂的按钮
(1)
(2)
(3)
