00198457-04_UM_TX-V2_ZH - 第233页
使用手册 SIPLACE TX 5 贴片机处的工作 使用软件版本 714.0 或更新 12/2020 5.7 带喇叭的指示灯 233 5.7.2.2 带有延迟的三色指示灯和声音信 号的配置 图 5.7 - 4 三色指示灯和声音信号的 配置
5 贴片机处的工作 使用手册 SIPLACE TX
5.7 带喇叭的指示灯 使用软件版本 714.0 或更新 12/2020
232
5.7.2 状态显示及其含义
5.7.2.1 三色指示灯和声音信号的配置

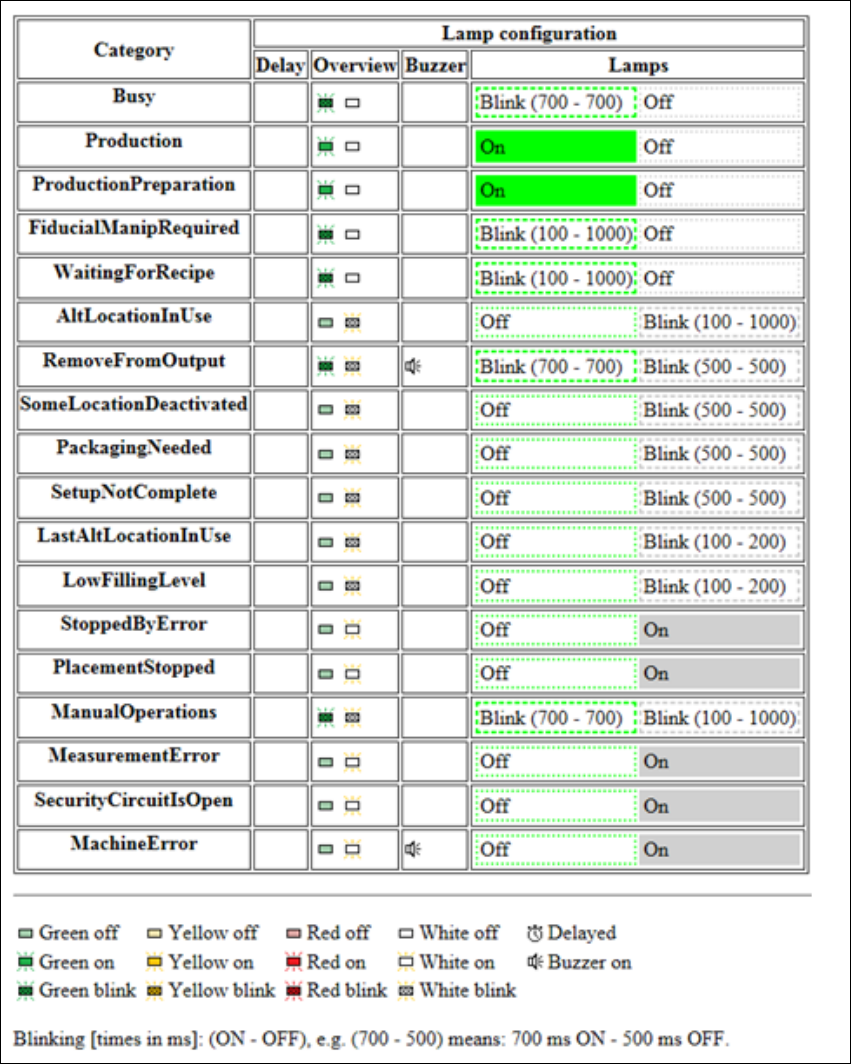

图 5.7 - 3 三色指示灯和声音信号的配置
使用手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 714.0 或更新 12/2020 5.7 带喇叭的指示灯
233
5.7.2.2 带有延迟的三色指示灯和声音信号的配置

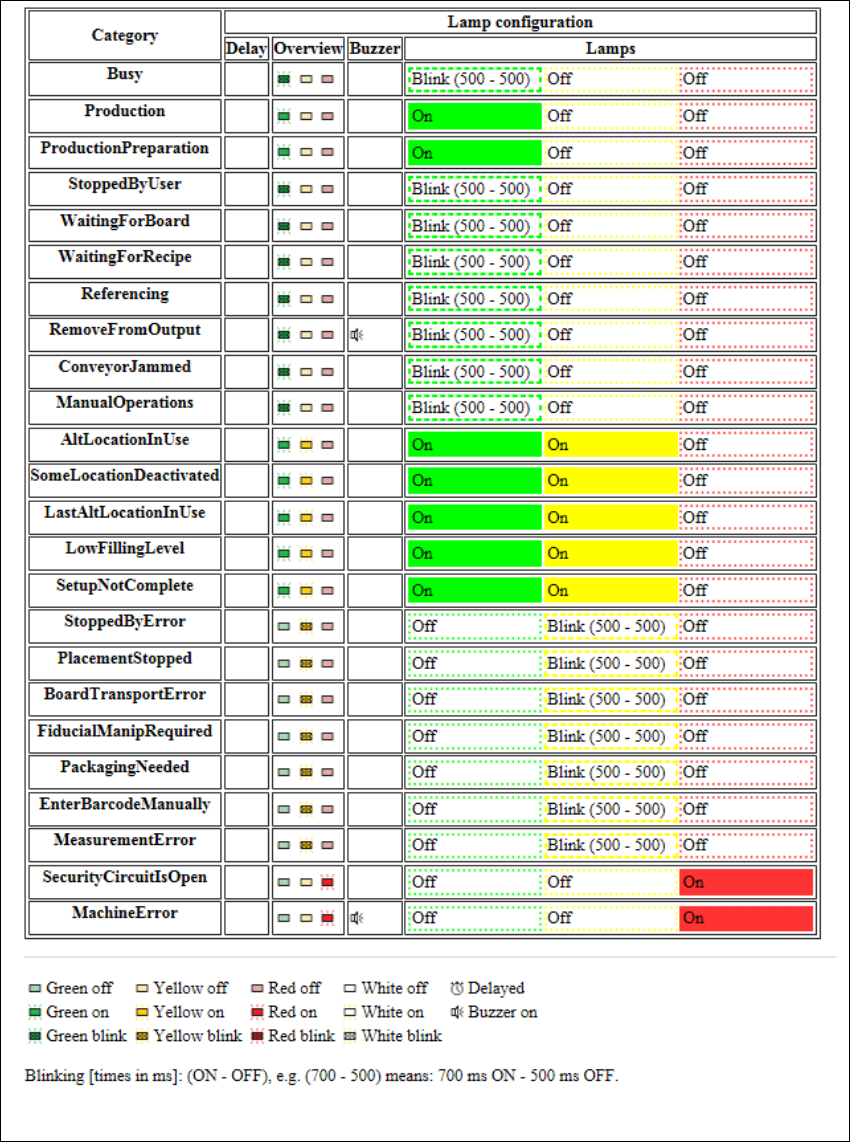

图 5.7 - 4 三色指示灯和声音信号的配置
5 贴片机处的工作 使用手册 SIPLACE TX
5.7 带喇叭的指示灯 使用软件版本 714.0 或更新 12/2020
234
5.7.2.3 双色指示灯和声音信号的配置 （可选）
图 5.7 - 5 双色指示灯和声音信号的配置
