5 贴片机处的工作 使用手册 SIPLACE TX 5.10 设置供料器模块 使用软件版本 714.0 或更新 12/2020 242 如果移除握柄 （项目 1）仍然位于突出位置，请将其锁定。 5 图 5.10 - 2 在使用前请检查 X 供料器模块 (1) 移除握 柄 (2) 盖箔摇 杆 (3) 拾取窗 口 (4) 抬升和锁定拾取窗口的控制杆 (5) 元件弃置舱 (1) (2) (3) (4) (5)
使用手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 714.0 或更新 12/2020 5.10 设置供料器模块
241
5.10.3 使用 X 供料器模块
5.10.3.1 在使用前请检查 X 供料器模块
在转换料台上使用供料器模块之前，需注意以下几点：
供料器模块必须状态完好。
轻轻敲击盖箔摇杆 （项目 2，图 5.10 - 2，第 242 页），确保其没有
卡住。
检查确认拾取窗口 （项目 3，图 5.10 - 2，第 242 页）周围区域没有松动的元件。
5
5
轻轻向前按下控制杆（项目 4，图 5.10 - 2，第 242 页），打开拾取窗口 （项目 3，图 5.10 -
2，第 242 页）。这将轻微提升拾取窗口。
5
清除拾取窗口下的任何遗落元件。
关闭拾取窗口 （项目 3，图 5.10 - 2），上述操作通过使控制杆 （项目 4，图 5.10 - 2）返回
其原始位置实现。
用带有适宜吸嘴的吸尘器或毛刷清除转换料台上的遗落元件。
5
请注意
将元件摇出供料器模块之前，先
清空元件弃置舱 （项目 5，图 5.10 - 2
，第 242 页）。
请注意
料带被插入后，被拉紧的盖箔将持续传送料带并暴露元件。
如果已插入元件料带，不要按下控制杆 （项目 4，图 5.10 - 2，第 242 页）。
请注意
如果已插入元件料带，则请将其修剪到与供料器模块前端齐平的位置。在穿孔中这
仍有 2 个孔可见。
5 贴片机处的工作 使用手册 SIPLACE TX
5.10 设置供料器模块 使用软件版本 714.0 或更新 12/2020
242
如果移除握柄 （项目 1）仍然位于突出位置，请将其锁定。
5

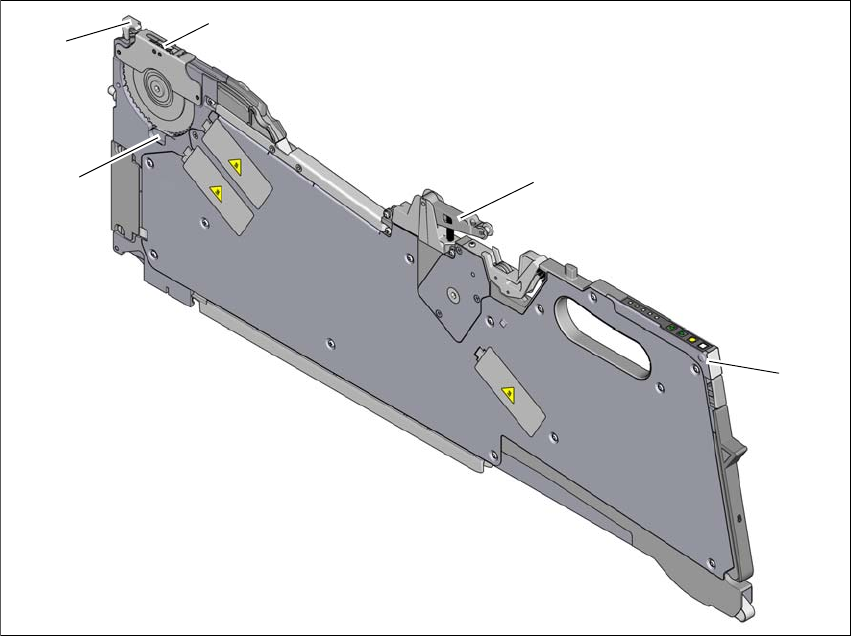

图 5.10 - 2 在使用前请检查 X 供料器模块
(1) 移除握柄
(2) 盖箔摇杆
(3) 拾取窗口
(4) 抬升和锁定拾取窗口的控制杆
(5) 元件弃置舱
(1)
(2)
(3)
(4)
(5)
使用手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 714.0 或更新 12/2020 5.10 设置供料器模块
243
5.10.3.2 将 X 供料器模块插入转换料台
5

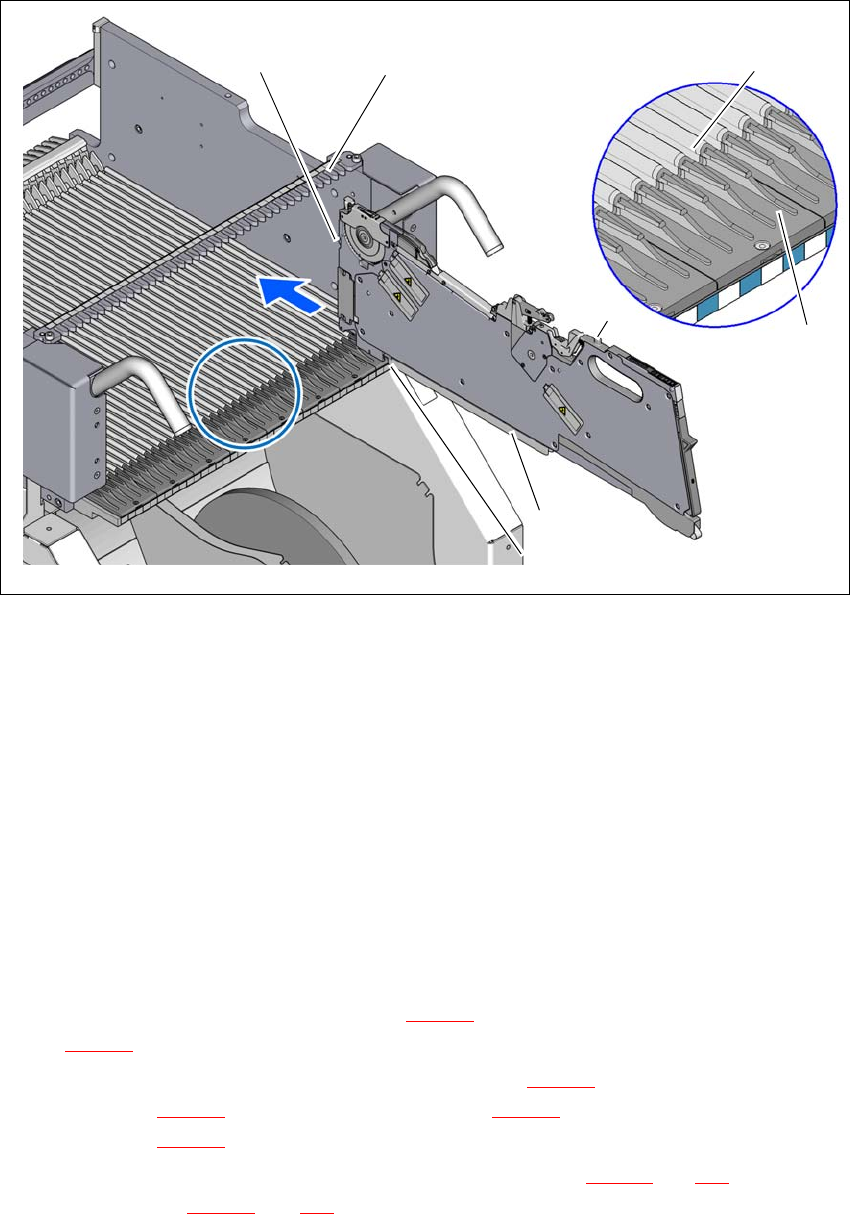

图 5.10 - 3 将 X 供料器模块插入转换料台
(1) X 供料器模块的前滑动导块
(2) X 供料器模块的后滑动导块
(3) X 供料器模块的 “ 后 ” 对中销
(4) X 供料器模块的 “ 前 ” 对中销
(5) 卡住 “ 后 ” 对中销的对中杆凹室
(6) 转换料台上卡住 “ 前 ” 对中销的对中孔
(7) 锁定插销
(8) 转换料台导轨曲线 （Ω 曲线）
(9) 供料器模块的插入辅助装置
5
将供料器模块的前滑动导块 （项目 1，图 5.10 - 3）置于转换料台的插入辅助装置 （项目 9，
图 5.10 - 3
）上。
使供料器模块保持直立状态并沿导轨曲线 （项目 8，图 5.10 - 3). 供料器模块的前滑动导块
（项目 1，图 5.10 - 3
）和后滑动导块 （项目 2，图 5.10 - 3）沿导轨曲线
（项目 8，图 5.10 - 3
).
小心地继续推动供料器模块，直至将 “ 前 ” 对中销（项目 4，图 5.10 - 3，第 243 页）推入对中
孔 （项目 6，图 5.10 - 3
，第 243 页）。
(8)
(9)
(5)
(3)
(2)
(1)
(4)
