5 贴片机处的工作 使用手册 SIPLACE TX 5.10 设置供料器模块 使用软件版本 714.0 或更新 12/2020 246 5 图 5.10 - 5 料带供料器模块 上的拾取窗口 (1) 料带支撑件，可拆卸 （见第 5.10.4.4 节，第 247 页） (2) 拾取窗 口 (3) 盖箔的移除边缘 (4) 元件拾取区域 (5) 抬升和锁定拾取窗口的控制杆 按下操作面板上的 FOR WARD （前进）按钮 （项目 1，图 …
使用手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 714.0 或更新 12/2020 5.10 设置供料器模块
245
5.10.4.3 将料带插入 X 供料器模块
5

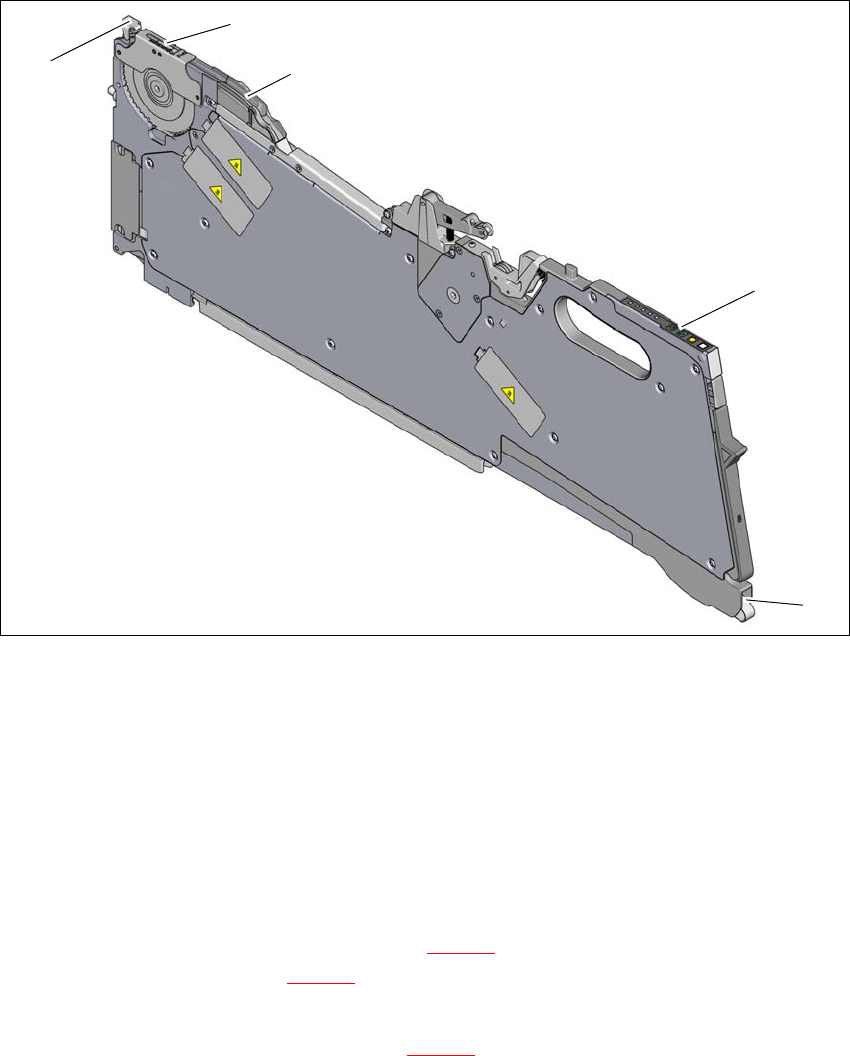

图 5.10 - 4 插入元件料带
(1) 料带导槽入口
(2) 操作员面板
(3) 料带导槽出口
(4) 拾取窗口
(5) 抬升拾取窗口的控制杆
5
拿住元件料带，让传送孔位于行程方向的左手端。
将元件料带推入料带导槽入口 （项目 1，图 5.10 - 4) 并继续推，
直至其从出口 （项目 3，图 5.10 - 4
).
向上拉出元件料带，并将盖箔折回到料带顶部。
使料带的起始端从拾取窗口 （项目 2，图 5.10 - 5）下方导入并继续穿入，
直至元件料带接触到链轮。
(1)
(2)
(3)
(4)
(5)
5 贴片机处的工作 使用手册 SIPLACE TX
5.10 设置供料器模块 使用软件版本 714.0 或更新 12/2020
246
5

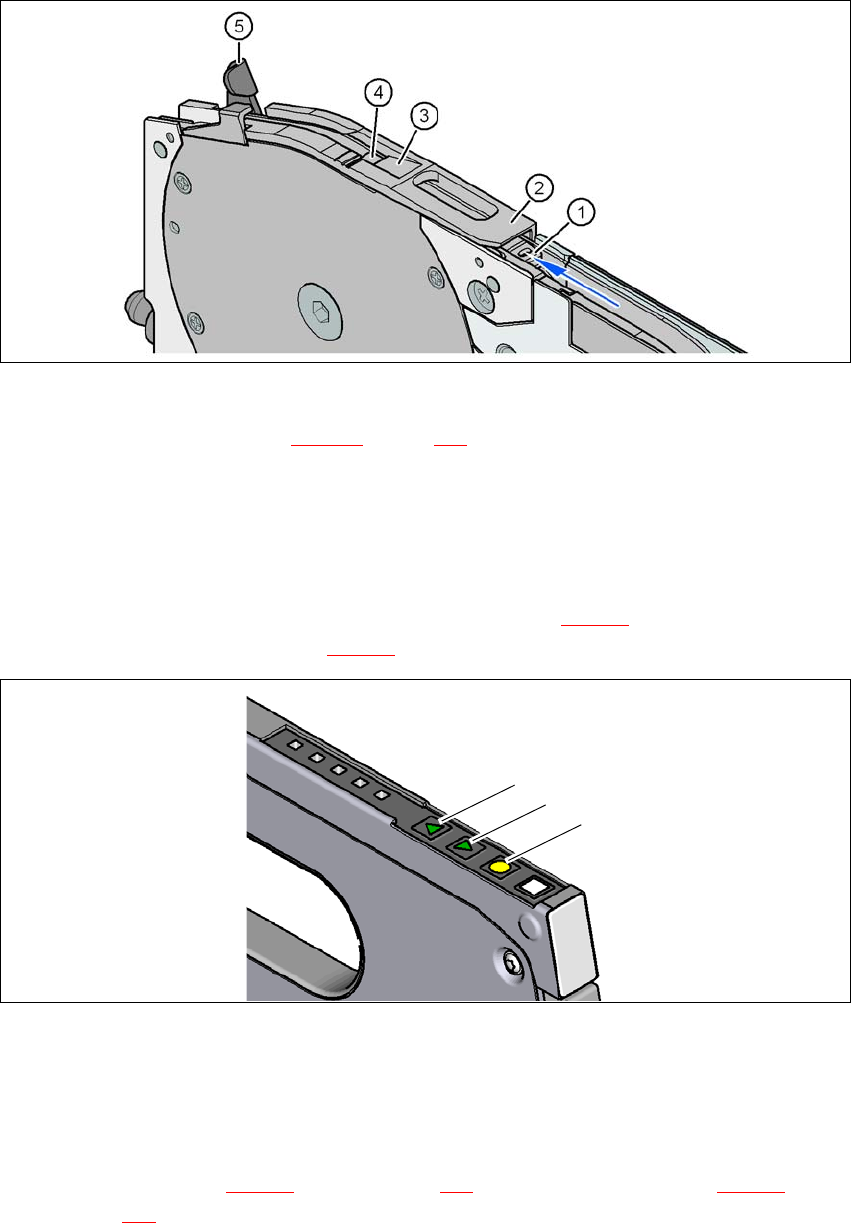

图 5.10 - 5 料带供料器模块上的拾取窗口
(1) 料带支撑件，可拆卸 （见第 5.10.4.4 节，第 247 页）
(2) 拾取窗口
(3) 盖箔的移除边缘
(4) 元件拾取区域
(5) 抬升和锁定拾取窗口的控制杆
按下操作面板上的 FORWARD （前进）按钮 （项目 1，图 5.10 - 6），直至盖箔弯头
位于元件拾取区域 （项目 4，图 5.10 - 5
).
5
图 5.10 - 6 含 LCD 显示屏的操作面板
(1) FORWARD （前进）按钮用于向前移动元件料带
(2) BACK （后退）按钮用于向后移动元件料带
(3) 拉伸盖箔的 FOIL （铝箔）按钮
向前推动控制杆（图 5.10 - 5 中的项目 5，第 246 页），以便将拾取窗口（图 5.10 - 5 中的项
目 2，第 246
页）升高至第一个锁止位置。
将拾取窗口一侧的盖箔拉出到拾取窗口底部。
(1)
(2)
(3)
使用手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 714.0 或更新 12/2020 5.10 设置供料器模块
247
后折盖箔，直至其基本完全拉开 （项目 3，图 5.10 - 5，第 246 页）。
5
将控制杆向后推 （图 5.10 - 5 中的项目 5，第 246 页）以降低拾取窗口。
从盖箔摇杆 （项目 2，图 5.10 - 7）上方导入盖箔
，直至其到达盖箔包装轮 （项目 1，图 5.10 - 7
).
5

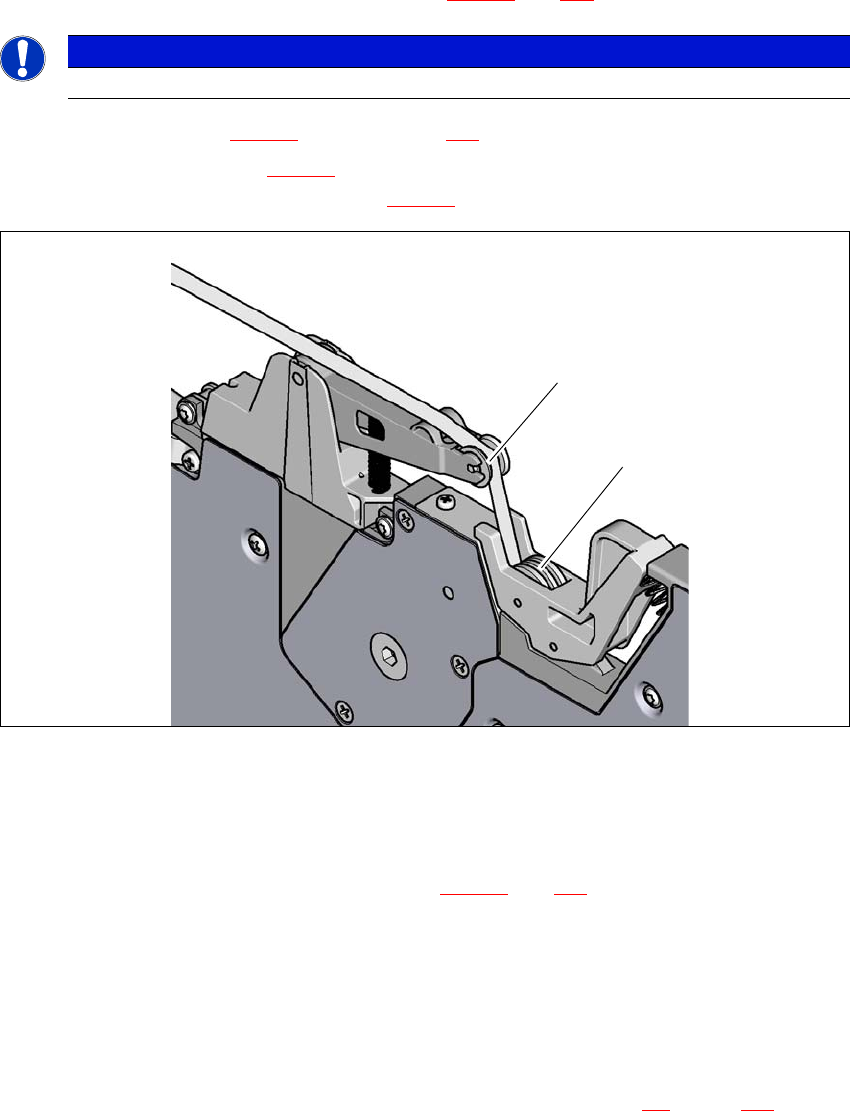

图 5.10 - 7 引导盖箔到铝箔包装轮
(1) 盖箔包装轮
(2) 盖箔
5
按下操作面板上的 “ 盖箔 ” 按钮 （项目 3，图 5.10 - 6，第 246 页），直至盖箔
被拉长。盖箔摇杆指向下方，停止驱动马达。
修剪元件料带前端，使之与供料器模块的前端平齐。
5.10.4.4 接合传感器
可在 SIPLACE SmartFeeder 上改装接合传感器。
此外，我们还可提供安装有接合传感器的 SIPLACE SmartFeeder （见第 3.8
节，第 147 页）。
5.10.5 配置 SIPLACE 智能供料器上的元件
操作和安装如 SIPLACE SmartFeeder X /Xi 作业指南中所述。
请注意
在盖箔贴在拉断边缘之前，请勿降低拾取窗口。
(1)
(2)
