1.5 贴片机说明
1.5.1 贴片机序列号
贴片机的序列号可在 1 号位置的贴片机框架内侧的铭牌上找到。
1

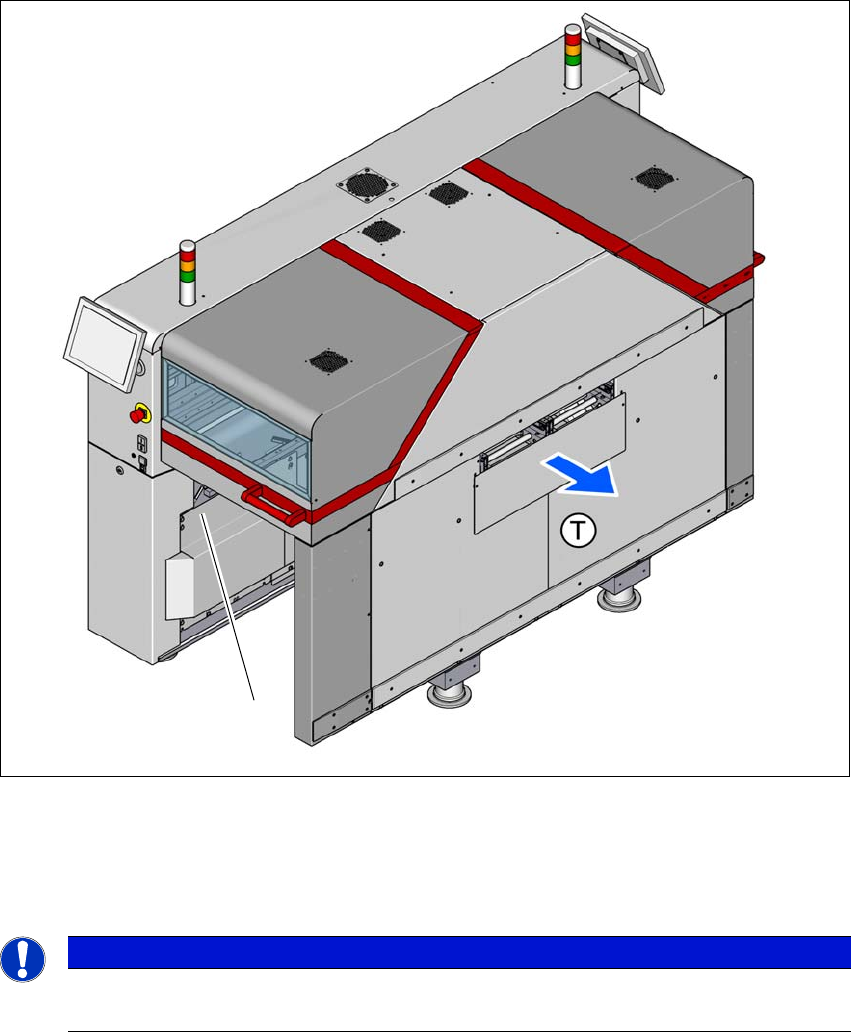

图 1.5 - 1 含序列号的铭牌的位置
(T) 行程方向
(1) 铭牌
1
请注意
铭牌上的额定电气规格
铭牌上的额定电气规格均为最大值。实际消耗的电功率取决于贴片机配置与贴片程序。
(1)
1 介绍 使用手册 SIPLACE TX
1.5 贴片机说明 使用软件版本 714.0 或更新 12/2020
28
1.5.2 欧盟 (EC) 符合性声明
本使用手册中所述的产品符合欧盟 (EC) 符合性声明的相关规定和标准。还可参见第 8.1 节，第
295 页
.
1.5.3 请按规定使用
本产品只可用于 《产品目录》和 《技术说明》中指定的应用领域 （即 SMD 元件的贴装），而且
只能与 ASM Assembly Systems GmbH & Co. KG 建议或允许的第三方器件和元件结合使用。按
照规定，不得用于其他或扩展的用途。
ASM Assembly Systems GmbH & Co. KG 对因错误使用产品而导致的任何损坏不承担任何责任，
并且也将无法保证贴片机元件的正确及正常功能。
按规定使用还包括遵守使用手册中的所有规定。
要确保本产品正常、可靠地运行，则须正确运输、存放、安装和装配，并认真操作和维护本产
品。
