6 工作站扩展部件 使用手册 SIPLACE TX
6.1 吸嘴交换器 使用软件版本 714.0 或更新 12/2020
276
6.1.4.4 装配

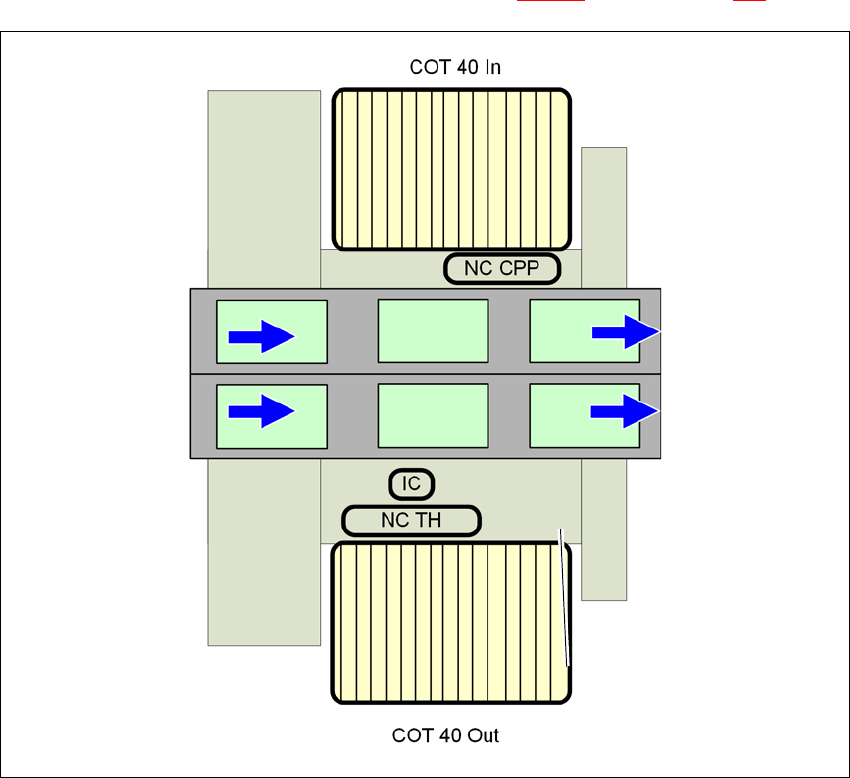

将吸嘴交换器固定在 COT 插入件上。
6

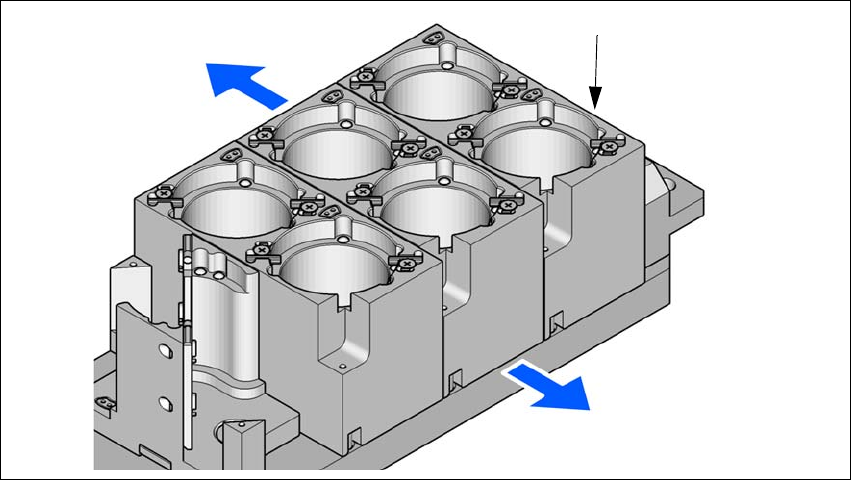

图 6.1 - 13 装配位置
(1) 记号孔
(2) 操作员侧
(3) 箭头指向 PCB 传送导轨
对齐吸嘴交换器，从操作员角度看时，记号孔 ( 物件 1) 应在左侧。
6.1.4.5 特殊吸嘴
SIPLACE 贴片机根据标准 SMT 加工元件。
ASM 一直在持续的开发特殊吸嘴。
所有贴片头都有其可用的特殊吸嘴，这保证了贴装元件时最快的速度、最高的精确度和灵活性。
使用自动吸嘴交换器还可缩短交换吸嘴时所需的设置时间。
有关特殊吸嘴盘和夹持器的生产信息，也可与 ASM 联系。
(1)
(2)
(3)
使用手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 714.0 或更新 12/2020 6.1 吸嘴交换器
277
6.1.5 抛料仓与吸嘴站
6

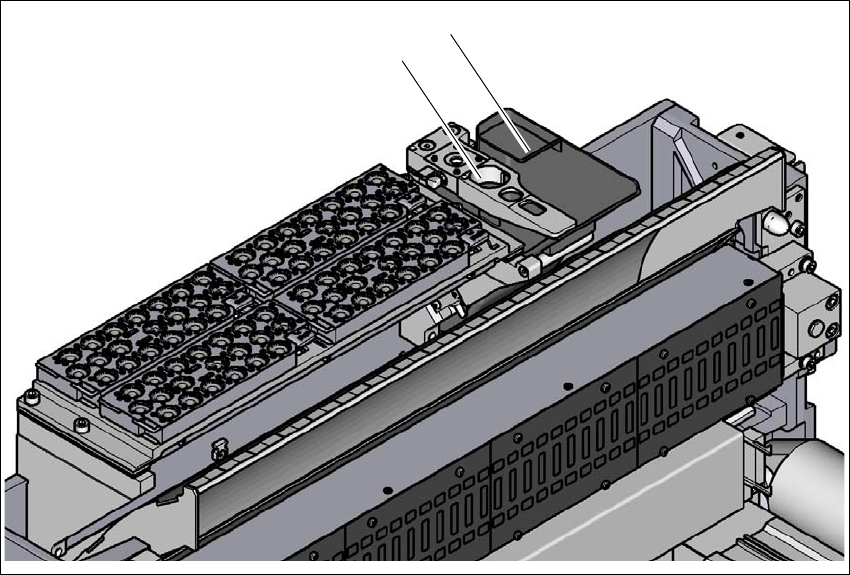

图 6.1 - 14 抛料仓与吸嘴站 （SIPLACE SpeedStar C&P20 P2 的吸嘴交换器示例）
(1) 抛料仓
(2) 吸嘴站
(1)
(2)
