使用手册 SIPLACE TX 6 工作站扩展部件 使用软件版本 714.0 或更新 12/2020 6.8 支撑销 289 6.8 支撑销 部件号 00119680-01 支撑销 宽印制电路板容易在贴片期间发 生弯曲，致使在某些情况下将无法以理想的精确度贴装元件。 高 度弯曲的 PCB 也会影响 贴装的精确度。在升降台上安置支 撑顶针，即可很轻松地解决此问题。 6 图 6.8 - 1 支撑销 (1) 磁力座 6 请注意 确保支撑销的磁…
6 工作站扩展部件 使用手册 SIPLACE TX
6.7 IPC-Hermes-9852 使用软件版本 714.0 或更新 12/2020
288
6.6.2.1 安全须知
6
6.6.2.2 技术数据
6
6.7 IPC-Hermes-9852
IPC-HERMES-9852 是可以取代 IPC SMEMA 接口的 SMT 生产线通信协议。与 IPC SMEMA 接
口相比，该协议可传送更多信息。
例如：
– 独特印制板 ID
–条形码
– 传送导轨速度
– 印制板长度和宽度
– 印制板厚度
– 运输间隙高度
–重量
上述所有信息均可顺畅无阻地传送至整条生产线。
详细信息，请参见 IPC-HERMES-9852 管理手册，项目编号 [00198615-xx].
警告
碰撞的危险！
将贴片头从 TwinStar/VHF 更改为 SpeedStar 时，SpeedStar 会与相机外壳发生碰撞。
拆下 TwinStar 上的静止元件摄相机。
将 TwinStar 上的贴片头更换到 MultiStar CPP 时，静止元件摄相机安装于底部位
置。
元件尺寸 0.5 mm x 0.5 mm 至 55 mm x 45 mm
元件范围 0402、MELF、SO、PLCC、QFP、电解质电容器和 BGA
最小引脚间距 0.3 mm
最小引脚宽度 0.15 mm
最小球面管脚间距 0.35 mm
最小球面管脚直径 0.2 mm
视场 65 mm x 50 mm
照明类型 前方照明 （6 级，可按需要编程）
使用手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 714.0 或更新 12/2020 6.8 支撑销
289
6.8 支撑销
部件号 00119680-01 支撑销
宽印制电路板容易在贴片期间发生弯曲，致使在某些情况下将无法以理想的精确度贴装元件。高
度弯曲的 PCB 也会影响贴装的精确度。在升降台上安置支撑顶针，即可很轻松地解决此问题。
6

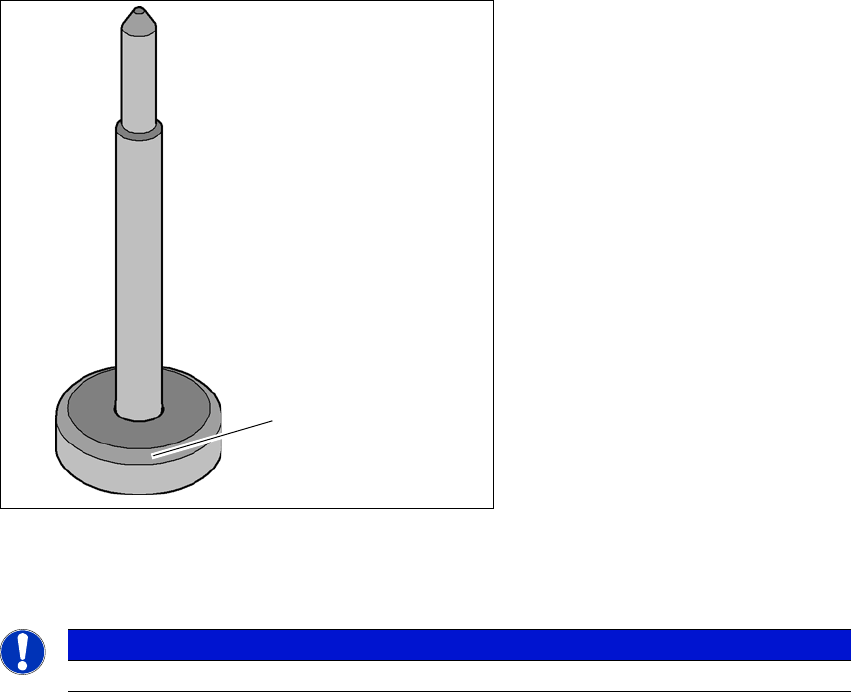

图 6.8 - 1 支撑销
(1) 磁力座
6
请注意
确保支撑销的磁力座不会被放在传送导轨侧壁的下方。这将导致侧壁轮廓的损坏。
(1)
6 工作站扩展部件 使用手册 SIPLACE TX
6.9 智能支撑销 使用软件版本 714.0 或更新 12/2020
290
6.9 智能支撑销
部件号 03165096-01 夹持器悬臂 1
部件号 03164367-01 夹持器悬臂 2
部件号 00588322-01 智能销库
部件号 03089582-01 支撑销
智能支撑销选装件将自动放置到升降料台的支撑销上。夹持器可取出智能销库中的支撑销并将其
放到预定位置。放置智能支撑销前，应轻轻吹去贴片区域中的污物。此外，放好 PCB 相机后，应
仔细检查支撑销的位置是否正确。
智能销库
含 5 个吸嘴库的智能销库 T5 最多可自动更换 5 个支撑销。智能销库 T5 安装于 1 号料位的元件料
车上。夹持器位于贴片头旁的侧面，用于限制贴片头的行程范围。T5 销库可充分利用转换料台周
围无法接触到的区域。使用智能支撑销时，可配合使用 68 x 8 mm 料槽。
6

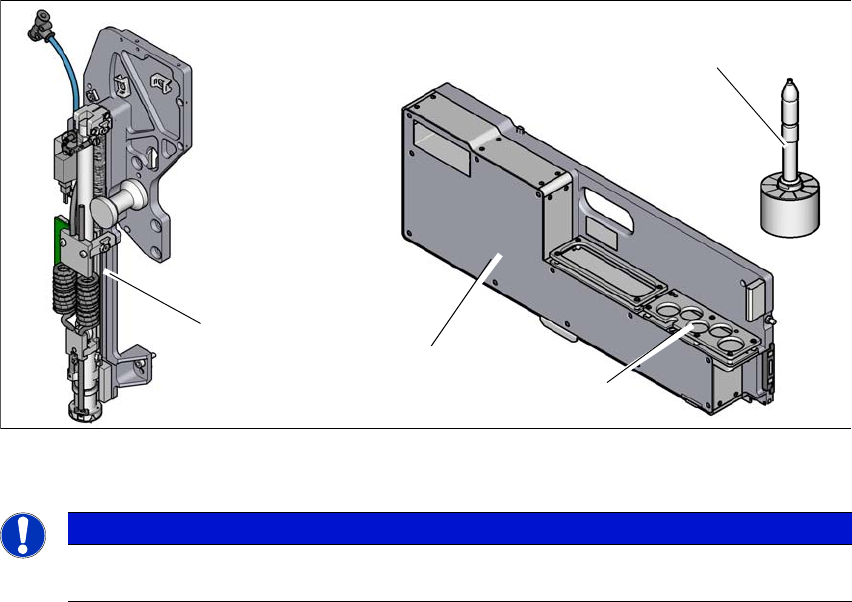

图 6.9 - 1 智能支撑销
6
请注意
有关智能支撑销选项的详细信息，请参见 “ 智能支撑销使用指南 ”，德语 + 英语 [ 项目编
号 00198632-xx]。
支撑销
夹持器
吸嘴库
智能销库
