使用手册 SIPLACE TX 2 操作安全 使用软件版本 714.0 或更新 12/2020 2.2 警告标签 39 2.2 警告标签 下图显示的是 SIPLACE TX2 贴片机。所有 SIPL ACE TX 系列贴片机型号警告标 签的位置均相 同。 2 警告 损坏警告标签！ 研磨性清洁剂或溶剂可以损坏或 毁坏警告标签。 不要使用研磨性清洁剂或溶剂清 洗警告标签。 更换所有已损坏或难以辨认的警 告标签。
2 操作安全 使用手册 SIPLACE TX
2.1 安全须知 使用软件版本 714.0 或更新 12/2020
38
强大的磁铁吸引力意味着，在紧靠磁轨和移动的主要部件时需要特别小心。切勿将重量或体
积较大的铁制或钢制物体人工移动到靠近磁轨的地方。由于磁铁的吸引力是看不到的，因
此，其对磁轨附近区域的影响往往会被低估。磁铁吸引力可能突然地出现，并且可能在与磁
轨大小相近的铁磁体 （钢铁材质）附近区域产生高达数千牛顿的吸力。
在处理磁轨时一定要穿戴上合适的工作防护衣物 （例如，手套和安全鞋等）。
在更换磁轨时，只有接受过相应培训的 SIPLACE 工程师可以执行装配工作及其他任务。
总要准备有至少两个 （斜角大约为 10° 到 15°）的实体非磁性 （如，铝制）楔子和一个非磁
性锤子 （大约 2 到 3 公斤重），以应付意外情况的发生。在紧急情况下，将需要使用这些工
具分离被磁力粘附到磁轨上的部件，并且可用于松开夹在这两者之间的身体部位 （手指、
手、脚）。切勿将有铁芯马达的线圈组件直接放置到磁轨中。
强大的磁场可能会损坏或摧毁电子器件和测量仪器。切勿将含有磁性元件的器件放在计算
机、显示器或磁性数据介质 （例如，硬盘、信用卡、音频或视频磁带等）的附近。
在两条磁轨之间或磁轨与其他磁面之间，至少要保持 45 厘米的间距。
磁铁一定要以正确的方式进行弃置。正确弃置中的一个关键部分就是对永磁铁进行完全退磁
处理。
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.2 警告标签
39
2.2 警告标签
下图显示的是 SIPLACE TX2 贴片机。所有 SIPLACE TX 系列贴片机型号警告标签的位置均相
同。
2
警告
损坏警告标签！
研磨性清洁剂或溶剂可以损坏或毁坏警告标签。
不要使用研磨性清洁剂或溶剂清洗警告标签。
更换所有已损坏或难以辨认的警告标签。
2 操作安全 使用手册 SIPLACE TX
2.2 警告标签 使用软件版本 714.0 或更新 12/2020
40

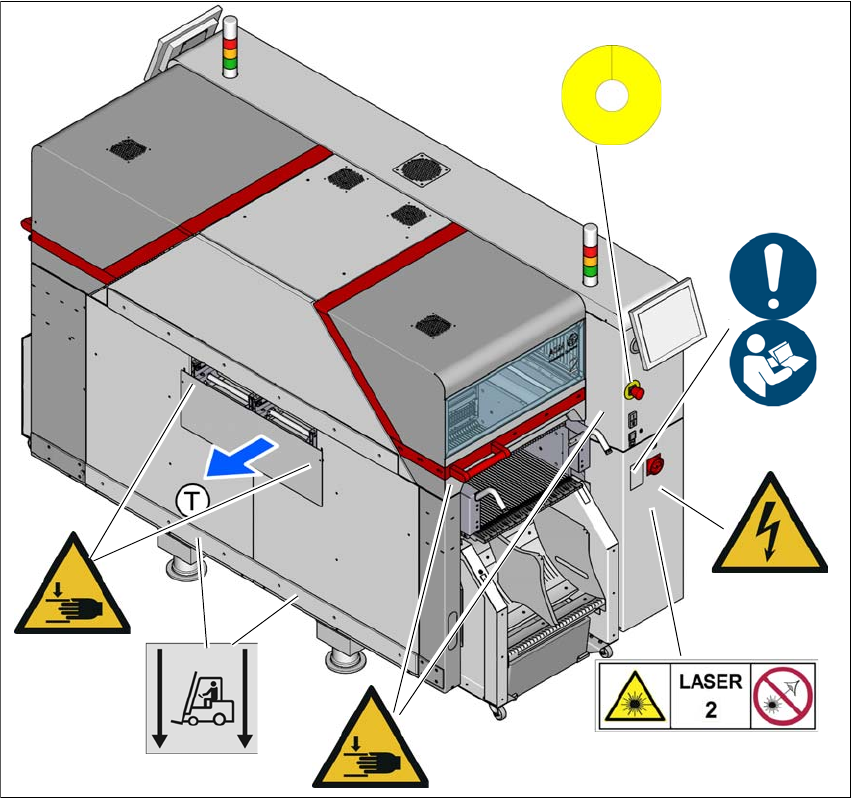

2.2.1 贴片机上的警告标签 （错误标签）
图 2.2 - 1 警告标签 - 2 号料位 （默认标签）
(1) 警告 - 叉车 （货盘车或叉车） - 此处附加
项目 W 002，部件号 03155798-01
项目 W 024，部件号 03155346-01
项目 W 210，部件号 03233439-01
项目 W 012，部件号 03155378-01
项目 W 二级激光，部件号 03155298-01
(T) PCB 的传送方向
W 024
W 210
W 024
M 002
W 012
(1)
W 二级激光
