2.2.3.8 用于托盘车或叉车运输的插入点
1，图 2.2 - 1，第 40 页，部件号 03155590-01 或
1，图 2.2 - 4
，第 43 页，部件号 03155590-01
（每个贴片机的数量：2)
2.2.4 警告标签的含义和描述 （针对中国的标签）
针对中国客户的以下标签看似不同于标准标签 （全球其他地方）。
2.2.4.1 警告标签 W 209-CN
2
项目 W 209-Cn，图 2.2 - 4，第 43 和 2.2 - 5 页，第 44 页，部件号 03149080-01
（每个贴片机的数量：2)
2
2
2
用于托盘车或叉车运输的插入点
贴片机 仅能在这些标有点的区域进行起吊及运输。否则，贴片机
可能会侧翻。
贴片机仅能在这些标有点的区域 （位于贴片机的输出端）进
行起吊及运输。阅读并遵守第 " 设置与调试 "，第 165 页 章
中的内容。
2
2
2
2
2
2
EMERGENCY STOP （急停）按钮上的警告标签
2 操作安全 使用手册 SIPLACE TX
2.2 警告标签 使用软件版本 714.0 或更新 12/2020
50
2.2.4.2 警告标签 W 204-CN
2
W 204，图 2.2 - 4，第 43, 2.2 - 5 页，第 44 和 2.2 - 6 页，第 45 页，部件号 03149290-01
（每个贴片机的数量：8)
2.2.4.3 警告标签 W 004-CN，带激光文本标签
2
项目 W 004-CN，图 2.2 - 4，第 43 页，部件号 03155348-01
“ 激光 ” 文本标签，图 2.2 - 4
，第 43 页，部件号 03155432-01 （每台贴片机上的数量：1)
（每个贴片机的数量：1)
2
2
2
手部受伤警告
将手伸入此位置将导致手臂或手部受伤。
不要将手伸到运转的贴片机中。
不要将手伸到临近贴片机内部。
2
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.2 警告标签
51
2.2.5 印制板传送导轨上的护手装置
在没有安装输入 / 输出传送导轨延长件的情况下，PCB 传送导轨上的护手装置可防止您将手伸到
贴片机内。
默认情况下，护手装置安装在输入输出传送导轨上。
2

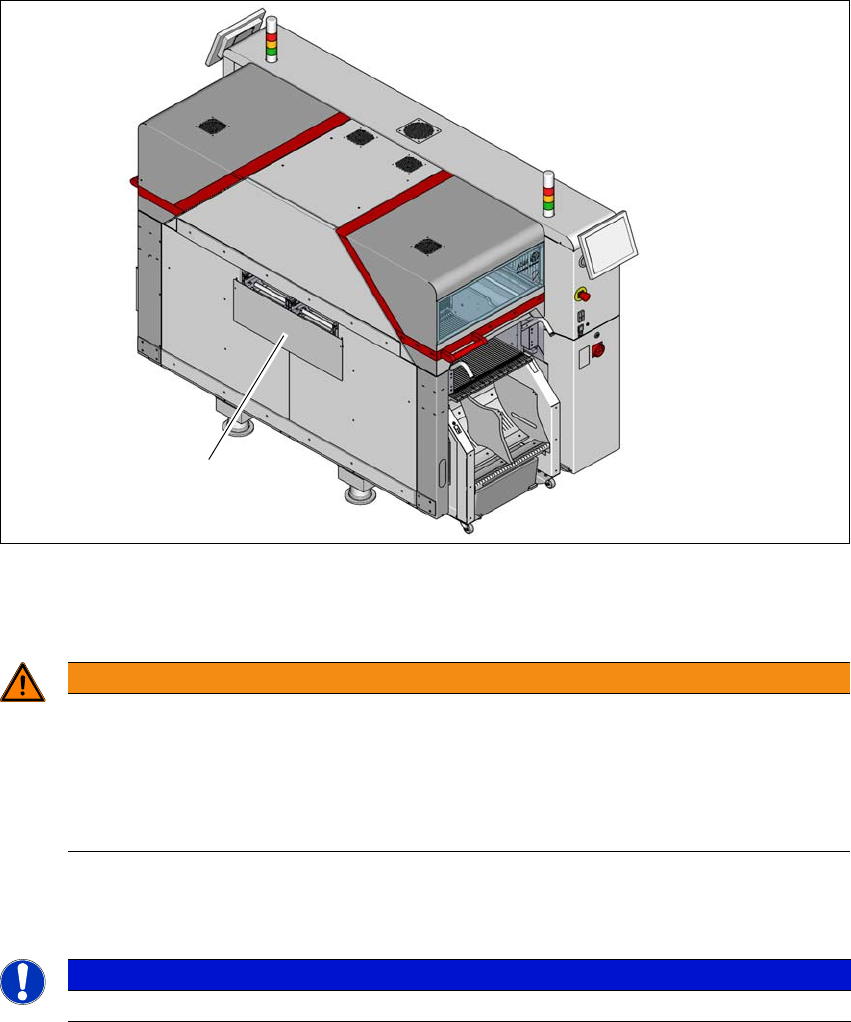

图 2.2 - 7 SIPLACE TX 贴片机上的护手装置 （2 号料位）
(1) 护手装置
2
调整护手装置 （金属板的内部与外部）的高度，这样含元件的印制板便可安全的通过传送导
轨系统。
2
警告
有挤压危险
如果没有安置护手装置，把手伸入印制板传送导轨可能导致胳膊和手部受伤。
护手装置的安置由贴片机的运营公司将负责。
仅可在输入输出传送导轨均已安装护手装置的情况下，才能操作 SIPLACE TX 贴片
机。
请注意
观察贴装上最高的元件后印制板的最大高度。
(1)
