2 操作安全 使用手册 SIPLACE TX 2.2 警告标签 使用软件版本 714.0 或更新 12/2020 58 2.2.9 SIPLACE MultiStar CPP / CPP M 上的警告标签 2 图 2.2 - 11 SIPLACE MultiStar CPP / CPP M 上的警告标签 (1) 高温标签，部件号 03031926-01 项目 激光器标签 - 风险级别 2，部件号 03155298-xx (1) 激光器标…
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.2 警告标签
57
2.2.8.1 SIPLACE C&P20 M3 上的高温
1，图 2.2 - 10
，第 56 页
（每个 SIPLACE C&P20 M3 的数量：1)
2.2.8.2 组件传感器上的二级激光
2
项目 W 二级激光，图 2.2 - 10，第 56 页，部件号 03155298-01 2
（每个 C&P20 M3 的数量：1) 2
2.2.8.3 针对含超亮蓝色 LED 的摄相机的风险分组 2
项目 P 4，图 2.2 - 10，第 56 页，
（每个 C&P20 M3 的数量：1)
2
2
2
连续操作期间，SIPLACE C&P20 P2 上的高温
高温导致烫伤的危险！
在持续工作期间和在温度超过 22 °C 的环境中工作时，星型轴马达
外壳和贴片头握柄的温度可能会变得非常高。
接触这些部件时千万要小心。
2
2
2
激光辐射
二级激光
根据 IEC 60825-1:2014
不要直视激光束！
2
风险分组 2
来自含超亮蓝色 LED 的摄相机光束可能是一个危险。
不要直视操作已准备就绪相机的光束！
2 操作安全 使用手册 SIPLACE TX
2.2 警告标签 使用软件版本 714.0 或更新 12/2020
58
2.2.9 SIPLACE MultiStar CPP / CPP M 上的警告标签
2

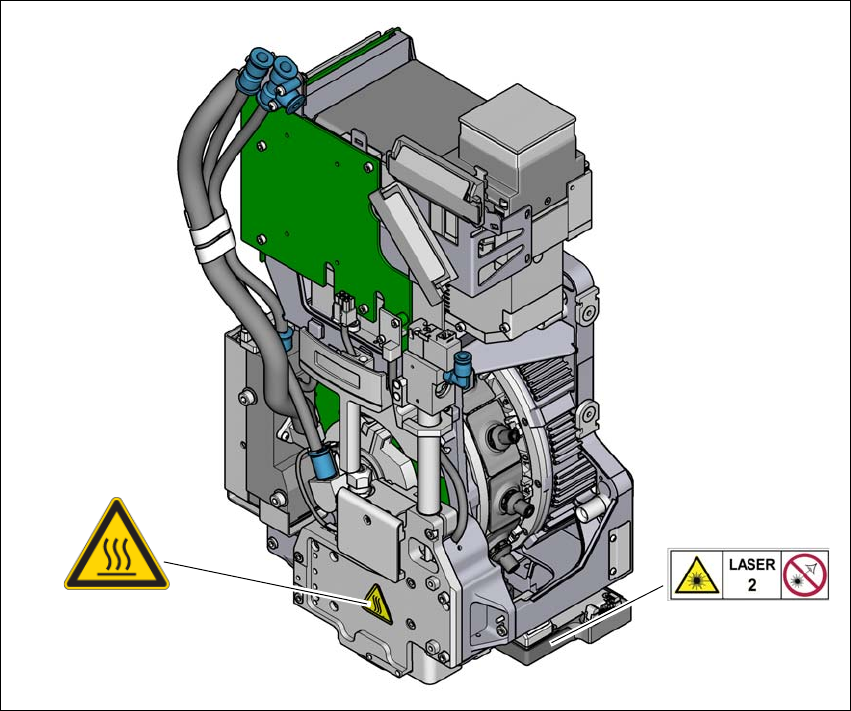

图 2.2 - 11 SIPLACE MultiStar CPP / CPP M 上的警告标签
(1) 高温标签，部件号 03031926-01
项目 激光器标签 - 风险级别 2，部件号 03155298-xx
(1)
激光器标签，风险级别
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.2 警告标签
59
2.2.9.1 SIPLACE CPP / CPP M 上的高温
1，图 2.2 - 11
，第 58 页
（每个 SIPLACE CPP / CPP M 上的数量：1)
2.2.9.2 激光标签 - 组件传感器处的风险级别 2
2
项目 激光器标签 - 风险级别 2，图 2.2 - 11，第 58 页，部件号 03134118-01
（每个 SIPLACE CPP / CPP M 上的数量：1)
2
2
2
连续操作期间，SIPLACE CPP 上的高温
高温导致烫伤的危险！
如环境温度超过 22°C，那么 Z 驱动 （线性马达）在连续操作期间
就会产生较高的表面温度。
接触这些部件时千万要小心。
2
激光辐射
风险级别 2
根据 IEC 60825-1:2014
不要直视激光束！
