Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.2 Varoituskyltit
57

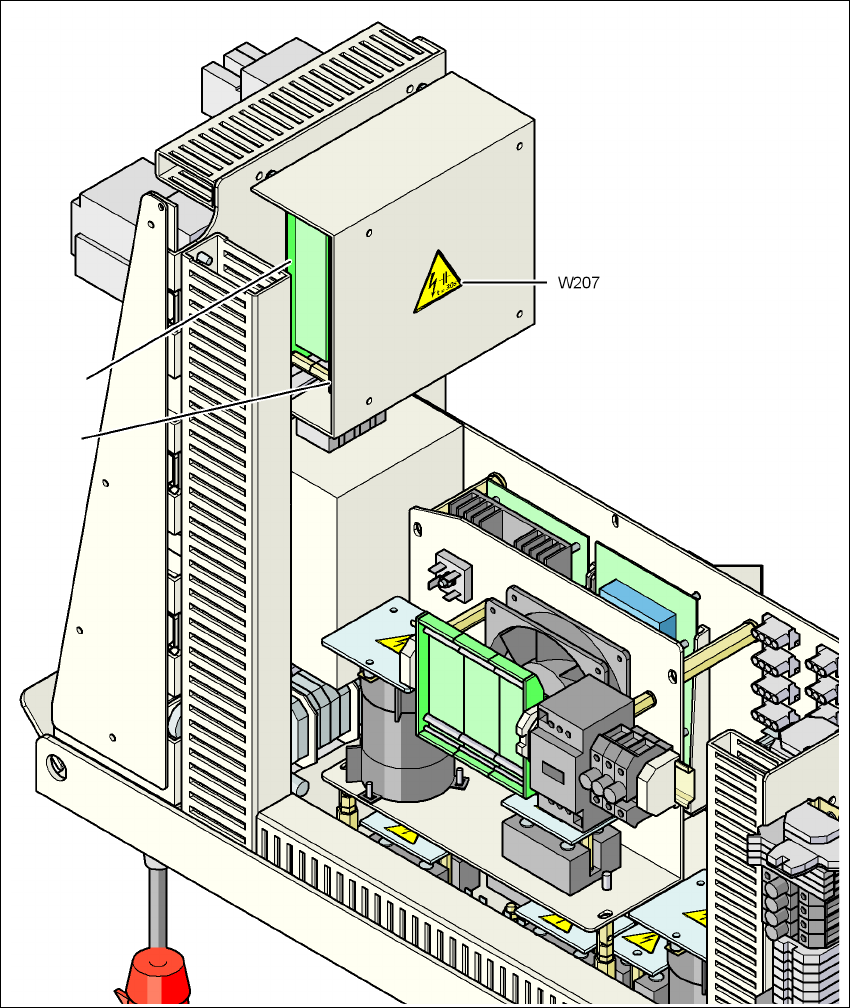

2.2.4.5 Varoituskyltti W207 virransyötön kytkentävirran rajoittimella
2
Kuva 2.2 - 13 Varoituskyltti W207 virransyötön kytkentävirran rajoittimella
Pos. W207, artikkeli-nro. 03009346-01
PL1 Piirilevy, kytkentävirran rajoitus - muuntaja
PL2 Piirilevy, kytkentävirran rajoitus - servo
PL2
PL1
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.2 Varoituskyltit Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
58

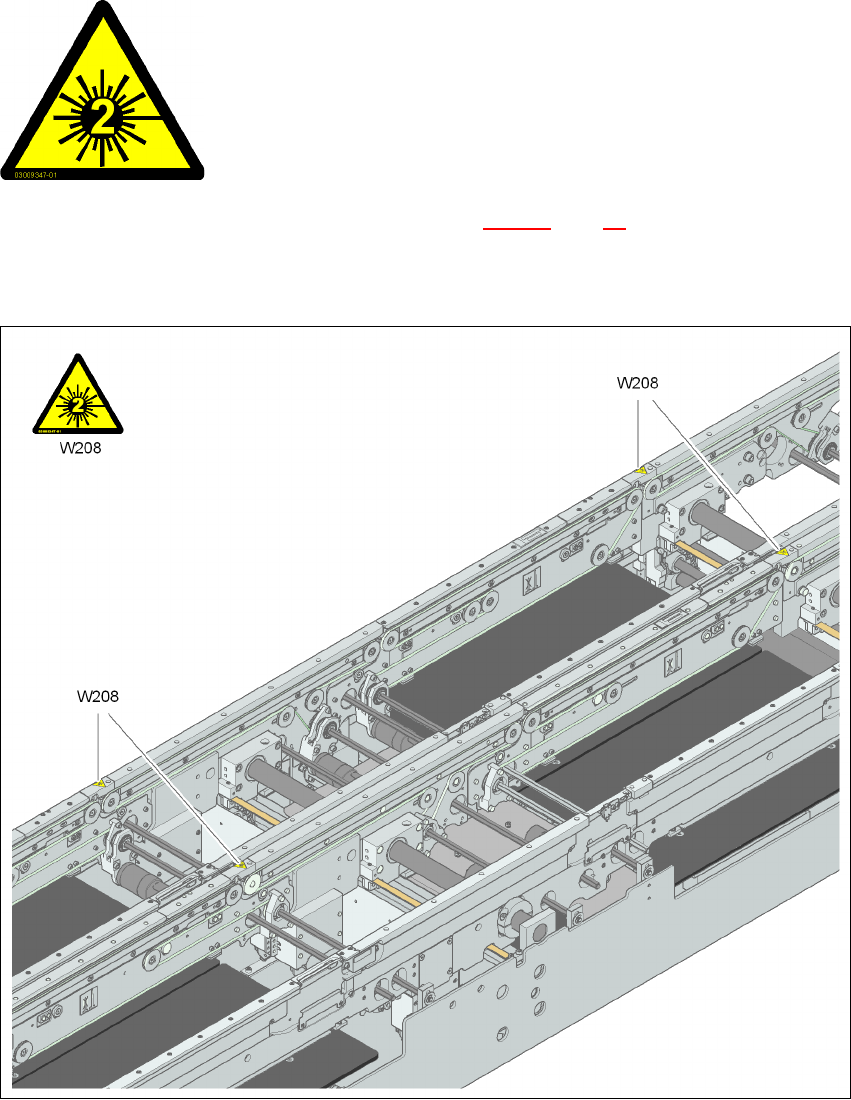

2.2.5 Varoituskilvet PL-kuljetuksessa
2
Pos. W208 "Laserluokka 2" PL-kuljetuksessa kuvassa 2.2 - 14, sivu 58, artikkeli-nro. 03009347-
01 (lukumäärä yhtä automaattia kohti: 4 kaksoiskuljetusta varten, 2 yksittäiskuljetusta varten)
2
2
2
Kuva 2.2 - 14 Varoituskyltti W208 "Laserluokka 2" PL-kuljetuksessa
Pos. W208, artikkeli-nro. 03009347-01
2
2
LASERSÄTEILY!
Älä katso säteeseen
Laserluokka 2
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.2 Varoituskyltit
59

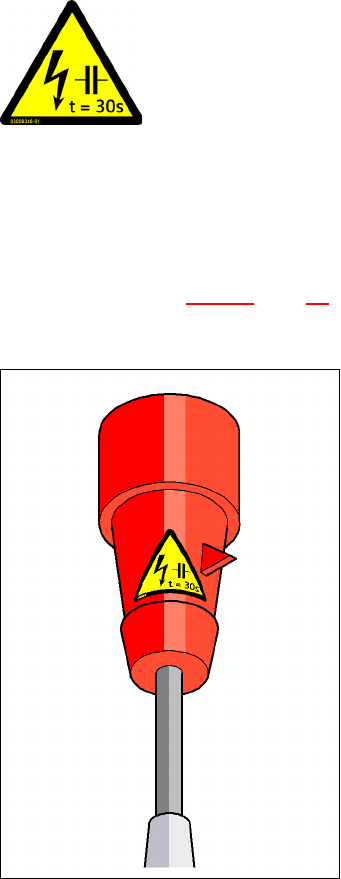

2.2.6 Varoituskyltti CEKON-pistokkeessa
2
Pos. W 211 kuvassa 2.2 - 15, sivu 59 (lukumäärä automaattia kohden: 1)
2
Kuva 2.2 - 15 Varoituskyltti W211 CEKON-pistokkeella
Pos. W211, artikkeli-nro. 03009351-01
2
JÄÄNNÖSJÄNNITE!
Odota verkkopistokkeen syöttöverkosta erottamisen jälkeen 30 s, kunnes
jäännösjännitteet ovat purkautuneet.
NAFTA-alue: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
