Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.3 Mitat ja paino
117
3.3.5 Painopiste
3
3
3

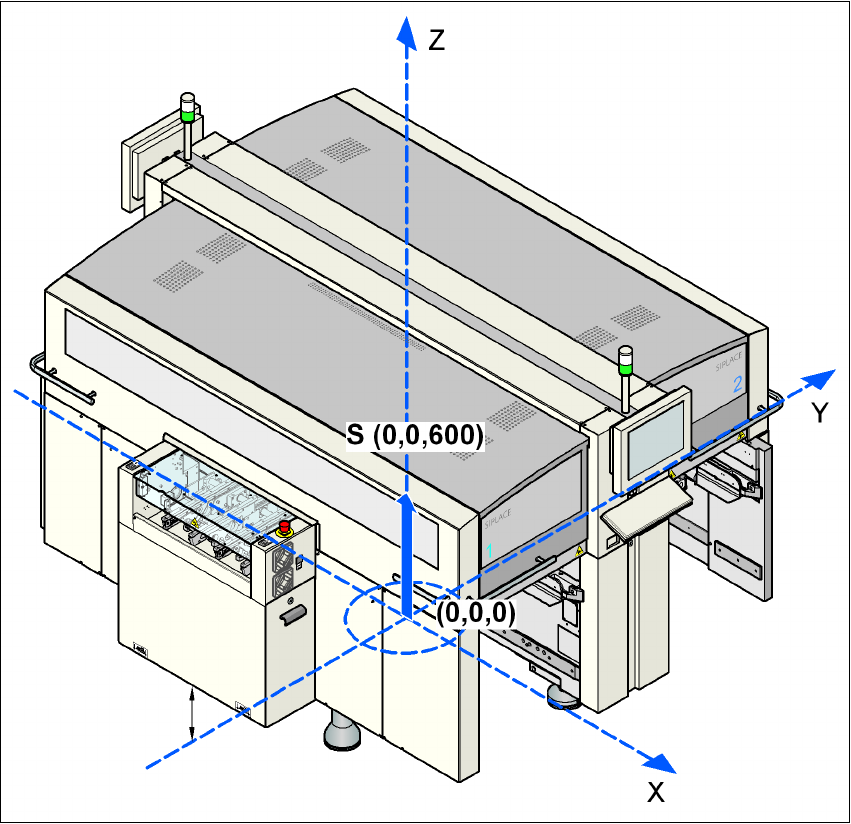

Kuva 3.3 - 8 X-sarjan automaattien painopiste millimetreinä
3
X-koordinaatti 0 mm
Y-koordinaatti 0 mm
Z-koordinaatti 600 mm korkeus
Nämä painopistekoordinaatit pätevät automaatille, jossa on PL-kuljetuskorkeus 830 mm.
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.4 Rakenneryhmien yleiskatsaukset Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
118
3.4 Rakenneryhmien yleiskatsaukset
3.4.1 Rakenneryhmäkatsaus SIPLACE X4
3

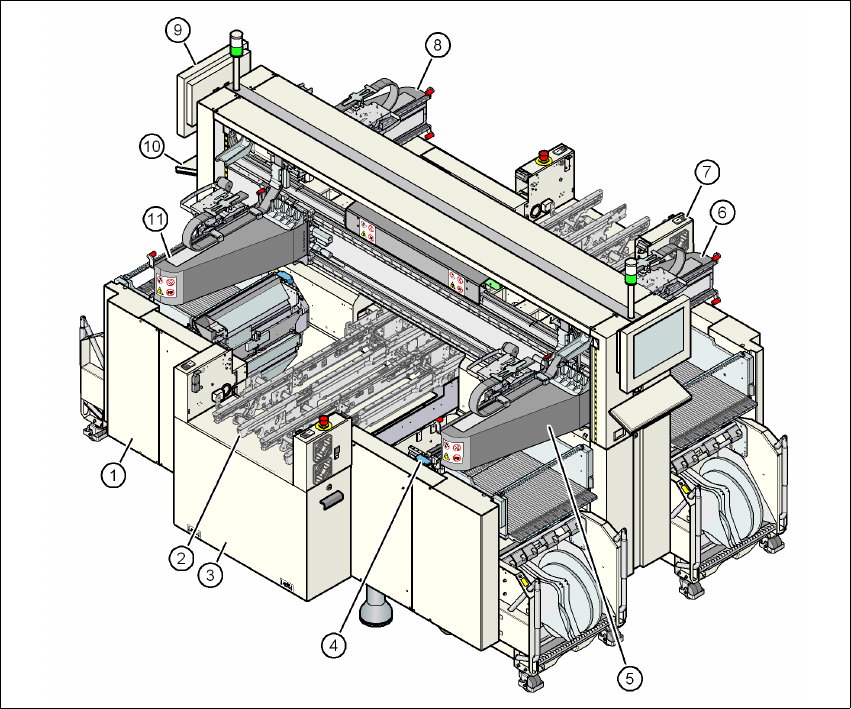

Kuva 3.4 - 1 X4-automaatti - rakenneryhmäkatsaus
(1) Koneen runko
(2) Piirilevykuljetus (joustava kaksoiskuljetus)
(3) Kiinnityssarja PL-tulopuolella
(4) Komponenttivaunu-syöttölaite, nauhaleikkain, joutonauhan ohjauskanava (4x)
(5) Portaali 1 ladontapäällä
(6) Portaali 2 ladontapäällä
(7) Kiinnityssarja PL-lähtöpuolella
(8) Portaali 3 ladontapäällä
(9) Monitori (2x)
(10) Näppäimistö (2x)
(11) Portaali 4 ladontapäällä
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.4 Rakenneryhmien yleiskatsaukset
119
3.4.2 Rakenneryhmäkatsaus SIPLACE X3
3

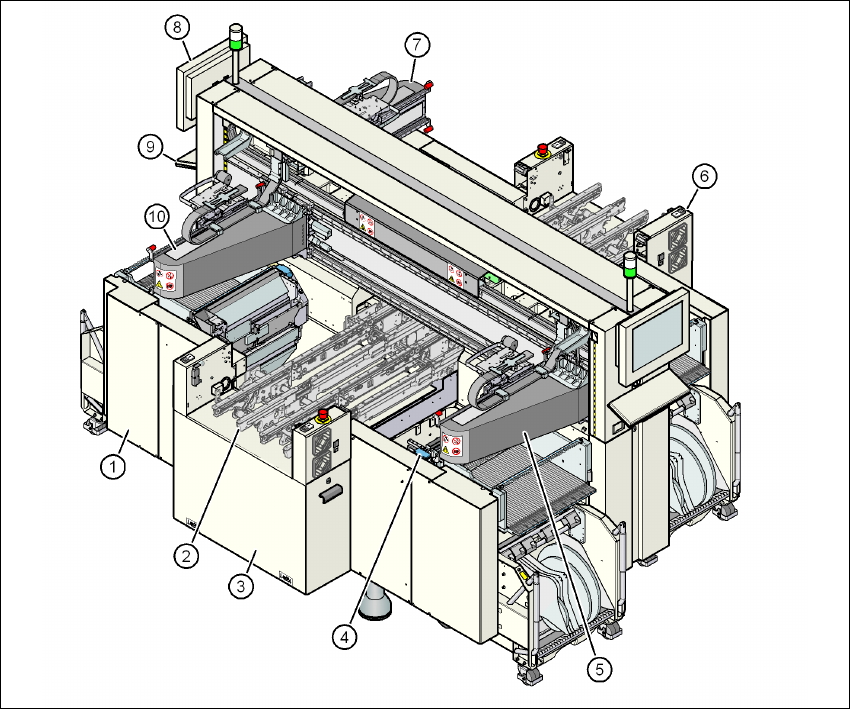

Kuva 3.4 - 2 X3-automaatti - rakenneryhmäkatsaus
(1) Koneen runko
(2) Piirilevykuljetus (joustava kaksoiskuljetus)
(3) Kiinnityssarja PL-tulopuolella
(4) Komponenttivaunu-syöttölaite, nauhaleikkain, joutonauhan ohjauskanava (4x)
(5) Portaali 1 ladontapäällä
(6) Kiinnityssarja PL-lähtöpuolella
(7) Portaali 3 ladontapäällä
(8) Monitori (2x)
(9) Näppäimistö (2x)
(10) Portaali 4 ladontapäällä
