Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.6 Portaalijärjestelmä
137
3.6.1.2 X3-automaatin portaalien sijainti
3

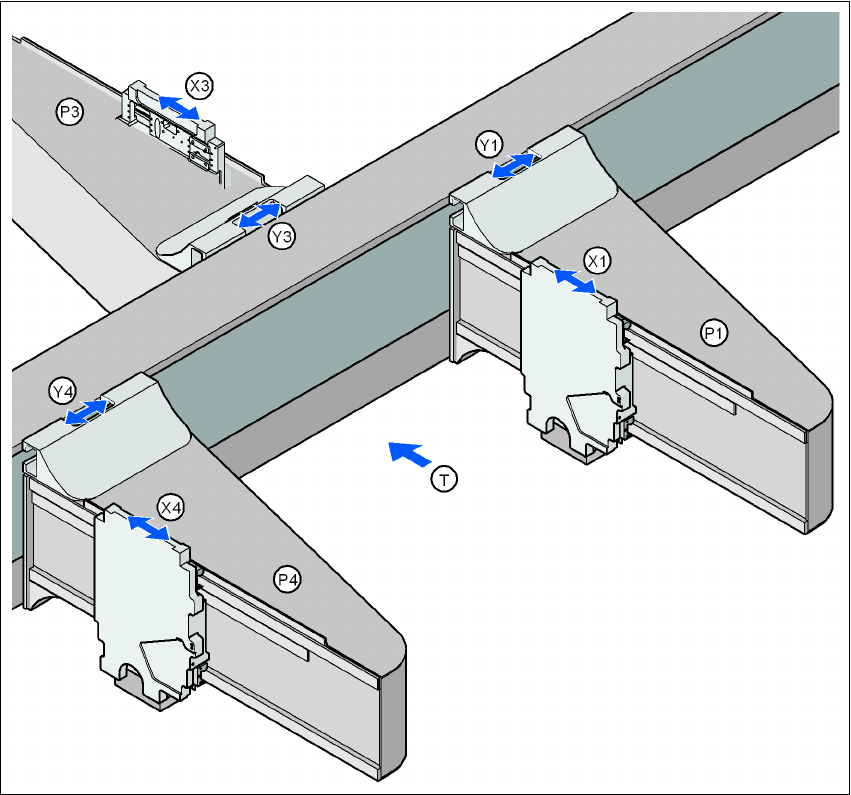

Kuva 3.6 - 2 X3-automaatin portaalien sijainti
P1 Portaali 1
X1 X-akseli, portaali 1
Y1 Y-akseli, portaali 1
P3 Portaali 3
X3 X-akseli, portaali 3
Y3 Y-akseli, portaali 3
P4 Portaali 4
X4 X-akseli, portaali 4
Y4 Y-akseli, portaali 4
(T) Piirilevyn kuljetussuunta
Ladonta-alue 2
Ladonta-alue 1
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.6 Portaalijärjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
138
3.6.1.3 X2-automaatin portaalien sijainti
3
Kuva 3.6 - 3 X2-automaatin portaalien sijainti
P1 Portaali 1
X1 X-akseli, portaali 1
Y1 Y-akseli, portaali 1
P3 Portaali 3
X3 X-akseli, portaali 3
Y3 Y-akseli, portaali 3
(T) Piirilevyn kuljetussuunta
Portaalijärjestelmä on ulkona toimintaryhmistä
– X-akseli ja
– Y-akseli asennettu.
Ladonta-alue 2
Ladonta-alue 1
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.6 Portaalijärjestelmä
139
3.6.2 X-akselin rakenne
3
Kuva 3.6 - 4 X-akselin rakenne
(1) Portaalin poikkikannatin
(2) Pään kiinnitin X-lineaarimoottorilla (primääriosa)
(3) Lineaarinen tien mittausjärjestelmä
(4) Johdejärjestelmä
(5) Kestomagneetti ( X-lineaarimoottorin sekundääriosa)
(6) Alaportaalikamera
(7) Pään piirilevyt
(8) Kaapelihinausköysi
