3.6.1.3 X2-automaatin portaalien sijainti
3

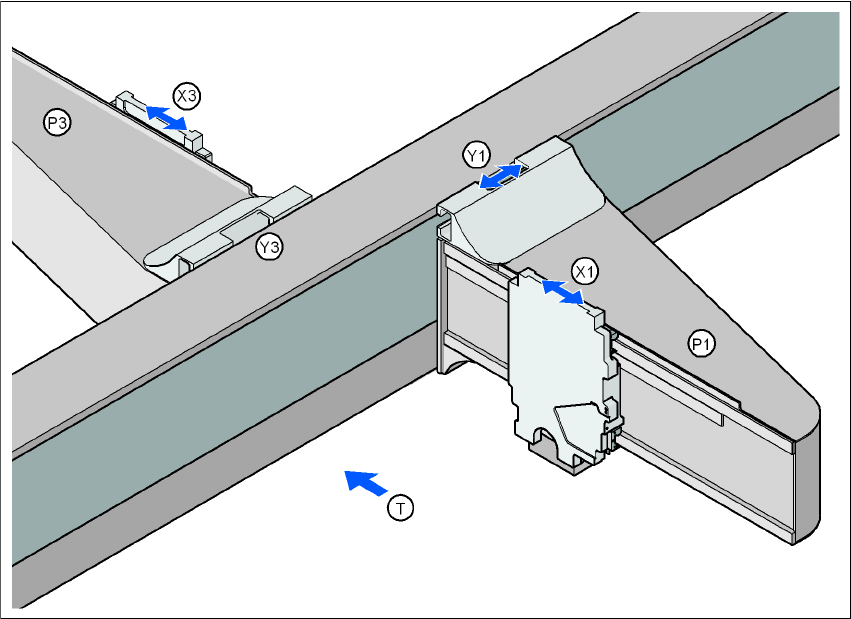

Kuva 3.6 - 3 X2-automaatin portaalien sijainti
P1 Portaali 1
X1 X-akseli, portaali 1
Y1 Y-akseli, portaali 1
P3 Portaali 3
X3 X-akseli, portaali 3
Y3 Y-akseli, portaali 3
(T) Piirilevyn kuljetussuunta
Portaalijärjestelmä on ulkona toimintaryhmistä
– X-akseli ja
– Y-akseli asennettu.
Ladonta-alue 2
Ladonta-alue 1
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.6 Portaalijärjestelmä
139
3.6.2 X-akselin rakenne
3

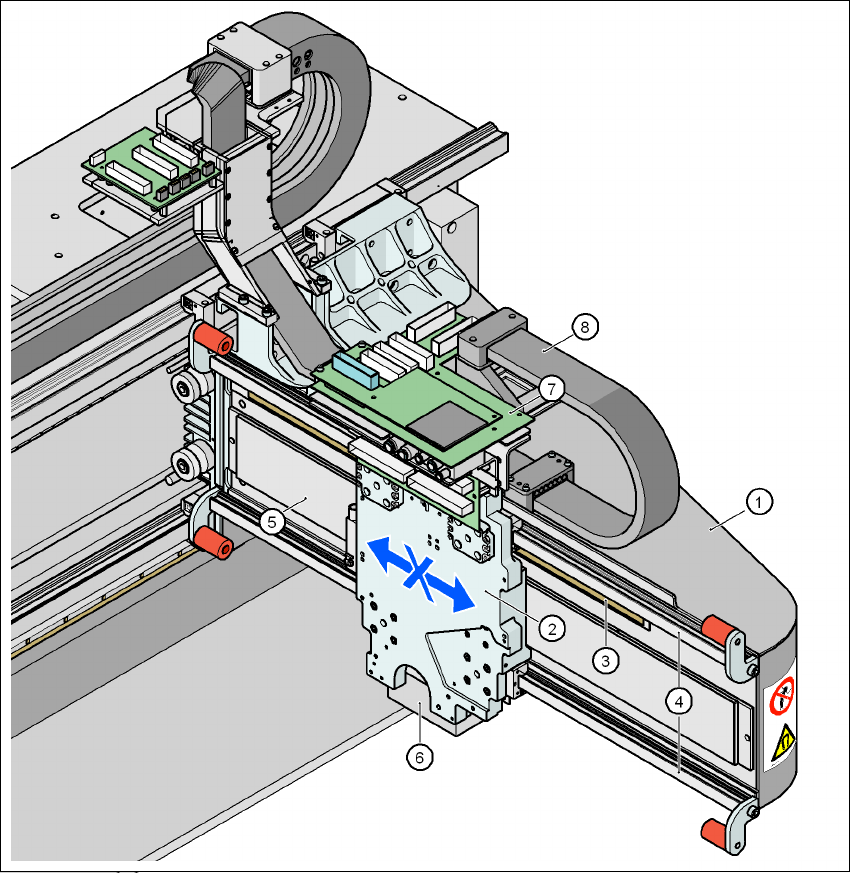

Kuva 3.6 - 4 X-akselin rakenne
(1) Portaalin poikkikannatin
(2) Pään kiinnitin X-lineaarimoottorilla (primääriosa)
(3) Lineaarinen tien mittausjärjestelmä
(4) Johdejärjestelmä
(5) Kestomagneetti ( X-lineaarimoottorin sekundääriosa)
(6) Alaportaalikamera
(7) Pään piirilevyt
(8) Kaapelihinausköysi
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.6 Portaalijärjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
140
X-akseli muodostuu olennaisilta osiltaan seuraavista päärakenneryhmistä:
– Portaalin poikkikannatin (1)
– Pään kiinnitin X-lineaarimoottorilla (primääriosa)2
– Lineaarinen tien mittausjärjestelmä (3)
– Johdejärjestelmä (4)
– Kestomagneetti ( X-lineaarimoottorin sekundääriosa) (5)
– Kaapelihinausköysi (8)
3
Pään kiinnittimeen (2) mahtuvat seuraavat komponentit:
– Alaportaalikamera (PL:n tunnistusjärjestelmän PL-kamera) (6)
– Sarja pään piirilevyjä (7)
– Mittausjärjestelmän mittapää
– Collect&Place-pää tai SIPLACE TwinHead
Portaalin poikkikannatin (pos. 1 kuvassa 3.6 - 4
, sivu 139) on valmistettu hiilikuitukomposiittima-
teriaalista. Tämä teknologia antaa rakenneryhmille äärimmäisen vähäisen painon äärimmäisellä
jäykkyydellä.
X-akselia käyttää lineaarimoottori. Käytön toisio-osa sisältää kestomagneetin ja on asennettu por-
taalin poikkikannattimelle, ensiöosa on ruuvattu kiinni pään pitimen kanssa. Pään pidin on siten
rakennettu, että kaikki ladontapäätyypit voidaan ottaa vastaan - lisätunnusmerkki suuresta jous-
tavuudesta, joka SIPLACE-automaatilla saavutetaan.
3.6.3 X-akselin tekniset tiedot
3
Käyttö Suora, lineaarimoottori
Maks. nopeus 2,5 m/sek
Siirtomatka 480 mm
Tien mittausjärjestelmä Lineaarinen metalliasteikko
Asteikon pituus 520 mm
Erotuskyky 1 μm
