3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.8 Vision-järjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
158
3.8.4 Komponenttikamera C&P, tyyppi 28, 18 x 18, digitaalinen
3.8.4.1 Rakenne
3

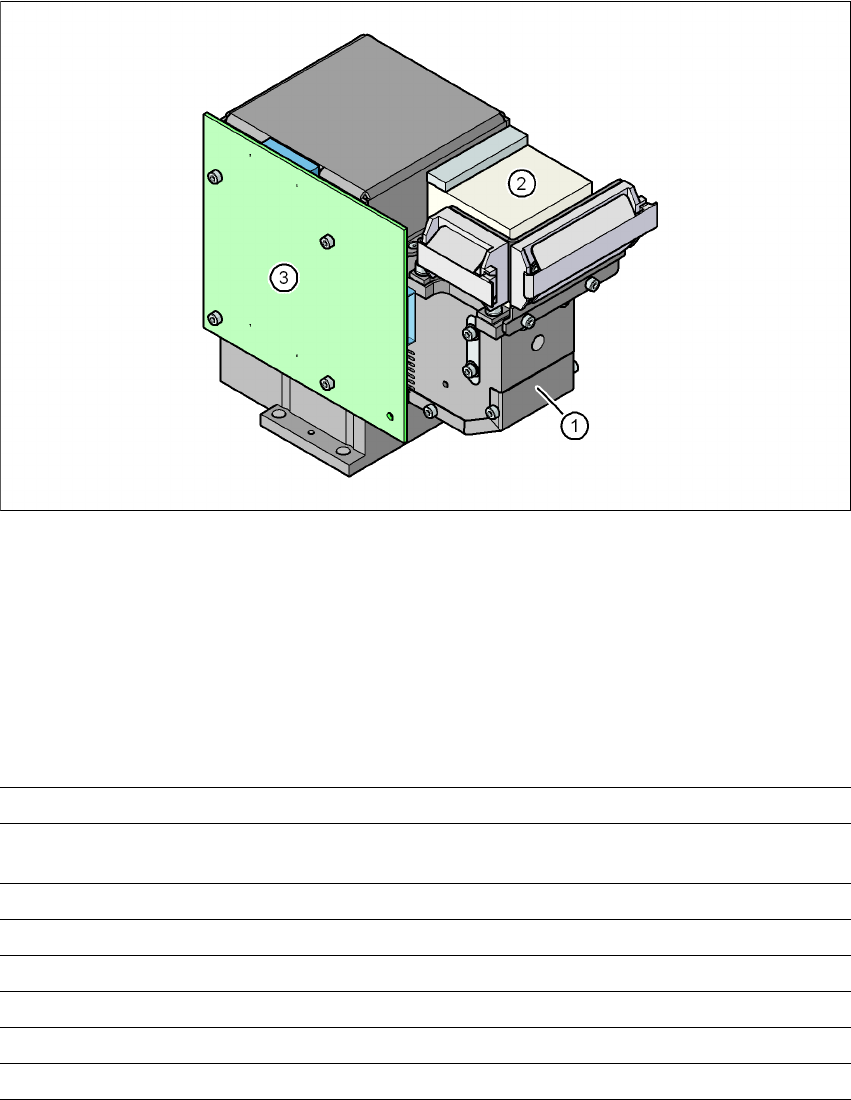

Kuva 3.8 - 5 Komponenttikamera C&P, tyyppi 28, 18 x 18, digitaalinen
3
(1) Komponentti-kameraoptiikka ja valaistus
(2) Kameravahvistin
(3) Valaistuksen ohjaus
3.8.4.2 Tekniset tiedot
3
Komponentin mitat 0,5 x 0,5 mm² - 18,7 x 18,7 mm²
Komponenttispektri 0402 PLCC44 saakka, muk.luk. BGA, µBGA, Flip-Chip,
TSOP, QFP, SO SO32 saakka, DRAM
Min. jalkarasteri 0,5 mm
Min. jalkaleveys 0,2 mm
Min. Ballrasteri 0,35 mm
Min. Ball-halkaisija 0,2 mm
Näkökenttä 24,5 x 24,5 mm²
Valaisutapa Päältä tuleva valo (5 vapaasti ohjelmoitavaa tasoa)
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.8 Vision-järjestelmä
159
3.8.5 Komponenttikamera C&P, tyyppi 29, 27 x 27, digitaalinen
3.8.5.1 Rakenne
3
Kuva 3.8 - 6 Komponentti-kamera C&P, tyyppi 29, 27 x 27, digitaalinen
(1) Komponentti-kameraoptiikka ja valaistus
(2) Kameravahvistin
(3) Valaistuksen ohjaus
3.8.5.2 Tekniset tiedot
3
Komponentin mitat 0,3 x 0,3 mm² - 27 x 27 mm²
Komponenttispektri 0201 27 x 27 mm² saakka
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Pienin jalkarasteri 0,3 mm
Min. jalkaleveys 0,15 mm
Pienin Ballrasteri 0,25 mm komponenteille 18 x 18 mm²
0,35 mm komponenteille 18 x 18 mm²
Pienin Ball-halkaisija 0,14 mm komponenteille 18 x 18 mm²
0,2 mm komponenteille 18 x 18 mm²
Näkökenttä 32 x 32 mm²
Valaisutapa Päältä tuleva valo (5 vapaasti ohjelmoitavaa tasoa)
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.8 Vision-järjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
160
3.8.6 Kiinteä komponenttikamera P&P, tyyppi 33, 55 x 45, digitaalinen
3.8.6.1 Rakenne
3
Kuva 3.8 - 7 Komponenttikameran, kiinteä P&P, tyyppi 33, 55 x 45, digitaalinen, rakenne
3.8.6.2 Tekniset tiedot
3
(1) Kamerakotelo integroidun kameran ja
kameravahvistimen kanssa
(2) Lasilevy- sen alla valaistus- ja optiikka-
tasot
Komponentin mitat 0,5 x 0,5 mm² - 55 x 45 mm²
Komponenttispektri 0402, MELF, SO, PLCC, QFP, elektrolyyttikondensaattorit, BGA
Pienin jalkarasteri 0,3 mm
Min. jalkaleveys 0,15 mm
Pienin Ballrasteri 0,35 mm
Pienin Ball-halkaisija 0,2 mm
Näkökenttä 65 x 50 mm²
Valaisutapa Päältä tuleva valo (6 vapaasti ohjelmoitavaa tasoa)
