Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.xx Pa inos 07/2008 FI 3.8 Vision-järjestelmä 161 3.8.7 PL-kamera, tyy ppi 34, digit aalinen 3.8.7.1 Rakenne 3 Kuva 3.8 - 8 PL-kame…

3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja

3.8 Vision-järjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI

160

3.8.6 Kiinteä komponenttikamera P&P, tyyppi 33, 55 x 45, digitaalinen

3.8.6.1 Rakenne

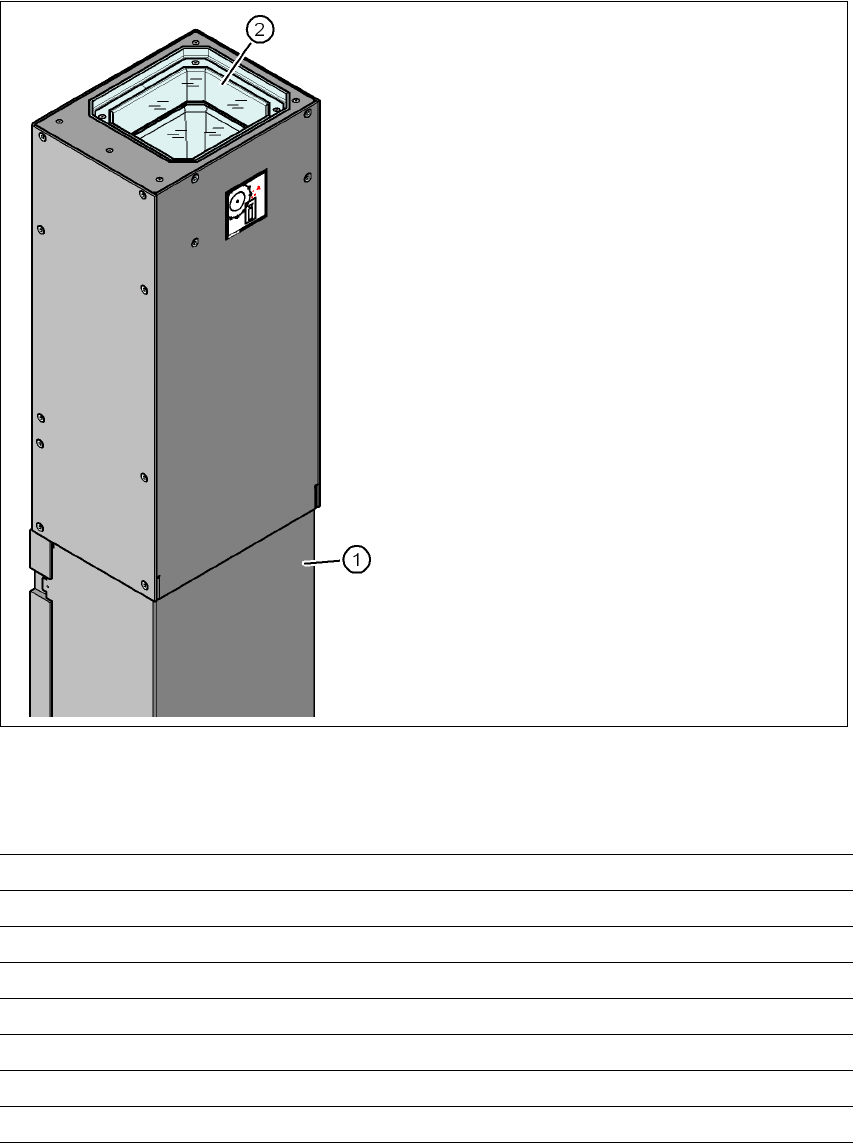

Kuva 3.8 - 7 Komponenttikameran, kiinteä P&P, tyyppi 33, 55 x 45, digitaalinen, rakenne

3.8.6.2 Tekniset tiedot

(1) Kamerakotelo integroidun kameran ja

kameravahvistimen kanssa

(2) Lasilevy- sen alla valaistus- ja optiikka-

tasot

Komponentin mitat 0,5 x 0,5 mm² - 55 x 45 mm²

Komponenttispektri 0402, MELF, SO, PLCC, QFP, elektrolyyttikondensaattorit, BGA

Pienin jalkarasteri 0,3 mm

Min. jalkaleveys 0,15 mm

Pienin Ballrasteri 0,35 mm

Pienin Ball-halkaisija 0,2 mm

Näkökenttä 65 x 50 mm²

Valaisutapa Päältä tuleva valo (6 vapaasti ohjelmoitavaa tasoa)

Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot

Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.8 Vision-järjestelmä

161

3.8.7 PL-kamera, tyyppi 34, digitaalinen

3.8.7.1 Rakenne

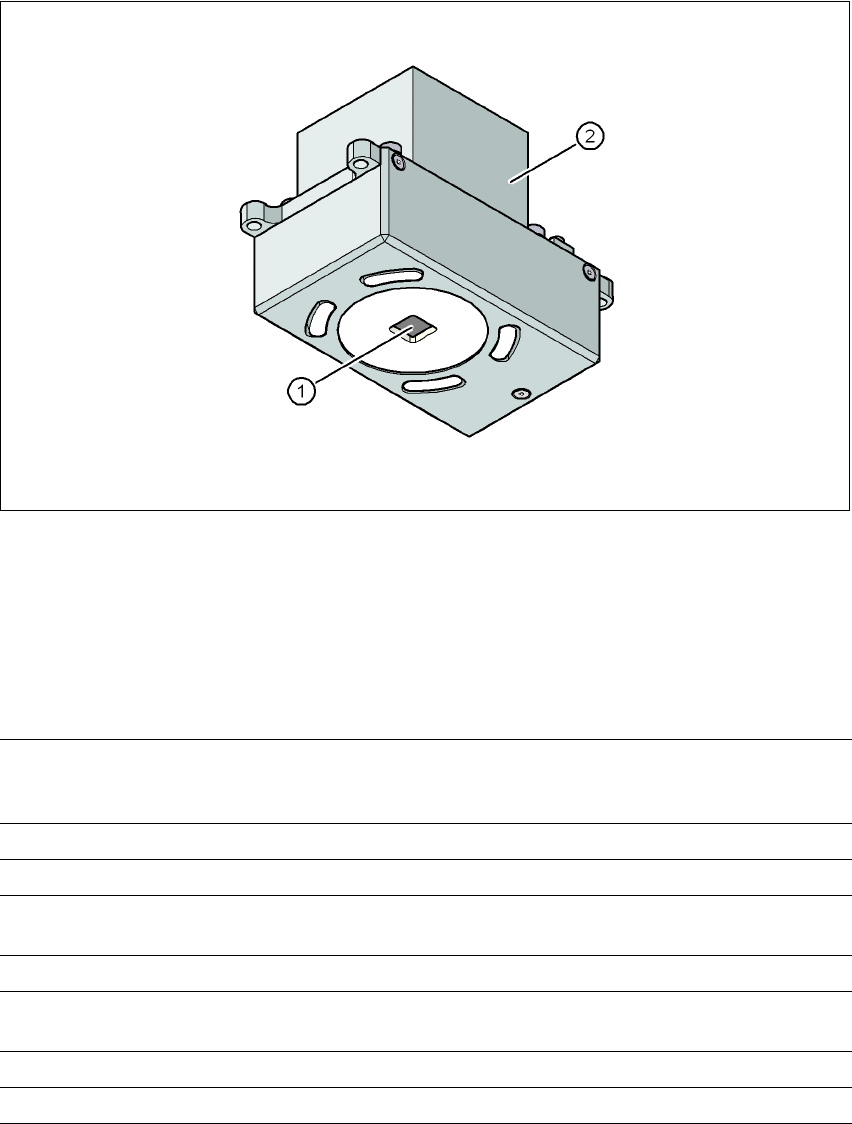

Kuva 3.8 - 8 PL-kamera, tyyppi 34, digitaalinen

(1) PL-kameraoptiikka ja valaistus

(2) Kameravahvistin

3.8.7.2 Tekniset tiedot

PL-ohjausmerkit Maks. 3 (yksittäiskytkennät ja monikertakäyttö),

optiossa "pitkä PL" maks. 6 (Optimointi antaa optionaaliset

merkit).

Paikalliset kohdistusmerkit Piirilevyä kohti maks. 2 (voivat olla eri tyyppisiä)

Kirjastomuisti Maks. 255 kohdistusmerkkityyppiä yksittäiskytkentää kohden

Kuvan työstö Reunanhavaitsemismenetelmä (Singular Feature) perustuen

harmaasävyihin

Valaisutapa Päältä tuleva valo (3 vapaasti ohjelmoitavaa tasoa)

Tunnistusaika merkkiä/huono-

merkkiä kohden

20 ms - 200 ms

Näkökenttä 5,78 x 5,78 mm²

Polttopistetason etäisyys 28 mm

3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja

3.8 Vision-järjestelmä Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI

162

3.8.7.3 Kohdistusmerkki-arvosteluperusteet

3.8.7.4 Mustepiste-arvosteluperusteet

2 Merkin määrittäminen

3 Merkin määrittäminen

X- / Y-positio, piirilevyvääristymän keskimääräinen vääntymis-

kulma

lisäksi: siirtymä, vääristymä erikseen X- ja Y-suunnissa

Merkkimuodot Synteettiset merkit: Ympyrä, risti, neliö, suorakulmio, vinoneliö,

ympyrämuotoiset, neliömäiset ja suorakulmaiset ääriviivat, kak-

soisristi

Hahmo: mielivaltainen

Merkin pinta

Kupari

Tina

Ilman hapettumista ja tinanpysäytyslakkaa

Kuperuus  1/10 rakenneleveydestä, kulloinkin hyvä kontrasti

ympäristöön

Synteettisten merkkien mitat

Min. ympyrän ja suorakulmion X/ Y-koko:

Min. ympyräkehän ja suorakulmiokehän X/ Y-koko:

Ristin min. X/ Y-koko:

Kaksoisristin min. X/ Y-koko:

Vinoneliön min. X/ Y-koko:

Ympyräkehän ja suorakulmiokehän kehäviivan minimi leveys:

Ristin ja kaksoisristin min. palkkileveys/palkkietäisyys:

Maks. X/ Y-koko kaikille merkkimuodoille:

Ristin ja kaksoisristin maks. palkkileveys:

Min. toleranssit yleisesti:

Maks. toleranssit yleisesti:

0,25 mm

0,3 mm

0,5 mm

0,35 mm

0,1 mm

3 mm

1,5 mm

2% nimellismitasta

20% nimellismitasta

Hahmojen mitat

Minimi koko

Maks. koko

0,5 mm

3 mm

Merkin ympäristö Vapaa tila merkin ympärillä ei ole tarpeellinen, jos hakualueella

ei ole muuta samantapaista merkkirakennetta.

Menetelmät - Synteettinen merkintunnistusmenetelmä

- Keskimääräinen harmausarvo

- Histogrammi-menetelmä

- Template Matching

Merkkimuotojen tai rakentei-

den koko

Synteettiset merkit

Muut menetelmät

Synteettisten merkkien mitat, katso kohta 3.8.7.3

Kohdistus-

merkki-arvosteluperusteet, sivu 162

min. 0,3 mm

maks. 5 mm

Peitemateriaali Hyvin peittävä

Tunnistusaika Kulloisenkin menetelmän mukaan 20 ms - 0,2 s
