3.9.3.3 Dip-levyt määritetyille juoksutusaineen kerrospaksuuksille
3.9.4 X-sarjan syöttömoduuliadapteri
Artikkeli-nro. 00141305-xx Adapteri X-sarjan syöttömoduuleille
Artikkeli-nro. 00141308-xx Adapterilevy Reject Conveyor:ille
Artikkeli-nro. 00141310-xx Adapterilevy Label Presenter Siemens:lle
3
X-nauhansyöttömoduulien valikoimaan on lisätty pitkittäistärykuljetin, Label Presenter ja Reject
Conveyor (jätteenpoistomoduuli). Adapteriä käyttäen S-pitkittäistärykuljettimen, Label Presen-
ter:in ja Reject Conveyor:in voi muuttaa käytettäväksi X-sarjan komponenttivaunussa. X-sarjan
komponenttivaunun sisäänvetolaitetta ei enää tarvitse vaihtaa HF-sarjan laitteeseen silloin, kun
automaateissa halutaan käyttää S-pitkittäistärykuljetinta, Label Presenter:iä ja Reject Con-
veyor:ia. Adapterissa on mekaanisen toiminnan lisäksi sähköinen toiminto. Se muuttaa S-kuljetti-
mien kommunikaatiosignaalit laajennetun X-sarjaprotokollan signaaleiksi. Lisäksi on toteutettu
lisätoimintoja, kuten esim. syöttömoduulien identifiointi.
OHJE 3
S-pitkittäistärykuljetinta, Label Presenter:iä ja Reject Conveyor:ia ei voi sijoittaa komponentti-
vaunuun, jos ne silloin ovat 20-segmentti-Collect&Place-pään poiminta-alueella.
Dip-levyn syvyys Artikkeli-nro.:
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
220 μm 00117032-xx
230 μm 00117033-xx
280 μm 00117034-xx
360 μm 00117036-xx
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.9 X-syöttömoduuleja SIPLACE X-sarjan komponenttivaunua varten Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
180
3.9.4.1 X-sarjan syöttömoduuliadapteri Label Presenter:illä
3

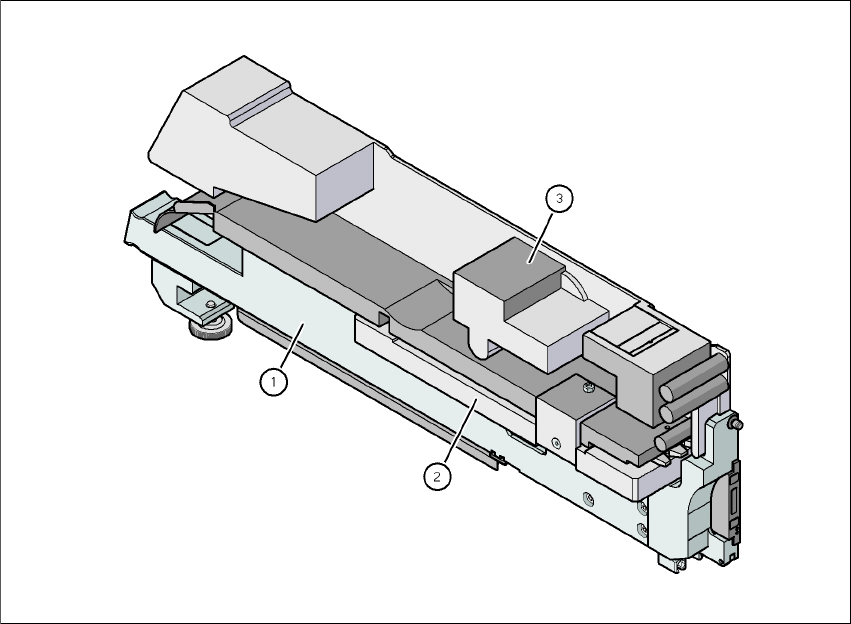

Kuva 3.9 - 13 X-sarjan syöttömoduuliadapteri Label Presenter:illä
(1) Adapteri X-sarjan syöttömoduuleille (00141305-XX)
(2) Adapterilevy Label Presenter Siemens:lle (00141310-xx)
(3) Label Presenter
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.9 X-syöttömoduuleja SIPLACE X-sarjan komponenttivaunua varten
181
3.9.4.2 X-sarjan syöttömoduuliadapteri pitkittäistärykuljettimella
OHJE 3
X-sarjan syöttömoduulien adapterin toimituslaajuuteen kuuluu vielä yksi adapterilevy:
– Adapterileä käytetään kun komponenttien korkeus on 16,5 mm tai sen alle.
– Adapterileä käytetään kun komponenttien korkeus on välillä 16,5 mm - 25 mm.
3

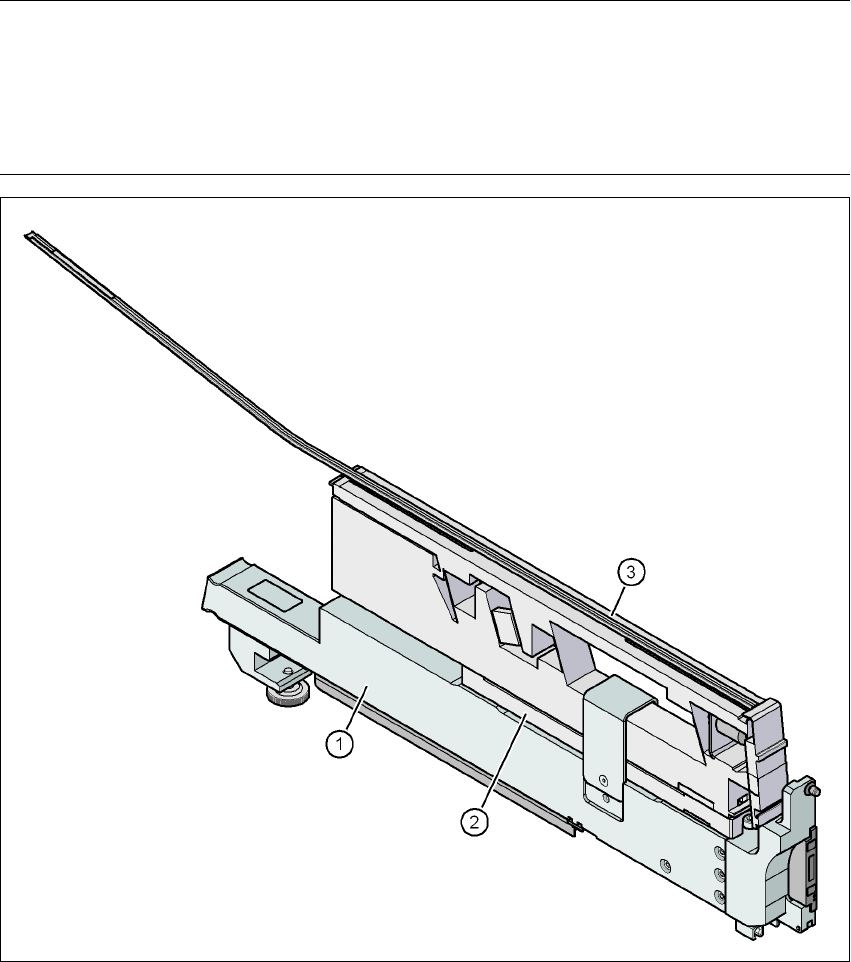

Kuva 3.9 - 14 X-sarjan syöttömoduuliadapteri pitkittäistärykuljettimella
(1) Adapteri X-sarjan syöttömoduuleille (00141305-XX)
(2) Adapterilevy 16,5 mm (kuuluu toimitukseen)
(3) Pitkittäistärykuljetin
