3.9.6 Tasomakasiinikannatin SIPLACE X-sarjan komponenttivaunuun
Artikkeli-nro. 00141285-xx Tasomakasiinikannatin, X-sarja
3

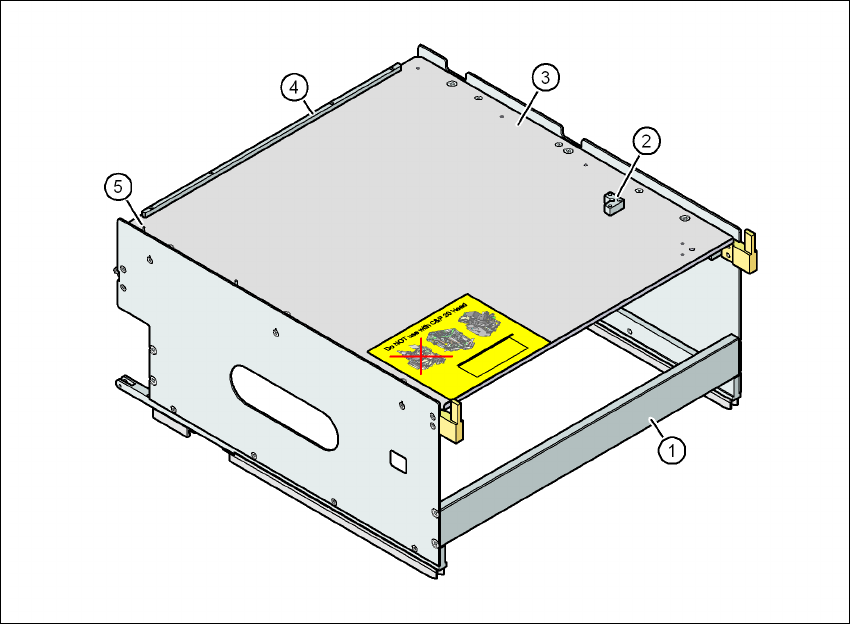

Kuva 3.9 - 17 Tasomakasiinikannatin
(1) Tasomakasiinikannatin SIPLACE X-sarjaa varten
(2) Pidäkekulma 2. JEDEC-tasomakasiinille
(3) Tasomakasiinikannatin
(4) Vastelistat JEDEC-tasomakasiinille
(5) Sovitetappi - JEDEC-tasomakasiinin nollapiste
3
Yksitellen asetettavat JEDEC-tasomakasiinit tai Waffle Pack -makasiinit voidaan kiinnittää mag-
neeteilla tasomakasiinikannattimeen. Jos asetettavana on kaksi JEDEC-tasomakasiinia, ne on
kiinnitettävä lukitus- ja pidikelistoilla, kuten MTC:n tasomakasiinikannattimissa tehdään.
Osat: Artikkeli-nro.:
Magneetti 00316593-xx
Lukitus- ja pidikelista JEDEC-makasiinille 00372615-xx
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.9 X-syöttömoduuleja SIPLACE X-sarjan komponenttivaunua varten Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
186
3.9.6.1 Tekniset tiedot
3
3.9.6.2 Tasomakasiinien lukumäärä asetuspaikkaa ja automaattia kohti
3.9.6.3 Tasomakasiinikannattimen laitto X-sarjan komponenttivaunuun
→ Aseta kannattimen molemmat etummaiset liukujohteet (pos. 1 kuvassa 3.9 - 18, sivu 187) si-
sääntuloapujohteeseen (pos. 6 kuvassa 3.9 - 18
, sivu 187).
→ Työnnä kannatin johdeprofiileja (pos. 7 kuvassa 3.9 - 18
, sivu 187) pitkin eteen. Kannatin liu-
kuu etummaisen (pos. 1) ja takimaisen liukujohteen (pos. 2 kuvassa 3.9 - 18
, sivu 187) varassa
johdeprofiileissa.
→ Työnnä kannatinta edelleen, kunnes molemmat keskitintapit "edessä" (pos. 4 kuvassa 3.9 - 18
,
sivu 187
) menevät pohjaan asti keskitinreikiin (pos. 10 kuvassa 3.9 - 18, sivu 187).
→ Kiinnitä huomio kannattimen molempiin keskitintappeihin "takana" (pos. 3 kuvassa 3.9 - 18
,
sivu 187
). Niiden pitää liukua ongelmitta keskitinlistan loviin (pos. 8 kuvassa 3.9 - 18, sivu 187).
→ Kun kannatin tulee vasteelle asti, lukituslinkut (pos. 9 kuvassa 3.9 - 18
, sivu 187) napsahtavat
kiinni kannattimen lukitusrulliin (pos. 5).
3
Tasomakasiinikannatin voidaan lukita ja vapauttaa lukituksesta käyttöliittymän välityksellä. Kan-
nattimen vaihto on siksi mahdollista ladontakäytön aikana ilman keskeytystä.
Mitat P x L x K 429 mm x 376 mm x 200 mm
Asetuspaikkatarve komponenttipöydällä 32 asettelupaikat
a
a) Lopuille 8 asetuspaikalle voidaan asettaa X-syöttömoduuleja. Käytettäessä lukitus- ja pidikelistoja, redusoi-
tuu asetuspaikkojen luku 6:een sivulle ulottuvasta lukitusvivusta johtuen.
Asetusmahdollisuus X-sarjan automaateilla Asetuspaikat 2 ja 4
Ohjelmisto
Asemasoftware SR.601.xx lähtien
Ohjelmointijärjestelmä SIPLACE Pro 3.0 alkaen
Ladontapääspektri TwinHead, C&P6, C&P12
Ladonta-automaatti Asettelupaikka 2 Asettelupaikka 4
X4 1 1
X3 2 1
X2 2 2
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.9 X-syöttömoduuleja SIPLACE X-sarjan komponenttivaunua varten
187
VAROITUS 3
Noudata asetuspaikkojen täyttämistä koskevia turvaohjeita, löydät ne kohdasta 2.6.5.1
, sivulla
85.
3

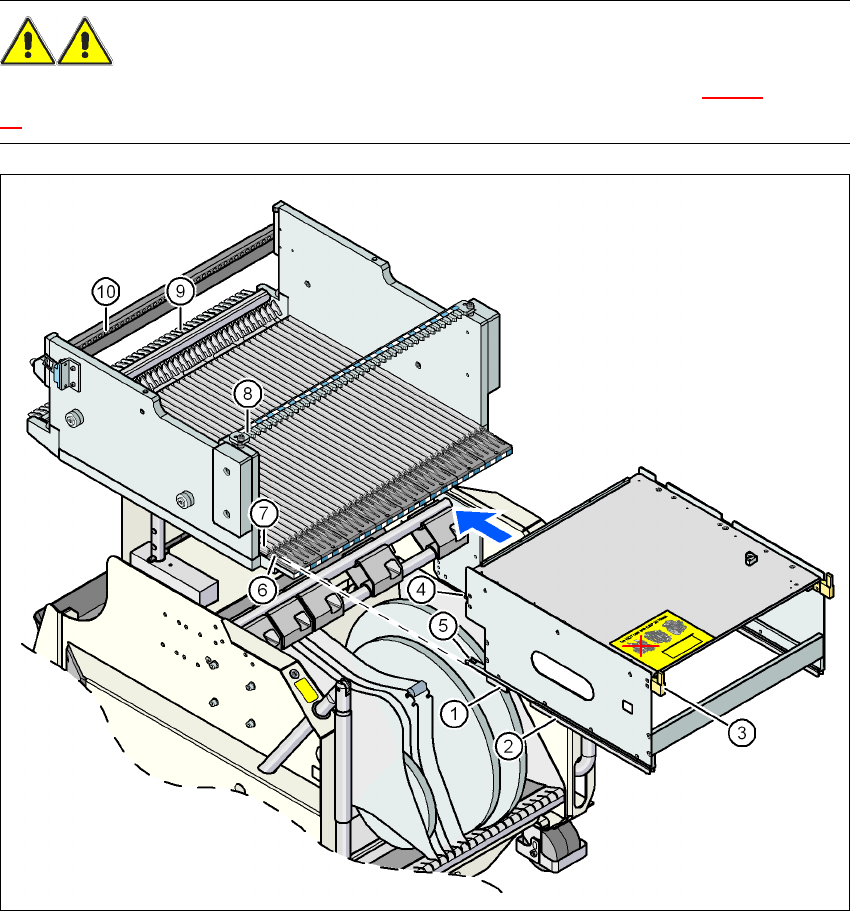

Kuva 3.9 - 18 Tasomakasiinikannattimen laitto SIPLACE X-sarjan komponenttivaunuun
(1) Etummainen liukujohde (6) Sisäänvientiohjain
(2) Taaempi liukujohde (7) Liukukisko (omega-profiili)
(3) Keskitintappi "takana" (8) Kolot keskitinlistassa keskitintappi "takana"
ohjaamiseen
(4) Keskitintappi "edessä" (9) Lukituslinkku
(5) Lukitusrulla (10) Komponenttipöydän keskitinreiät keskitintappi
"edessä" ohjaamiseen
