Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle
197
3.10.8.7 Nauhansyöttömoduuli 24/32 mm S DP syviä taskuja varten

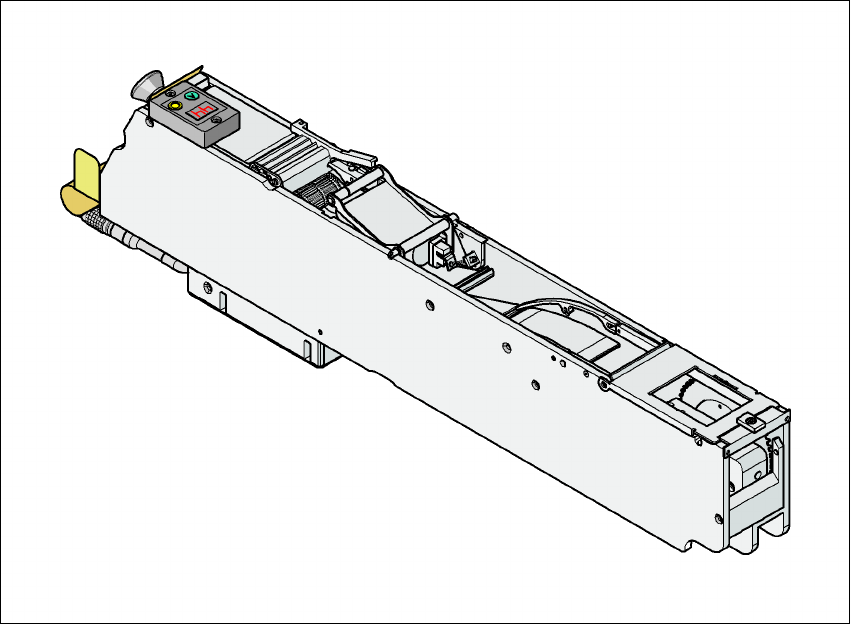

Kuva 3.10 - 7 Nauhansyöttömoduuli 24/32 mm S DP syviä taskuja varten
Artikkelinumero 00141193-xx 3
Leveys 42,4 mm 3
Ratoja syöttömoduulissa 1 3
Varaa syöttömoduuliasetuspaikkoja 1,5 3
Syöttömoduulien enimmäismäärä 4 x 10 3
Nauhakorkeus 25 mm asti 3
Syöttöaskelluspituus 4 mm:stä 40 mm:iin 4 mm-askelin 3
Nauhamateriaali taskunauha 3
Maks. komponenttikorkeus 24 mm 3
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
198
3.10.8.8 Nauhansyöttömoduuli 44 mm S

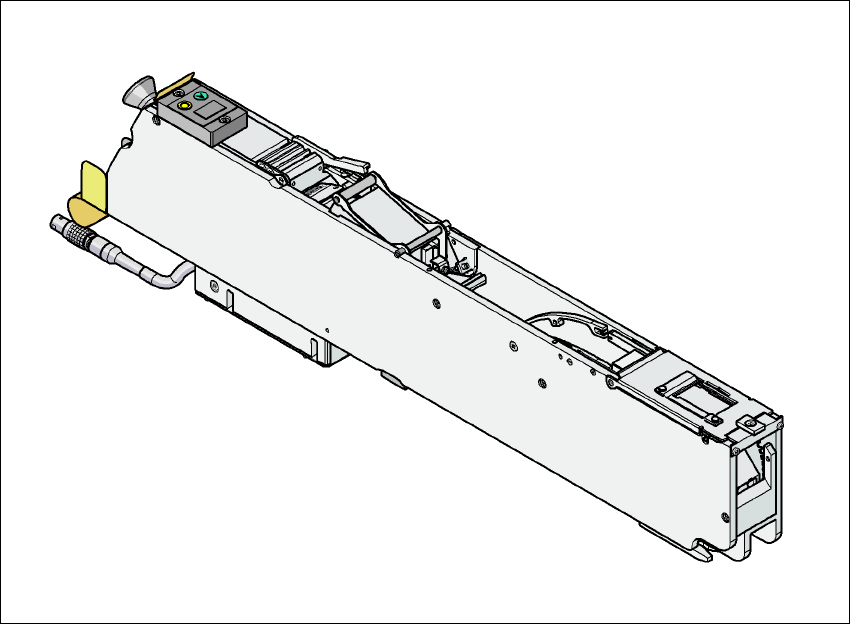

Kuva 3.10 - 8 Nauhansyöttömoduuli 44 mm S
Artikkelinumero 00141094-xx 3
Leveys 54,6 mm 3
Ratoja syöttömoduulissa 1 3
Varaa syöttömoduuliasetuspaikkoja 2 3
Syöttömoduulien enimmäismäärä 4 x 7 3
Komponenttivarasto 7"-keloissa n. 2.000 kpl 3
Syöttöaskelluspituus 4:tä 52 mm:iin asti 4 mm-askelin 3
Nauhamateriaali taskunauha 3
Maks. komponenttikorkeus 14 mm 3
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.10 S-syöttömoduulit SIPLACE HF komponenttivaunulle
199
3.10.8.9 Nauhansyöttömoduuli 44 mm S DP syviä taskuja varten
Kuva 3.10 - 9 Nauhansyöttömoduuli 44 mm S DP syviä taskuja varten
Artikkelinumero 00141194-xx 3
Leveys 54,6 mm 3
Ratoja syöttömoduulissa 1 3
Varaa syöttömoduuliasetuspaikkoja 2 3
Syöttömoduulien enimmäismäärä 4 x 7 3
Nauhakorkeus 25 mm asti 3
Syöttöaskelluspituus 4:tä 52 mm:iin asti 4 mm-askelin 3
Nauhamateriaali taskunauha 3
Maks. komponenttikorkeus 24 mm 3
