3.11 Komponenttivaunu, SIPLACE X-sarja
Artikkeli-nro. 00119722-xx Komponenttivaunu, SIPLACE X-sarja
SIPLACE X-sarjan automaatteihin voidaan telakoida maks. neljä SIPLACE X-sarjan komponent-
tivaunua. Asetuspaikkanumerointi löytyy jäljessä tulevasta kuvasta.
3

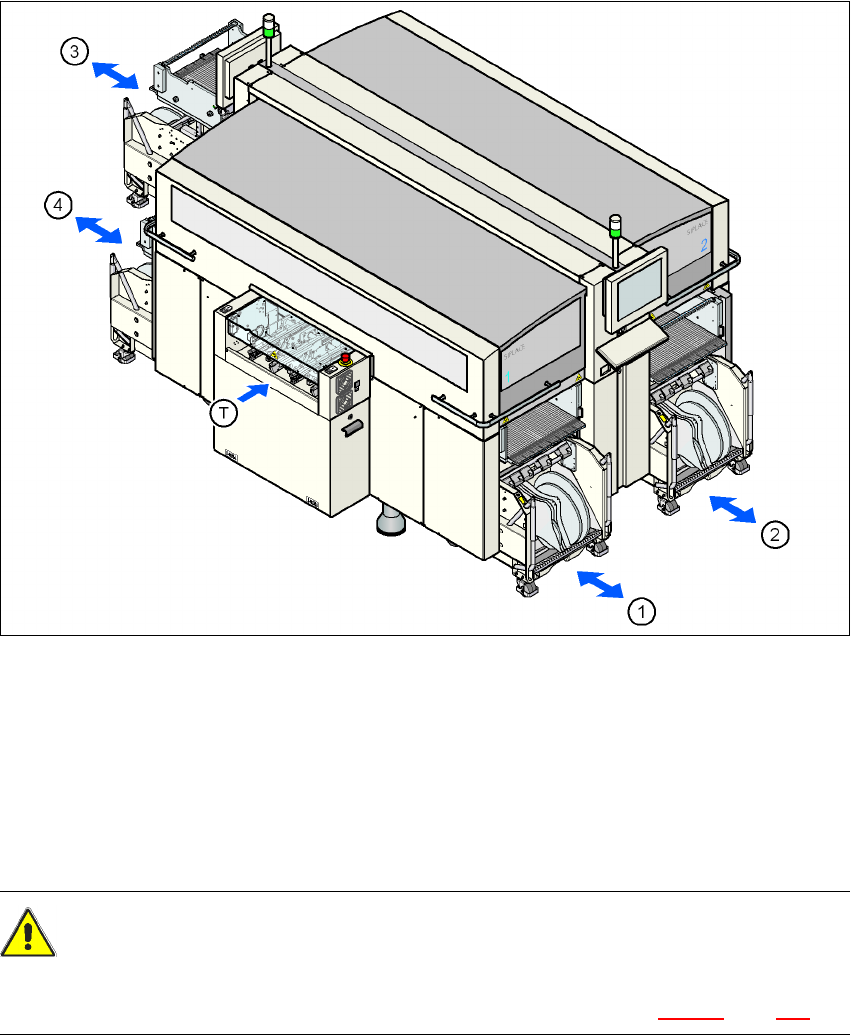

Kuva 3.11 - 1 Komponenttivaunujen asetuspaikat, SIPLACE X-sarja
(1) Asettelupaikka 1
(2) Asettelupaikka 2
(3) Asettelupaikka 3
(4) Asettelupaikka 4
(T) Piirilevyn kuljetussuunta
VAROVASTI 3
SIPLACE X-sarjan komponenttivaunuja saa telakoida vain sellaisiin asetuspaikkoihin, joissa on
asennettuna SIPLACE X-sarjan komponenttivaunun sisäänvetolaite (kuva 5.11 - 3, sivu 360).
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.11 Komponenttivaunu, SIPLACE X-sarja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
214
Komponenttivaunut ovat itsenäisiä moduuleja, jotka voidaan varustaa ulkoisella varustelupaikalla
syöttömoduuleilla. Komponenttivaunun vaihto vaatii siksi vain tuotantoprosessin lyhyen keskeyt-
tämisen.
3
Kuva 3.11 - 2 Komponenttivaunu, SIPLACE X-sarja, 950 mm:n PL-kuljetuskorkeudella
3
(1) Reiät PL-kuljetuskorkeuksille 900, 930 ja 950 mm ovat johdepylväissä, 830 mm kuljetuskor-
keudella komponenttipöytä lepää palikan (2) päällä.
(2) Tukipalikka
(3) Komponenttipöytä
(4) Kytkinkieleke komponenttivaunun sisäänvetolaitteessa olevan turvakytkimen kytkemiseen
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.11 Komponenttivaunu, SIPLACE X-sarja
215
3.11.1 Rakenne
Komponenttivaunu koostuu pääasiassa konealustasta, syöttömoduulien nostoon tarkoitetusta
komponenttipöydästä, nauharullakontista ja nauhajäteastiasta.
3
Kuva 3.11 - 3 Komponenttivaunu, SIPLACE X-sarja, etu- ja takasivu
(1) Konealusta
(2) Komponenttipöytä
(3) Nauhakontti
(4) Rako varustelulistoja varten
(5) Nauhajäteastia
(6) Kahva
(7) Kosketussuoja
VAROVASTI 3
Noudata kohdan 5.4.2, sivu 331, turvaohjetta, kun vedät nauhajätesäiliön komponenttivaunusta.
3.11.2 Kuvaus
Nauharullakontti (pos. 3 kuvassa 3.11 - 3) nostaa vakiorakenteessa nauharullia, jotka ovat kool-
taan 17" (432 mm) saakka.
