Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.11 Komponenttivaunu, SIPLACE X-sarja 215 3.1 1.1 Rakenne Komponenttivaunu koostuu pääasiassa konealusta st …
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.11 Komponenttivaunu, SIPLACE X-sarja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
214
Komponenttivaunut ovat itsenäisiä moduuleja, jotka voidaan varustaa ulkoisella varustelupaikalla
syöttömoduuleilla. Komponenttivaunun vaihto vaatii siksi vain tuotantoprosessin lyhyen keskeyt-
tämisen.
3

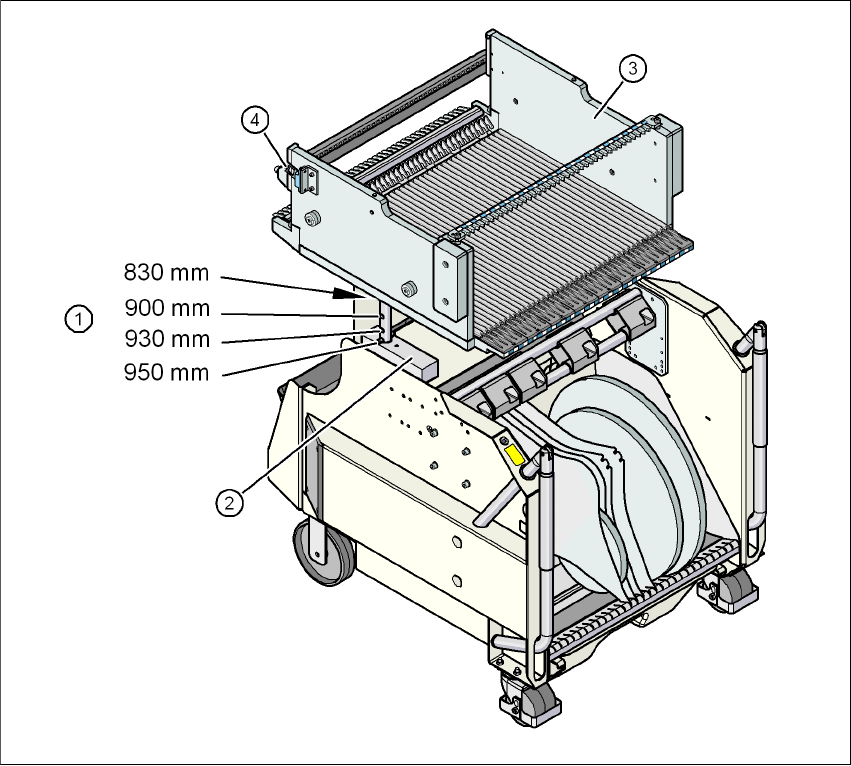

Kuva 3.11 - 2 Komponenttivaunu, SIPLACE X-sarja, 950 mm:n PL-kuljetuskorkeudella
3
(1) Reiät PL-kuljetuskorkeuksille 900, 930 ja 950 mm ovat johdepylväissä, 830 mm kuljetuskor-
keudella komponenttipöytä lepää palikan (2) päällä.
(2) Tukipalikka
(3) Komponenttipöytä
(4) Kytkinkieleke komponenttivaunun sisäänvetolaitteessa olevan turvakytkimen kytkemiseen
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.11 Komponenttivaunu, SIPLACE X-sarja
215
3.11.1 Rakenne
Komponenttivaunu koostuu pääasiassa konealustasta, syöttömoduulien nostoon tarkoitetusta
komponenttipöydästä, nauharullakontista ja nauhajäteastiasta.
3

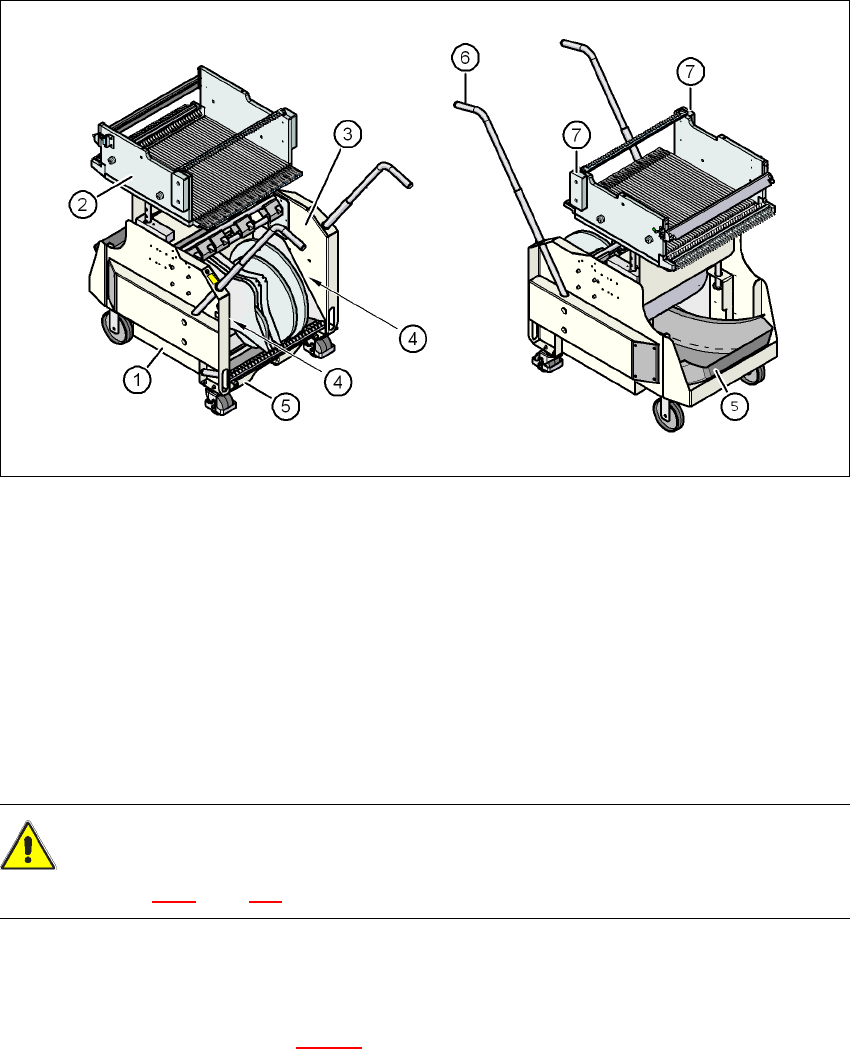

Kuva 3.11 - 3 Komponenttivaunu, SIPLACE X-sarja, etu- ja takasivu
(1) Konealusta
(2) Komponenttipöytä
(3) Nauhakontti
(4) Rako varustelulistoja varten
(5) Nauhajäteastia
(6) Kahva
(7) Kosketussuoja
VAROVASTI 3
Noudata kohdan 5.4.2, sivu 331, turvaohjetta, kun vedät nauhajätesäiliön komponenttivaunusta.
3.11.2 Kuvaus
Nauharullakontti (pos. 3 kuvassa 3.11 - 3) nostaa vakiorakenteessa nauharullia, jotka ovat kool-
taan 17" (432 mm) saakka.
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.11 Komponenttivaunu, SIPLACE X-sarja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
216
Nauhakontin ja komponenttivaunun välissä on vasemmalla ja oikealla kaksi 5 mm leveää rakoa
(pos. 4 kuvassa 3.11 - 3
, sivu 215) varustelulistoja varten.
Vaunualustan alapuolella on ulosvedettävä nauhajätesäiliö (pos. 5 kuvassa 3.11 - 3
, sivu 215).
Leikatut nauhajätteet putoavat laskukourua pitkin nauhajäteastiaan, joka on tyhjennettävä kulloin-
kin tulevan jätemäärän mukaan.
Kahvat (pos. 6 kuvassa 3.11 - 3
, sivu 215) lassen kääntyvät ylöspäin tai alaspäin.
OHJE 3
Automaatin käyttöä varten kaikkien komponenttivaunujen, Matrix-Tray-Changer:ien tai Waffle
Pack Changer:ien tulee olla telakoituna automaattiin. Täytä vapaat asetuspaikat dummy-syöttö-
moduuleilla, kuten kohdassa 2.6.5.1, sivu 85, on kuvattu.
3.11.3 Tekniset tiedot
3
3
Pituus x Leveys 727 x 592 mm²
752 x 592 mm² jätesäiliön kanssa
Komponenttipöydän korkeus 819,5 mm PL-kuljetuskorkeuden ollessa 830 mm
889,5 mm jossa on PL-kuljetuskorkeus 900 mm
919,5 mm jossa on PL-kuljetuskorkeus 930 mm
939,5 mm jossa on PL-kuljetuskorkeus 950 mm
PL-kuljetuskorkeus 830 mm ± 15 mm (vakio)
900 mm ± 15 mm (optio)
930 mm ± 15 mm (optio)
950 mm ± 15 mm (SMEMA-optio)
Ylösnostettujen kahvojen korkeus 969 mm
Asetuspaikkojen lukumäärä 40 (8 mm X - nauhansyöttömoduuli)
Paino
ilman syöttömoduuleja
syöttömoduuleilla kaikilla asetuspaikoilla
80,4 kg
139,6 kg
Rullaläpimitta
Vakio
Maksimi
432 mm saakka (17")
483 mm (19")
