Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.605.xx Pai nos 07/2008 FI 3.12 Komponenttivaunu SIPLACE HF 225 3.12 Komponenttivaunu SIPLACE HF Artikkeli-nro. 001 19622-xx Komponentt…
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.11 Komponenttivaunu, SIPLACE X-sarja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
224
3.11.10 Tyhjänauhajohdekanava - SIPLACE X-sarjan komponenttivaunun
sisäänvetolaitteessa
Vakioversiossa tyhjänauhan johtokanava voi johtaa paineilmakäyttöiseen nauhaleikkaimeen enin-
tään 12 mm taskukorkeuden suuruisia nauhoja.
3

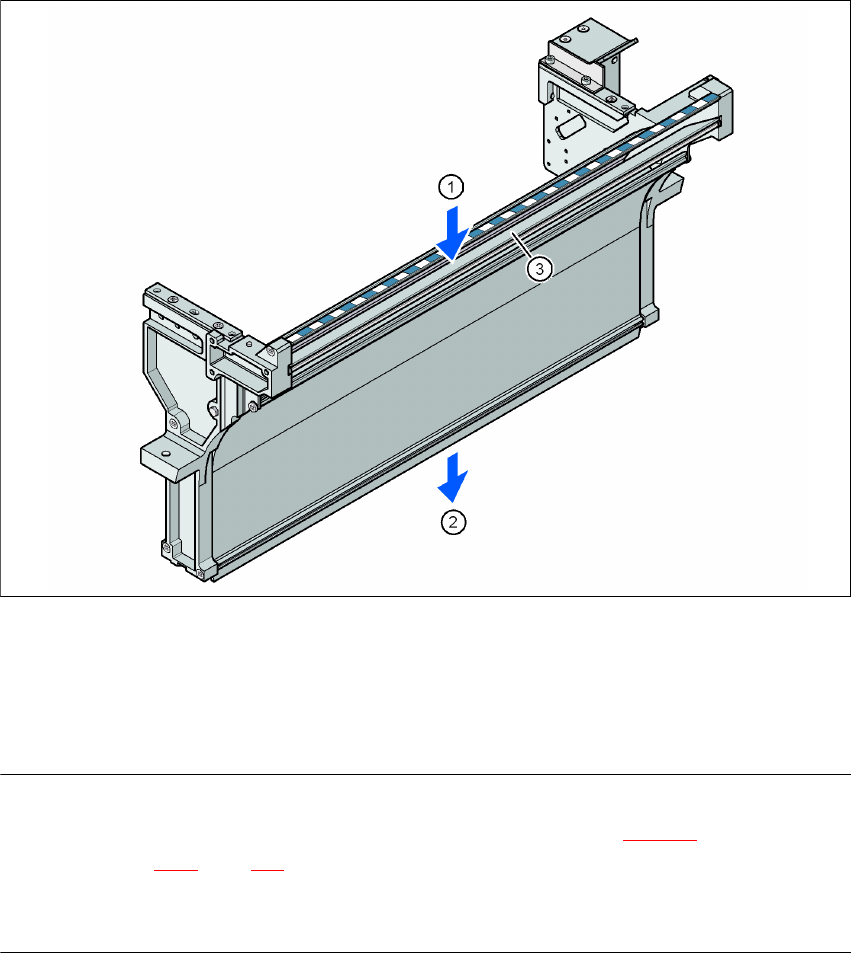

Kuva 3.11 - 11 tyhjänauhajohdekanava - SIPLACE X-sarjan komponenttivaunun sisäänvetolaitteessa
(1) Sisääntulorako tyhjänauhoja varten
(2) Ulostulorako tyhjänauhoja varten paineilmakäyttöisen leikkaimen yläpuolella
(3) Jakolevy nauhoille < 12 mm, nauhoille> 12 mm irrotettavissa
OHJE
– Jos nauhojen taskukorkeus on yli 12 mm, jakolevy (pos. 3 kuvassa 3.11 - 11
) voidaan poistaa
(katso kohta 4.6.1
, sivu 315).
→ Älä aseta matalataskuisia syöttömoduuleja suoraan korkeataskuisten syöttömoduulien vie-
reen. Tyhjänauhat voivat joutua limittäin ja aiheuttaa ruuhkan.
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.12 Komponenttivaunu SIPLACE HF
225
3.12 Komponenttivaunu SIPLACE HF
Artikkeli-nro. 00119622-xx Komponenttivaunu SIPLACE HF/X-sarja/D3
SIPLACE X-sarjan automaatteihin voidaan telakoida neljä komponenttivaunua SIPLACE HF. Ase-
tuspaikkanumerointi löytyy jäljessä tulevasta kuvasta.
3

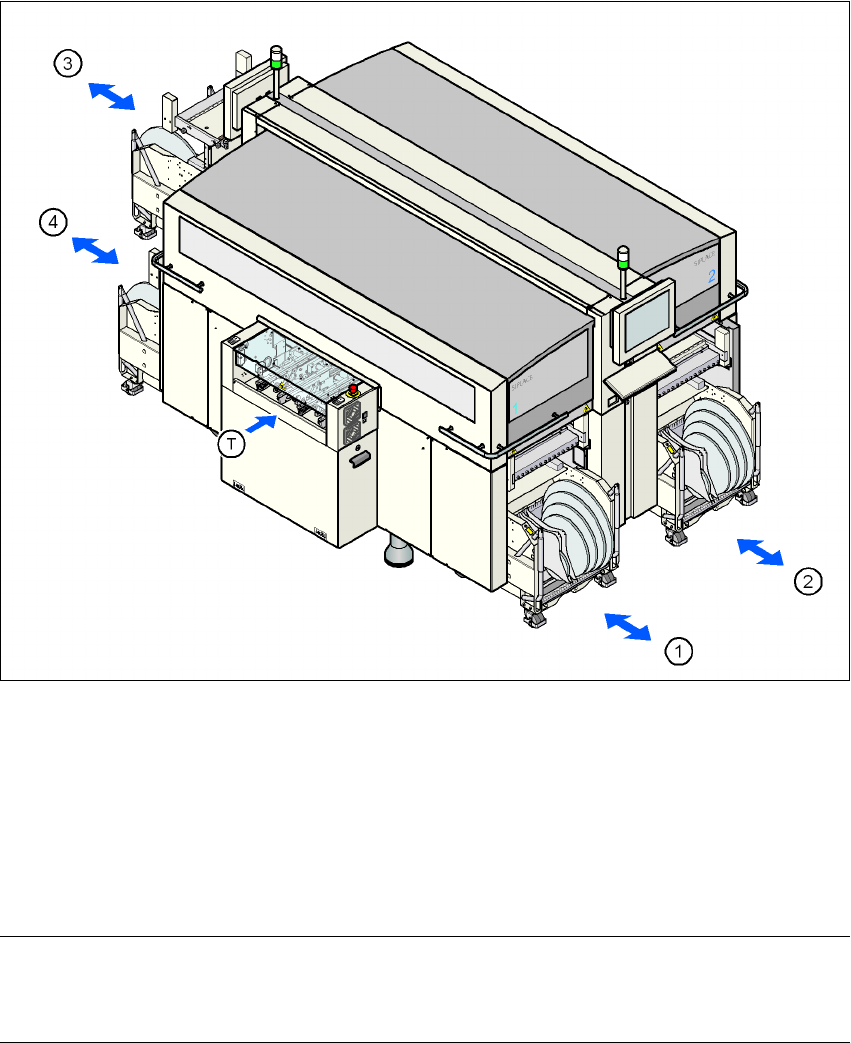

Kuva 3.12 - 1 Komponenttivaunujen asetuspaikat, SIPLACE HF
(1) Asettelupaikka 1
(2) Asettelupaikka 2
(3) Asettelupaikka 3
(4) Asettelupaikka 4
(T) Piirilevyn kuljetussuunta
OHJE 3
HF-sarjan komponenttivaunua ei voi käyttää yhdessä 20-segmenttisen Collect&Place-pään
kanssa.
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.12 Komponenttivaunu SIPLACE HF Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
226
VAROVASTI 3
SIPLACE HF komponenttivaunuja saa telakoida vain sellaisiin asetuspaikkoihin, joissa on asen-
nettuna SIPLACE HF komponenttivaunun sisäänvetolaite (kuva 5.11 - 6, sivu 364).
Komponenttivaunut ovat itsenäisiä moduuleja, jotka voidaan varustaa ulkoisella varustelupaikalla
syöttömoduuleilla. Komponenttivaunun vaihto vaatii siksi vain tuotantoprosessin lyhyen keskeyt-
tämisen.
OHJE:
Ulkoisilla varustelupaikoilla tarvitaan komponenttivaunua varten ulkoinen jännitelähde (katso
kappale 3.12.6, sivu 231).

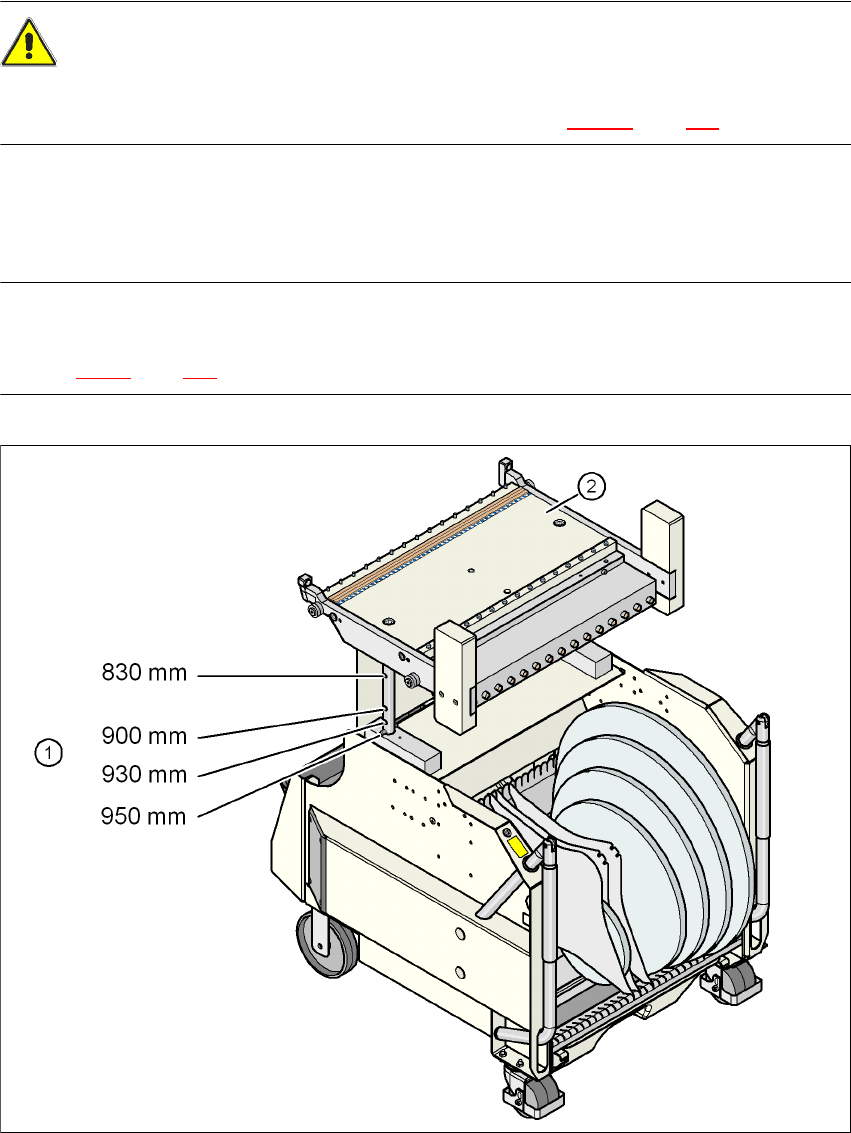

Kuva 3.12 - 2 Komponentti-vaunu SIPLACE HF 950 mm:n PL-kuljetuskorkeudella
(1) Reiät PL-kuljetuskorkeuksia varten 830 - 950 mm ohjauspylväissä
(2) Komponenttivaunun pöytä
