Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.12 Komponenttivaunu SIPLACE HF
233
3.12.8 Kiinnike keskimmäistä nauharullaa varten 3x8 mm S-syöttömoduulien
yhteydessä
Artikkeli-nro. 00119643-xx Sovitinlevy, komponenttivaunu HF/X/D3
Artikkeli-nro. 00141204-xx Nauharullapidike, syöttömoduuli 3x8 mm, V2
3x8 mm S -tyypin syöttömoduulit kuljettavat komponentteja kolmessa syöttömoduuliurassa nou-
toasemaan. Molempien ulkoisten urien nauharullat ovat jakolevyissä nauhakontissa. Keskimmäi-
nen nauharulla on järjestetty molempien nauharullien kautta ulkoiseen uraan.
Sen tähden keskimmäistä nauharullaa varten tarvitaan lisäksi:
– 1 adapterilevy nauharullapidikkeen nostamiseksi (pos. 1),
– molemmalle kahdelle syttömoduulille 1 nauharullanpidike (pos. 2) ja
– 1 lyhennetty ohjausrulla (pos. 3) nauharullapidikkeelle komponenttipöydän asetuspaikassa 1.
Adapterilevy on kiinnitetty neljällä sylinteriruuvilla komponenttivaunuun, nauharullapidikkeet pis-
tetään adapterilevyn neliöllisiin aukkoihin.
3

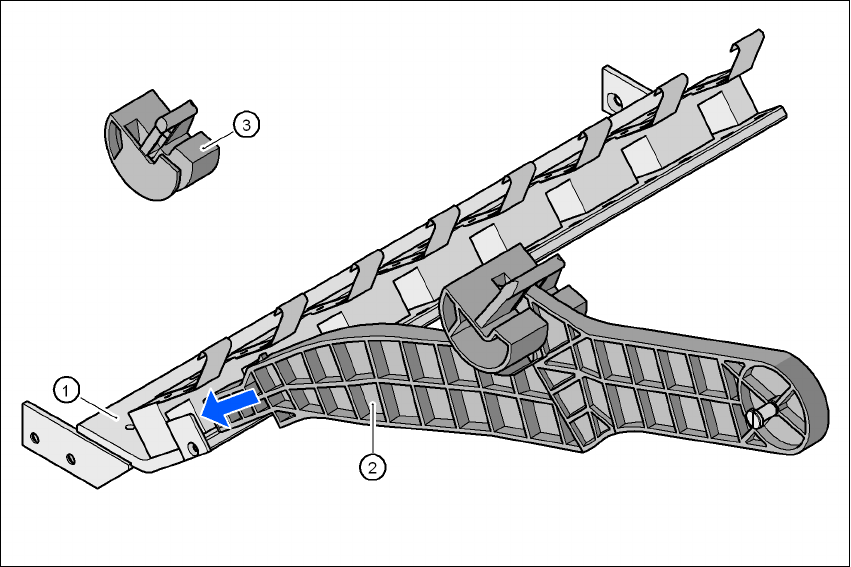

Kuva 3.12 - 7 Kiinnike keskimmäistä nauharullaa varten 3x8 mm S-syöttömoduulien yhteydessä
3
(1) Sovitinlevy
(2) Nauharullapidike
(3) Ohjausrulla, lyhennetty
3 Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
3.12 Komponenttivaunu SIPLACE HF Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
234
3.12.9 Syöttömoduulikiinnitys, komponenttivaunu SIPLACE HF
Artikkeli-nro. 00119623-xxKuljetinkiinnitys SIPLACE HF/X/D3
Syöttömoduulikiinnitys on ylimääräinen mekaaninen varmistus. Se estää vahingossa tapahtuvan
syöttömoduulin siirtämisen komponenttipöydällä ja ja sulkee pois iskeytymisvaaran ladontapään
kanssa.
Syöttömoduulikiinnitys on kiinnitetty ruuveilla komponenttipöydän etupuolelle. Kynnet kiinnittävät
syöttömoduulin jalat. Jokaista komponenttivaunua varten tarvitaan syöttömoduulikiinnitys.
3

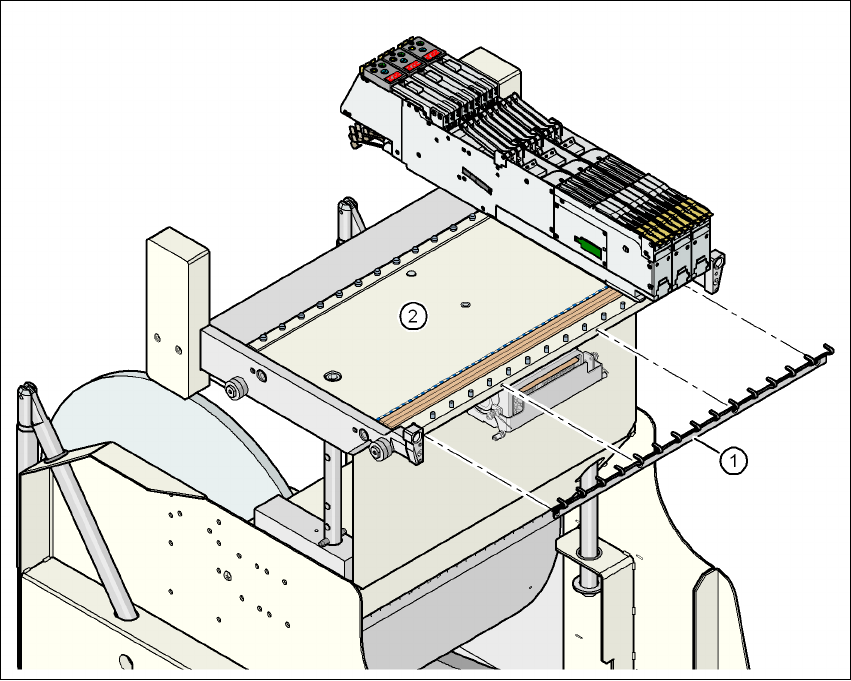

Kuva 3.12 - 8 Syöttömoduulikiinnitys, komponenttivaunu SIPLACE HF
3
(1) Syöttömoduulikiinnitys
(2) Komponenttipöytä
Käyttöohje SIPLACE X-sarja 3 Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 3.12 Komponenttivaunu SIPLACE HF
235
3.12.10 Nauhajätejohde SIPLACE HF
3

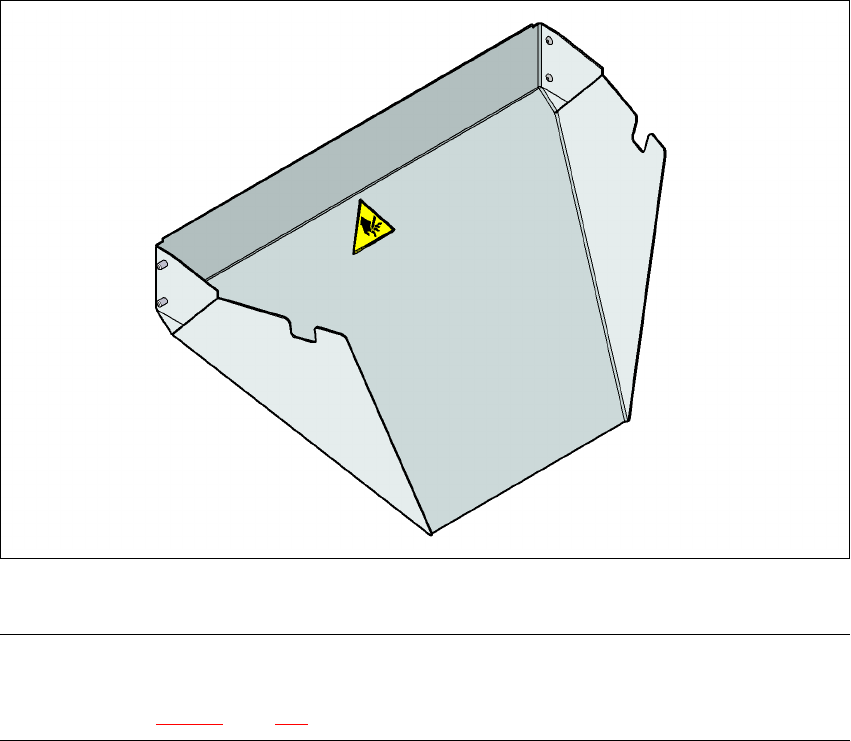

Kuva 3.12 - 9 Nauhajätejohde SIPLACE HF
OHJE 3
SIPLACE HF nauhajätejohteen voi asentaa SIPLACE HF komponenttivaunun sisäänvetolaittee-
seen (katso kuva 5.11 - 6, sivu 364.
