4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja 4.3 Automaatin asentaminen Alkaen ohjelmi sto versiosta SR.605.xx Painos 07/2008 FI 274 4 4 → T arkasta S1:n kytkinasennot: 1: OFF 2: Ei käytössä → Jatka kohdasta …
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
273
4.3.8.2 Akselipistoyksikkö X2 (portaali 1 ja portaali 3) - pistokkeen kiinnittäminen
→ Kiinnitä sähkökaapelit seuraavan kaavion mukaan:
4
Akselin
ohjausmoduuli
Pistoke
Liitäntäkaapeli Ohje
Pistoke Kaapeli
X41_1sq X41_1sq 03050899 Lukitse pistoke
X42_1sq X42_1sq 03050899 Lukitse pistoke
X45sq X45sq 03050900-W1 Lukitse pistoke
X46sq X46sq
03050900-W2
03050900-W3
Lukitse pistoke
X47sq X47sq
03050900-W4
03050900-W5
Lukitse pistoke
X01_3sq X4tr 03050891 Lukitse pistoke
X02_3sq X4tt 03050892 Lukitse pistoke
X05_3sq X4ur 03050901 Lukitse pistoke
X06_3sq X4ut 03050902 Lukitse pistoke
X01_1sq X1to 03009791 Työnnä vasteeseen saakka
X02_1sq X3to 03009792 Työnnä vasteeseen saakka
X03_1sq X5to 03009793 Työnnä vasteeseen saakka
X04_1sq X1tp 03009794 Työnnä vasteeseen saakka
X05_1sq X1uo 03009811 Työnnä vasteeseen saakka
X06_1sq X3uo 03009812 Työnnä vasteeseen saakka
X07_1sq X5uo 03009813 Työnnä vasteeseen saakka
X08_1sq X1up 03009814 Työnnä vasteeseen saakka
X09_1sq X3tp 03009795 Työnnä vasteeseen saakka
X10_1sq X5tp 03009796 Työnnä vasteeseen saakka
X11_1sq X3up 03009815 Työnnä vasteeseen saakka
X12_1sq X5up 03009816 Työnnä vasteeseen saakka
X03_3sq X03_3sq 03050893 Lukitse pistoke
X04_3sq X04_3sq 03050894 Lukitse pistoke
X07_3sq X07_3sq 03050903 Lukitse pistoke
X08_3sq X08_3sq 03050904 Lukitse pistoke
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
274
4
4
→ Tarkasta S1:n kytkinasennot:
1: OFF
2: Ei käytössä
→ Jatka kohdasta 4.3.8.7
"Akselipistoyksikön asentaminen", sivu 279.
X09_3sq X09_3sq 03050896 Lukitse pistoke
X10_3sq X10_3sq 03050895 Lukitse pistoke
X11_3sq X11_3sq 03050906 Lukitse pistoke
X12_3sq X12_3sq 03050905 Lukitse pistoke
X30_1sq X30_1sq 03010052 Ruuvaa kiinni
X30_2sq X30_2sq 03010054 Ruuvaa kiinni
Akselin
ohjausmoduuli
Pistoke
Liitäntäkaapeli Ohje
Pistoke Kaapeli
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
275

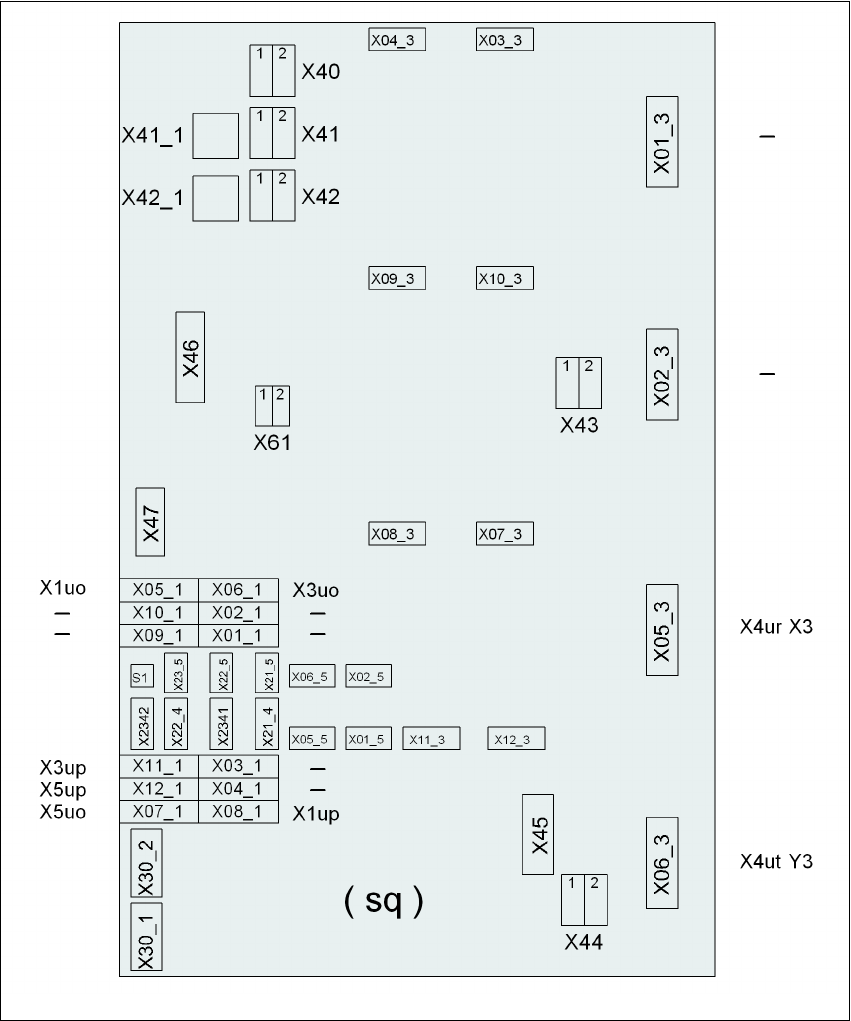

4.3.8.3 Akselin ohjausmoduuli X3 (portaali 3) - sähköiset liitäntäpaikat
4
4
Kuva 4.3 - 12 Akselin ohjausmoduuli X3 (portaali 3), takapuoli - sähköiset liitäntäpaikat
Pistoke
Pistoke
Pistoke
