4.3.8.5 Akselipistoyksikkö X4 (portaali 2 ja portaali 3) - sähköliitäntäpaikat
4

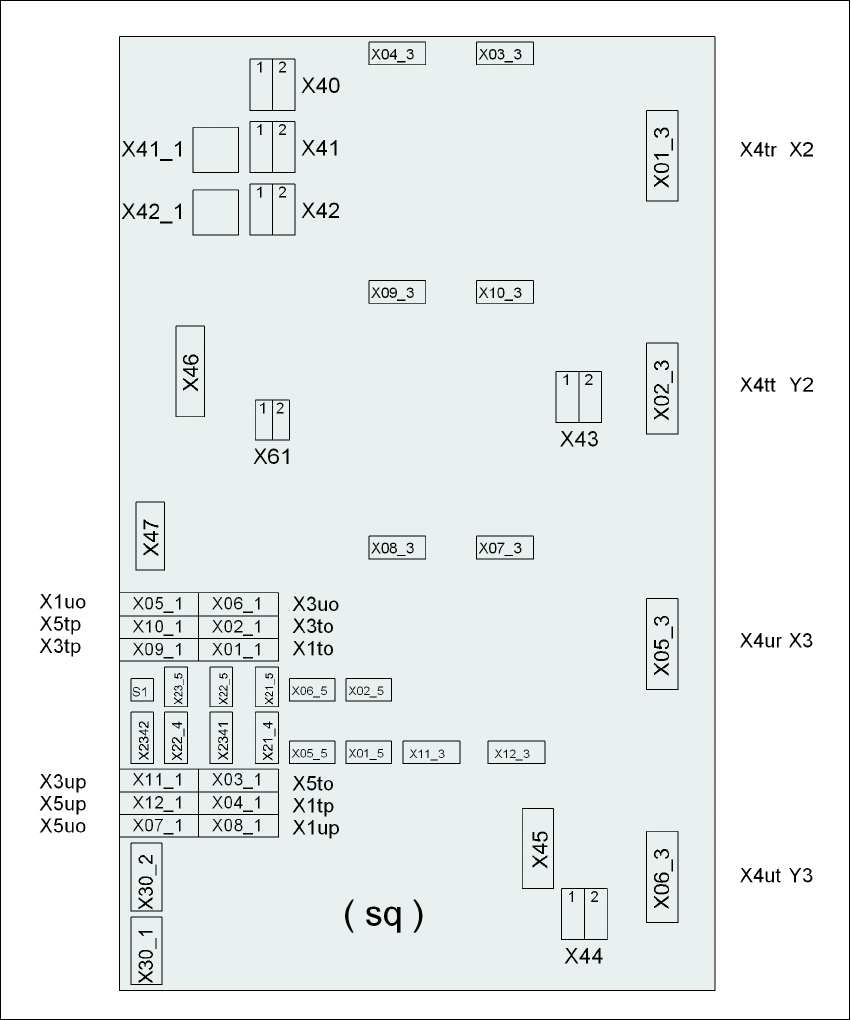

Kuva 4.3 - 13 Akselipistoyksikkö X4 (portaali 2 ja portaali 3), takasivu - sähköliitäntäpaikat
Pistoke
Pistoke
Pistoke
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
278
4.3.8.6 Akselipistoyksikkö X4 (portaali 2 ja portaali 3) - pistokkeen kiinnittäminen
→ Kiinnitä sähkökaapelit seuraavan kaavion mukaan:
4
Akselin
ohjausmoduuli
Pistoke
Liitäntäkaapeli Ohje
Pistoke Kaapeli
X41_1sq X41_1sq 03050899 Lukitse pistoke
X42_1sq X42_1sq 03050899 Lukitse pistoke
X45sq X45sq 03050900-W1 Lukitse pistoke
X46sq X46sq
03050900-W2
03050900-W3
Lukitse pistoke
X47sq X47sq
03050900-W4
03050900-W5
Lukitse pistoke
X01_3sq X4tr 03050891 Lukitse pistoke
X02_3sq X4tt 03050892 Lukitse pistoke
X05_3sq X4ur 03050901 Lukitse pistoke
X06_3sq X4ut 03050902 Lukitse pistoke
X01_1sq X1to 03009791 Työnnä vasteeseen saakka
X02_1sq X3to 03009792 Työnnä vasteeseen saakka
X03_1sq X5to 03009793 Työnnä vasteeseen saakka
X04_1sq X1tp 03009794 Työnnä vasteeseen saakka
X05_1sq X1uo 03009811 Työnnä vasteeseen saakka
X06_1sq X3uo 03009812 Työnnä vasteeseen saakka
X07_1sq X5uo 03009813 Työnnä vasteeseen saakka
X08_1sq X1up 03009814 Työnnä vasteeseen saakka
X09_1sq X3tp 03009795 Työnnä vasteeseen saakka
X10_1sq X5tp 03009796 Työnnä vasteeseen saakka
X11_1sq X3up 03009815 Työnnä vasteeseen saakka
X12_1sq X5up 03009816 Työnnä vasteeseen saakka
X03_3sq X03_3sq 03050893 Lukitse pistoke
X04_3sq X04_3sq 03050894 Lukitse pistoke
X07_3sq X07_3sq 03050903 Lukitse pistoke
X08_3sq X08_3sq 03050904 Lukitse pistoke
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
279
→ Tarkasta S1:n kytkinasennot
1: ON
2: Ei käytössä
4.3.8.7 Akselipistoyksikön asentaminen
→ Nosta akselin ohjausmoduuli varovasti kiskoille kiinnityssarjassa.
→ Varo, etteivät kaapelit jää puristukseen.
→ Työnnä akselin ohjausmoduuli kiinnityssarjaan vasteeseen saakka.
→ Varmista akselin ohjausmoduuli lieriöruuvilla.
→ Asenna Makrolon-kansi.
→ Kiinnitä maadoituskaapeli oviin (pos. 2 kuvassa 4.3 - 8
, sivu 267), kuten on esitetty kuvassa
4.3 - 9
sivulla 270.
→ Lukitse ovet
4.3.8.8 Asenna sivupellit
→ Kiinnitä maadoituskaapeli jokaiseen sivupeltiin (pos. 6 kuvassa 4.3 - 8, sivu 267), kuten on
esitetty kuvassa 4.3 - 9
sivulla 270.
→ Kiinnitä kukin sivupelti kuudella lieriöruuvilla koneen runkoon.
OHJE 4
Jos tulokuljetus on irrotettu, jatka kohdasta 4.3.9
" Syöttökuljetuksen asentaminen" sivulla 280.
Jos tulokuljetus on asennettu, etene asennustöissä kohdan 4.3.13
"Merkkilamppujen asennus"
sivulla 293 mukaisesti.
X09_3sq X09_3sq 03050896 Lukitse pistoke
X10_3sq X10_3sq 03050895 Lukitse pistoke
X11_3sq X11_3sq 03050906 Lukitse pistoke
X12_3sq X12_3sq 03050905 Lukitse pistoke
X30_1sq X30_1sq 03010054 Ruuvaa kiinni
X30_2sq X30_2sq 03010054 Ruuvaa kiinni
Akselin
ohjausmoduuli
Pistoke
Liitäntäkaapeli Ohje
Pistoke Kaapeli
