Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
283
→ Poista molemmat sivupellit (pos. 6 kuvassa 4.3 - 15, sivu 282).
VAROVASTI 4
Älä ruuvaa kolmea alinta ruuvia heti kokonaan pois, vaan löysää ainoastaa niitä, jotta sivu-
pelti ei putoa alas.
→ Irrota maadotuskaapeli sivupellistä.
→ Poista molemmat ovet (pos. 2 kuvassa 4.3 - 15
, sivu 282) kiinnityssarjasta (pos. 1).
OHJE: 4
Jotta vältytään vaurioilta, on suositeltavaa, että toinen henkilö auttaa kiinnityssarjan asen-
nuksessa.
→ Poista Box-PC-yksikkö
a
(pos. 8 kuvassa 4.3 - 15, sivu 282) ja akselipistoyksikkö (pos. 9 ku-
vassa 4.3 - 15
, sivu 282) automaatin sivulta, jotta saat riittävästi tilaa lisärakenteen asentami-
seen (pos. 1 kuvassa 4.3 - 15
, sivu 282).
→ Huomioi, että liitoskaapelit Box-PC-yksikköön ja akselipistoyksikköön eivät jää kiristykseen.
→ Nosta kiinnityssarjaa (pos. 1 kuvassa 4.3 - 15
, sivu 282) koneen rungossa ja sijoita se niin,
että molemmat asennuskulmat ovat pistoyksikkökiskolla (pos. 7 kuvassa 4.3 - 15
, sivu 282).
VAROVASTI 4
Varo, ettei kiinnityssarja törmää PL-kuljetuksen kuusikulma-akselin kanssa ja väänny sa-
malla mutkalle.
→ Kiinnitä kiinnityssarja neljää M6x16-lieriöruuvia ja niihin kuuluvia aluslevyjä käyttäen (pos. 3
kuvassa 4.3 - 15
, sivu 282).
a) Katso luku 4.3.11, sivu 287
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
284
4.3.10.3 Kuusikulma-akselin ohjauksen kiinnittäminen
→ Kiinnitä kiinnityssarjassa yksittäiskuljetuksen yhteydessä yksi ohjaus kuusikulma-akselia var-
ten (pos. 8 kuvassa 4.3 - 14
, sivu 280) kukin aina kahdella M6x16-lieriöruuvilla ja aluslevyllä.
→ Kiinnitä kiinnityssarjassa kaksoiskuljetuksen yhteydessä kaksi ohjausta Kuusikulma-akselia
varten (pos. 8 kuvassa 4.3 - 14
, sivu 280) kukin aina kahdella M6x16-lieriöruuvilla ja alusle-
vyllä.
4.3.10.4 Sähkökaapeliliitäntöjen muodostaminen - kiinnityssarja piirilevyjen tulopuolella
4
Lisärakenteen vasen sivu
(kuljetussuuntaan katsottuna)
Pistokkeella/
kaapelilla
Pistokkeelle/
kaapelille
Käynnistys-/pysäytyspainike
Kytkin PL-kuljetinsuojus
X61/03020410 X61/03002537
Suojakannen kytkin, asettelupaikka 4
X54/03020409 X54/03002540
Painike komponenttivaunun sisäänvetolaitteisto,
asetuspaikka 4
X242/03021056 X242/03021054
Lisärakenteen oikea sivu
(kuljetussuuntaan katsottuna)
Pistokkeella/
kaapelilla
Pistokkeelle/
kaapelille
HÄTÄ-SEIS-painike
Käynnistys-/pysäytyspainike
X64/03020687 X64/03002538
Suojakannen kytkin, asettelupaikka 1
X51/03020409 X51/03002539
Painike komponenttivaunun sisäänvetolaitteisto,
asetuspaikka 1
X212/03021056 X212/03021051
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
285
4.3.10.5 Maadoituskaapelin asentaminen oviin
→ Kiinnitä molemmat maadoituskaapelit oviin (pos. 4 kuvassa 4.3 - 15, sivu 282) seuraavalla
tavalla koneen rungossa:
4

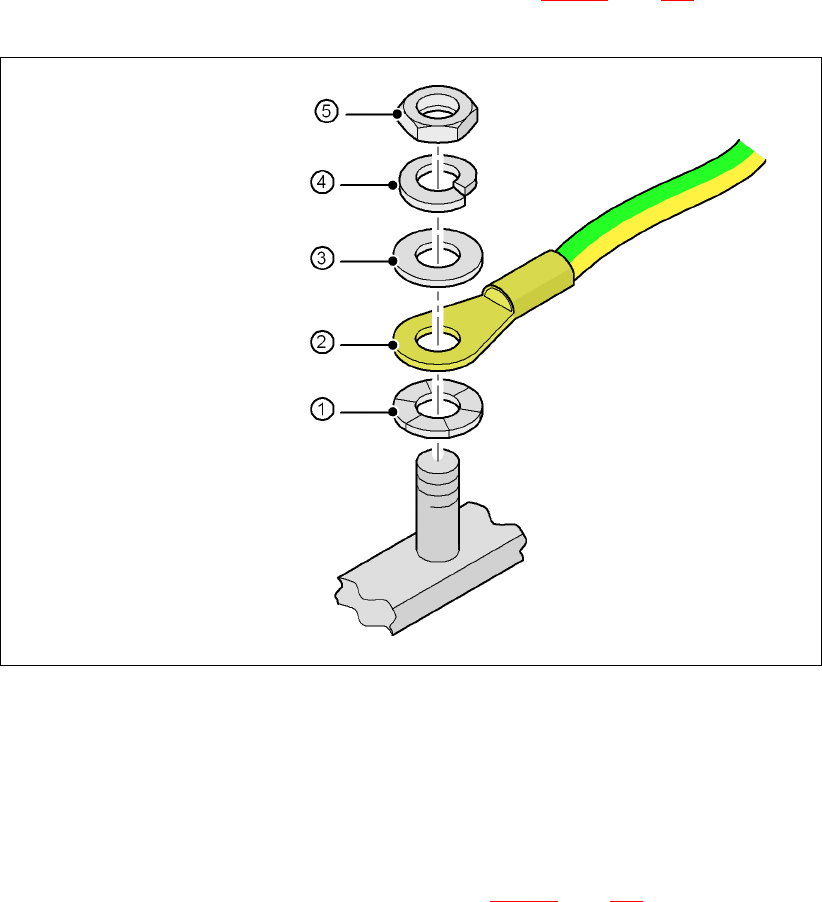

Kuva 4.3 - 16 Maadoituskaapelin asentaminen
4
4
4
4
4
4.3.10.6 Tarkasta ja säädä suojakannen kytkimet
→ Tarkista suojakansikytkimien toiminta (pos. 2 kuvassa 4.3 - 17, sivu 286).
→ Säädä tarvittaessa suojakansikytkimet (katso huolto-ohje).
4
Kuusikulmamutteri M5
Jousirengas M5, DIN 7980
Aluslevy M5, DIN 125
Kaapelikenkä, renkaan muotoi-
Kosketinlevy
