4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja 4.3 Automaatin asentaminen Alkaen ohjelmi sto versiosta SR.605.xx Painos 07/2008 FI 296 4.3.15.2 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän vasem man reun…
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
295
4.3.15 Koneen jalkojen ja kiinteän PL-kuljettimen reunojen etäisyysmitat
4.3.15.1 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän oikean reunan etäisyysmitat
4

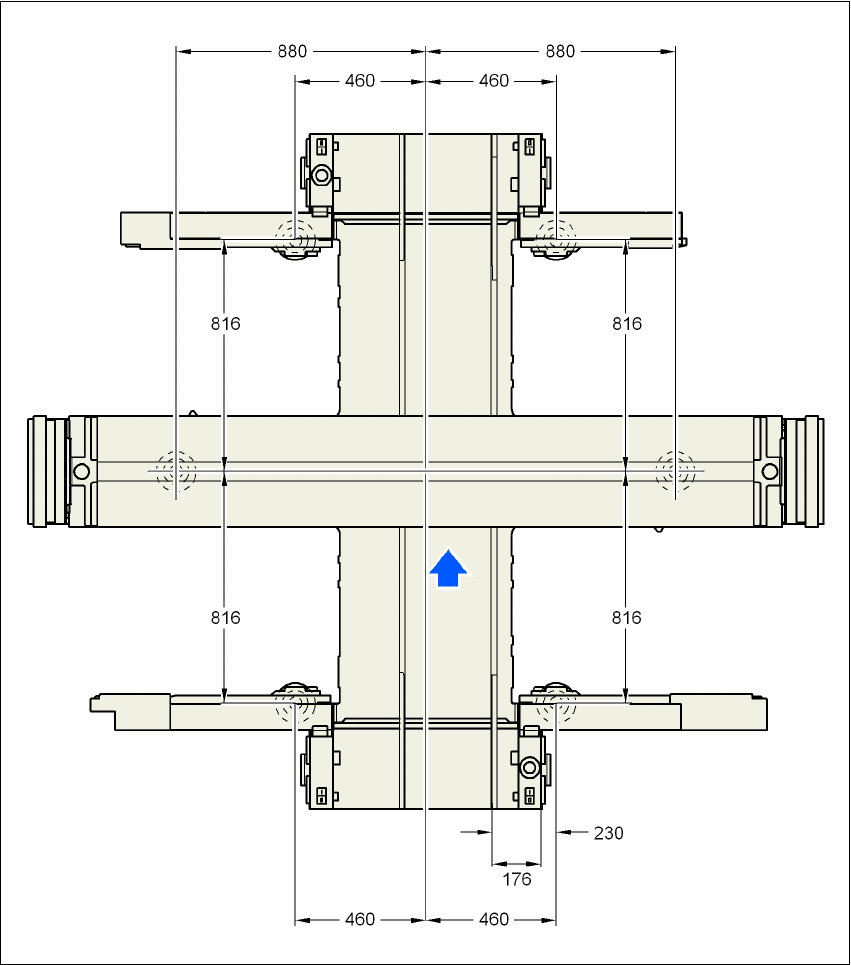

Kuva 4.3 - 22 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän oikean reunan etäisyysmitat millimetreinä
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
296
4.3.15.2 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän vasemman reunan
etäisyysmitat
4

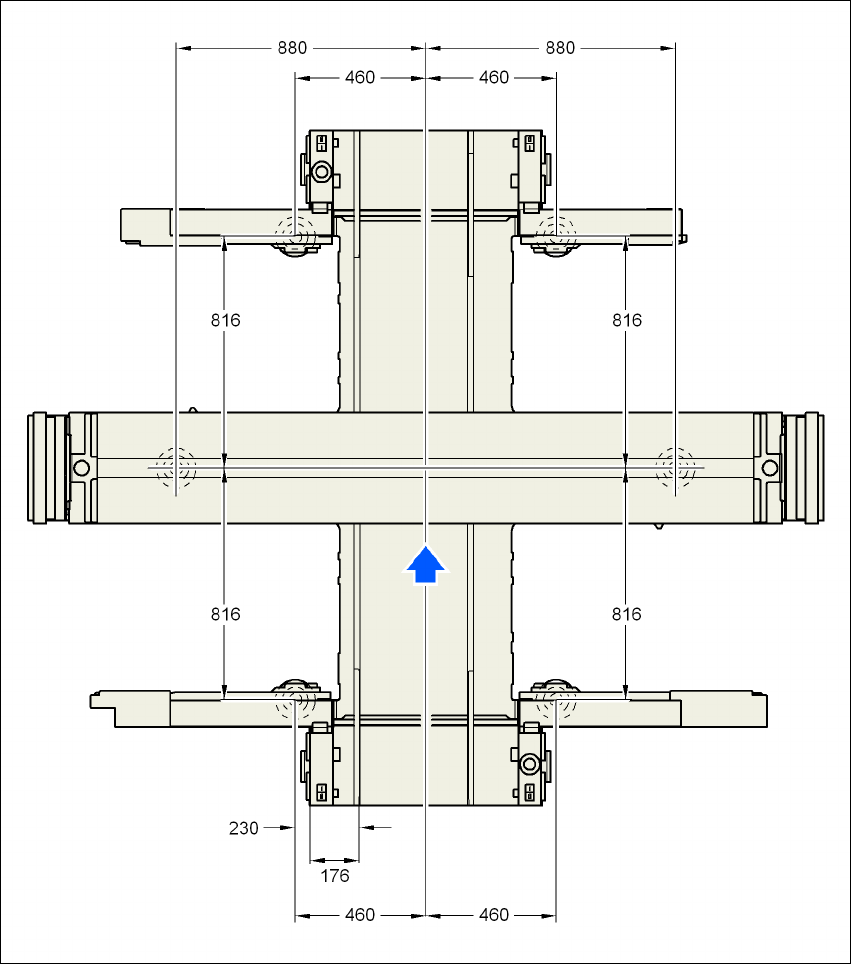

Kuva 4.3 - 23 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän vasemman reunan etäisyysmitat millimetreinä
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.3 Automaatin asentaminen
297
4.3.15.3 Koneen jalkojen ja PL-kaksoiskuljettimen kiinteän oikean reunan etäisyysmitat
4

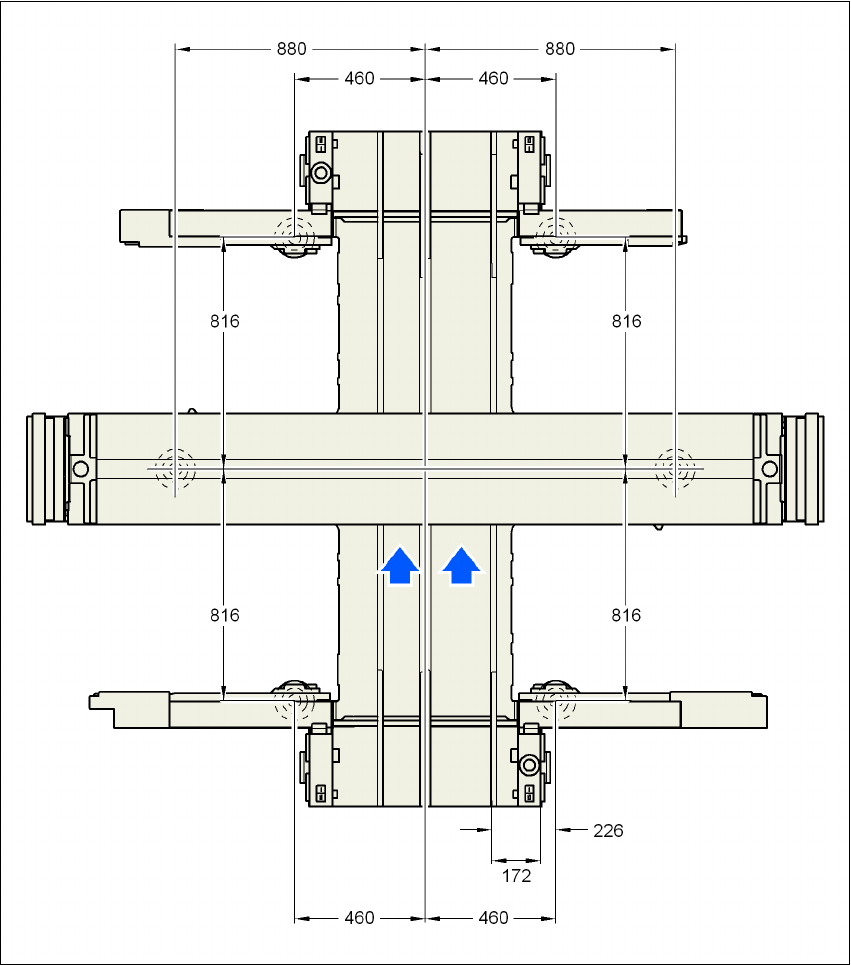

Kuva 4.3 - 24 Koneen jalkojen ja PL-kaksoiskuljettimen kiinteän oikean reunan etäisyysmitat millimetreinä
