Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen 311 4.4.2 SIPLACE HF komponenttivaunun sovitus PL-k…
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
310
4
Kuva 4.4 - 2 Kiinnitä asennusapukannatin SIPLACE X komponenttivaunun komponenttipöytään
(1) Asennusapukannatin
(2) Nostosilmukka
(3) Kuusiokoloruuvi DIN 912, M8 x 50, 2 kappaletta
(4) M8-kierrereikä komponenttipöydässä, 2x
(5) Tukipalkki, 2 kappaletta
(6) Spiraalipuikko, DIN 7343, 8 x 40 - St, 2 kappaletta
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen
311
4.4.2 SIPLACE HF komponenttivaunun sovitus PL-kuljetuskorkeuteen
S-syöttömoduulien komponenttivaunu voidaan muutamin liikkein säätää seuraaville piirilevyn kul-
jetuskorkeuksille:
830 mm ± 15 mm (vakiokorkeus)
900 mm ± 15 mm
930 mm ± 15 mm
950 mm ± 15 mm (SMEMA-korkeus) 4
4

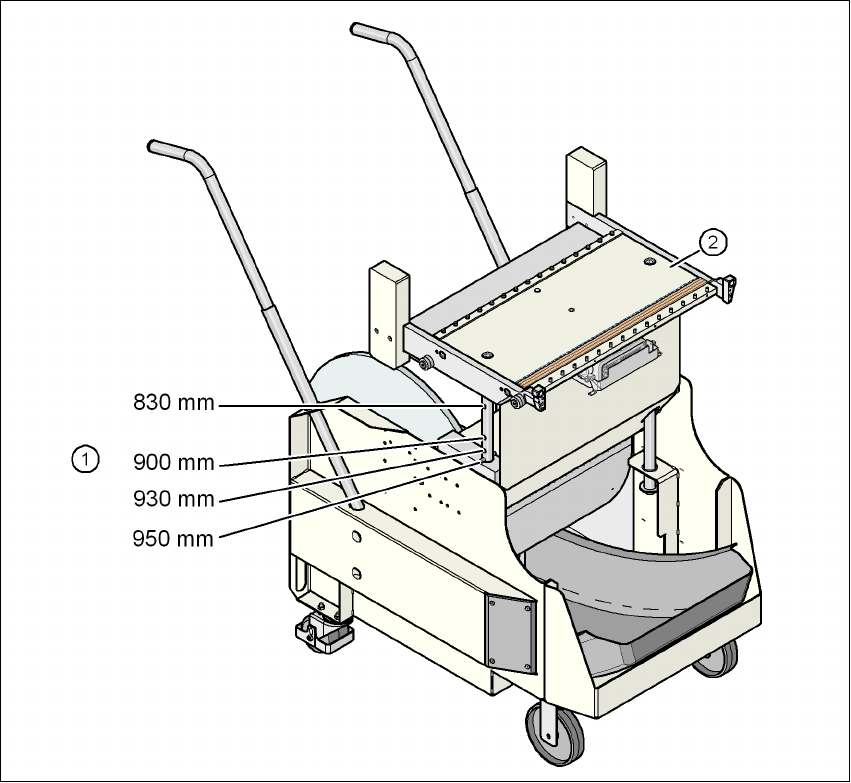

Kuva 4.4 - 3 Komponenttivaunu (SIPLACE HF-sarja) 950 mm:n PL-kuljetuskorkeudella
(1) Reiät PL-kuljetuskorkeuksia varten 830 - 950 mm ohjauspylväissä
(2) Komponenttivaunun pöytä
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
312
4.4.2.1 Varoitusohjeet
VAROITUS 4
Vain Siemens-yrityksen teknikot tai pätevät henkilöt voivat muuttaa komponenttivaunun korkeutta.
→ Ota lisäksi huomioon voimassa olevat turvallisuustoimenpidemääräykset.
→ Ota kaikki kuljettimet komponenttipöytälevyltä, kun haluat siirtää komponenttipöytää korke-
alla.
4.4.2.2 Työkalut ja apuvälineet
Komponenttivaunun korkeuden asettamiseen tarvitaan seuraavanlaisia työkaluja ja apuvälineitä:
– Vasara
– Läpilyöntipuikko, 8 mm
– Rengasruuvi M12-kierteellä komponenttivaunun pöydän nostamiseksi,
DIN 580 M12-St, artikkeli-nro. 00048350-xx
– Nostolaitteisto komponenttivaunun pöydän nostamiseksi, kantovoima vähintään 80 kg
4.4.2.3 Komponenttivaunun korkeuden muuttaminen
VAROITUS 4
Nosta alas kaikki kuljettimet komponenttivaunun pöytälevyltä.
→ Ruuvaa rengasruuvi kiinni komponenttivaunun pöydän M12-poraukseen (pos. 1 kuvassa 4.4
- 4, sivu 313).
→ Aseta nostolaitteen koukku nostosilmukkaan (pos. 2 kuvassa 4.4 - 4
, sivu 313).
→ Nosta komponenttivaunun pöytää hieman ylös, kunnes spiraalipuikot ovat vapaina (pos. 3
kuvassa 4.4 - 4
, sivu 313).
→ Lyö läpilyöntipuikolla spiraalipuikot kummallakin sivulla varovasti ulos.
→ Aseta kierrekiinnitysnastat halutun PL-kuljetuskorkeuden porauksiin (katso kuva 4.4 - 3
, sivu
311
).
→ Laske komponenttivaunun pöytää hitaasti alas, kunnes spiraalipuikot ovat tukipölkyissä (pos.
4 kuvassa 4.4 - 4
).
→ Ruuvaa rengasruuvi pois komponenttivaunun pöydästä.
