4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja 4.6 Tyhjänauhajohdekanan sovittaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 316 4.6.1.1 T urvallisuusohjeit a V AROITUS 4 → Sammuta automaatti pää…
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.6 Tyhjänauhajohdekanan sovittaminen
315
→ Säädä pidennyslevy (pos. 2 kuvassa 4.5 - 1, sivu 314) siten, että alareunan ja lattian välinen
etäisyys on maksimissaan 320 mm + 20 mm (katso kuva 4.5 - 1
, sivu 314).
4.6 Tyhjänauhajohdekanan sovittaminen
4.6.1 Tyhjänauhajohdekanavan sovitus komponentin korkeuteen
Jos käytössä on syöttömoduuleja, jotka käyttävät nauhoja, joiden taskukorkeus on > 12 mm, niin
jakolevy (pos. 1 kuvassa 4.6 - 1
) on poistettava.
4

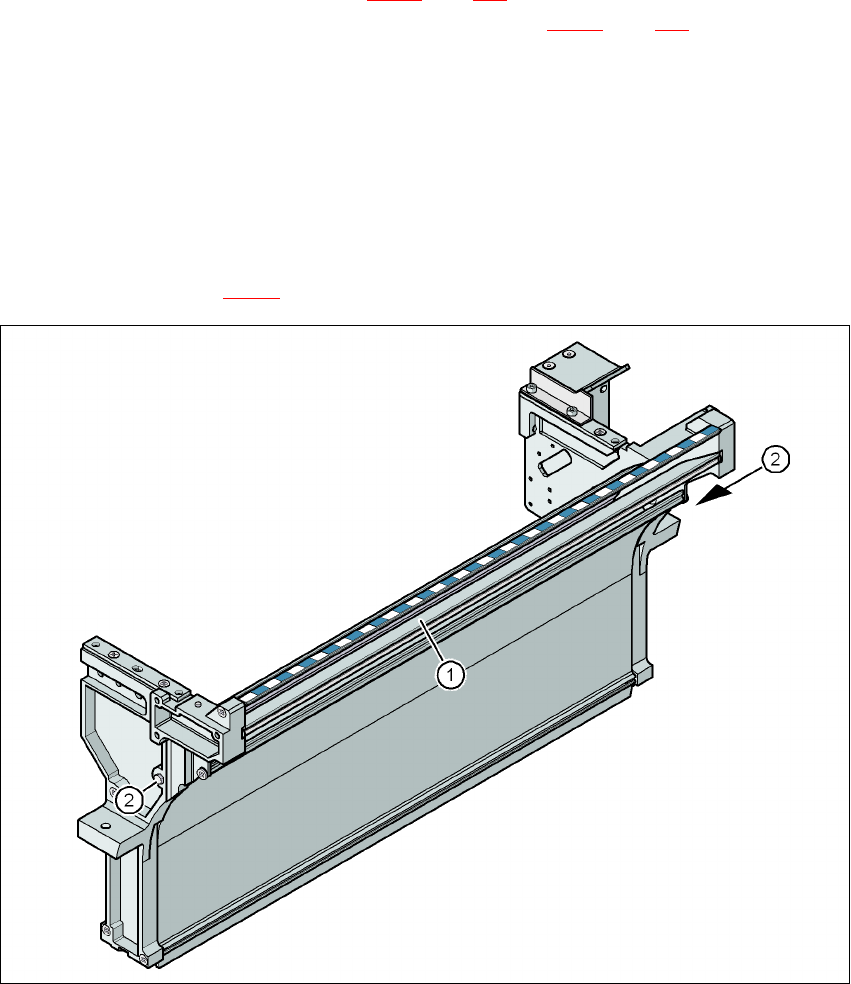

Kuva 4.6 - 1 Tyhjänauhajohdekanava SIPLACE X-sarja
(1) Jakolevy nauhoille > 12 mm irrotettavissa
(2) DIN 93384 - M4x20 ruuvi, 2 kpl
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.6 Tyhjänauhajohdekanan sovittaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
316
4.6.1.1 Turvallisuusohjeita
VAROITUS 4
→ Sammuta automaatti pääkytkimestä irrottaessasi jakolevyä.
→ Irrota automaatti verkkosaannista ja paineilmahuollosta.
→ Varmista automaatti vastakytkentää vastaan, kuten on kuvattu kappaleessa 2.10
, sivulla 96.
→ Odota niin pitkään, kunnes leikkaimen käyttöpaine on alentunut arvoon 0 MPa.
→ Älä kosketa tyhjänauhajohtakanavan sisäpuolta.
4.6.1.2 Välilevyn poistaminen
→ Irrota molemmat kuusiokantamutterit M4 (pos. 2 kuvassa 4.6 - 1, sivu 315).
→ Vedä välilevy ulos (pos. 1 kuvassa 4.6 - 1
, sivu 315).
4.6.2 Tyhjänauhajohdekanavan SIPLACE HF sovitus komponentin korkeuteen
Kun asetetaan sellaiset syöttömoduulit, jotka työstävät nauhoja > 17 mm taskukoolla, kuten on
asian laita esimerkiksi 44 mm S DP-syöttömoduulien yhteydessä, jakolevy (pos. 1 kuvassa 4.6 -
2, sivu 317) on poistettava.
4.6.2.1 Turvallisuusohjeita
VAROITUS 4
→ Sammuta automaatti pääkytkimestä irrottaessasi jakolevyä.
→ Irrota automaatti verkkosaannista ja paineilmahuollosta.
→ Varmista automaatti vastakytkentää vastaan, kuten on kuvattu kappaleessa 2.10
, sivulla 96.
→ Odota niin pitkään, kunnes leikkaimen käyttöpaine on alentunut arvoon 0 MPa.
→ Käytä lujia suojakäsineitä.
→ Älä kosketa tyhjänauhajohtakanavan sisäpuolta.
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.6 Tyhjänauhajohdekanan sovittaminen
317
4
Kuva 4.6 - 2 Tyhjänauhajohtokanava komponentit-pudotettavan säiliön kanssa
(1) Jakolevy nauhoille > 17 mm irrotettavissa
(2) DIN 84 - M3x6 ruuvi, 2 kpl
4
4
4.6.2.2 Välilevyn poistaminen
→ Irrota molemmat urakantaruuvit (pos. 2 kuvassa 4.6 - 2)
→ Vedä välilevy ulos (pos. 1 kuvassa 4.6 - 2
).
