Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.6 Tyh jänauhajohdekanan sovittaminen 317 4 Kuva 4.6 - 2 T yhjänauhajohtokanava kom ponentit-pudotettavan s…
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.6 Tyhjänauhajohdekanan sovittaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
316
4.6.1.1 Turvallisuusohjeita
VAROITUS 4
→ Sammuta automaatti pääkytkimestä irrottaessasi jakolevyä.
→ Irrota automaatti verkkosaannista ja paineilmahuollosta.
→ Varmista automaatti vastakytkentää vastaan, kuten on kuvattu kappaleessa 2.10
, sivulla 96.
→ Odota niin pitkään, kunnes leikkaimen käyttöpaine on alentunut arvoon 0 MPa.
→ Älä kosketa tyhjänauhajohtakanavan sisäpuolta.
4.6.1.2 Välilevyn poistaminen
→ Irrota molemmat kuusiokantamutterit M4 (pos. 2 kuvassa 4.6 - 1, sivu 315).
→ Vedä välilevy ulos (pos. 1 kuvassa 4.6 - 1
, sivu 315).
4.6.2 Tyhjänauhajohdekanavan SIPLACE HF sovitus komponentin korkeuteen
Kun asetetaan sellaiset syöttömoduulit, jotka työstävät nauhoja > 17 mm taskukoolla, kuten on
asian laita esimerkiksi 44 mm S DP-syöttömoduulien yhteydessä, jakolevy (pos. 1 kuvassa 4.6 -
2, sivu 317) on poistettava.
4.6.2.1 Turvallisuusohjeita
VAROITUS 4
→ Sammuta automaatti pääkytkimestä irrottaessasi jakolevyä.
→ Irrota automaatti verkkosaannista ja paineilmahuollosta.
→ Varmista automaatti vastakytkentää vastaan, kuten on kuvattu kappaleessa 2.10
, sivulla 96.
→ Odota niin pitkään, kunnes leikkaimen käyttöpaine on alentunut arvoon 0 MPa.
→ Käytä lujia suojakäsineitä.
→ Älä kosketa tyhjänauhajohtakanavan sisäpuolta.
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 4.6 Tyhjänauhajohdekanan sovittaminen
317
4

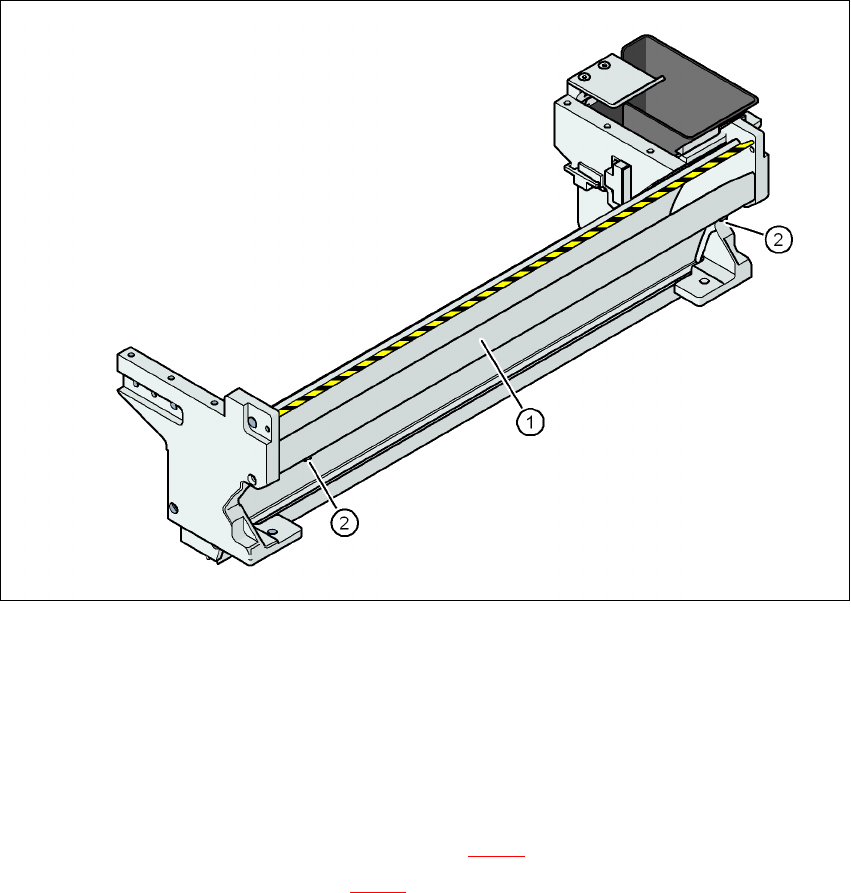

Kuva 4.6 - 2 Tyhjänauhajohtokanava komponentit-pudotettavan säiliön kanssa
(1) Jakolevy nauhoille > 17 mm irrotettavissa
(2) DIN 84 - M3x6 ruuvi, 2 kpl
4
4
4.6.2.2 Välilevyn poistaminen
→ Irrota molemmat urakantaruuvit (pos. 2 kuvassa 4.6 - 2)
→ Vedä välilevy ulos (pos. 1 kuvassa 4.6 - 2
).
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.7 Automaatin käyttöönotto Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
318
4.7 Automaatin käyttöönotto
4.7.1 Automaatin käyttöönotto asiakkaan luona
→ Tarkasta kaikkien rakenneryhmien kunnollinen istuvuus.
→ Pyyhi ennen X/Y-akselien kuljetusvarmistusten poistamista lineaarijohdekiskot nukkaamatto-
malla liinalla. Älä käytä tällöin mitään liuotinainetta (katso kohtaa 4.3.19
, sivu 307).
→ Kytke kone päälle ja suorita referenssiajo.
→ Kopioi ladontaohjelma tietokoneelle ja testaa se.
→ Tarkasta koneen nollapiste 3 - 4 h lämpimäksiajoajan jälkeen.
→ Varusta automaatti asiakkaan käyttöhenkilöston kanssa syöttömoduuleilla asiakkaan ladon-
taohjelman mukaisesti.
→ Perehdytä henkilöstö syöttömoduulien käsittelyyn JobGuide:n avulla.
→ Tarkasta kaikki asiakaskohtaisten lisävarusteiden (erityisesti softwaren) toiminta ja tilaa tar-
vittaessa tilauslomakkeella tai faksilla tarvittavat varaosat.
4.7.2 Asiakkaan henkilöstön opastus
→ Selitä henkilöstölle asiakaskohtaisesti asennetut lisävarusteet, erityisesti software / softwa-
ren yhteensopivuus.
→ Selitä ohjelmoijille linjatietokoneen / SIPLACE Pro:n ohjelmaeditorien toiminta.
→ Opasta käyttäjät ja asettajat asema-softwaren käyttämiseen.
→ Selita salasanasuojauksen toiminta.
→ Opasta asiakkaan henkilöstö käyttöohjeen ja kunnossapitoohjeen mukaisesti.
4.7.3 Testausajo tai tuotannon käynnistys
→ Testaa linja testauspiirilevyä tai asiakkaan piirileä käyttäen.
→ Tallenna asiakkaan tuote- ja tuotantotiedot, käsittele tiedot ja dokumentoi tiedot Installation
Report:iin.
→ Varmista tiedostot ja luovuta asiakkaalle varmistuskopiot.
