5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.1 Henkilöstöprofiilit Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
322
5.1.4 Käyttötaso "Ohjelmoija"
5.1.4.1 Koulutuskurssit
Löydät yleiskuvauksen koulutuskursseista osasta 1.3, sivu 30.
5.1.4.2 Tehtävät
Ohjelmoijan työtehtävät ovat seuraavanlaiset:
– CAD-tietojen valmistelu
– Näyttötietojen valmistus ja sovitus (teachen)
– Ladontaohjelmien laatiminen
– Uuden tilauksen toimeenpano
– Tiedostojen ylläpito
– Tietoturva
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.2 Käyttö- ja näyttölaitteet
323
5.2 Käyttö- ja näyttölaitteet
5.2.1 Sijainti
5

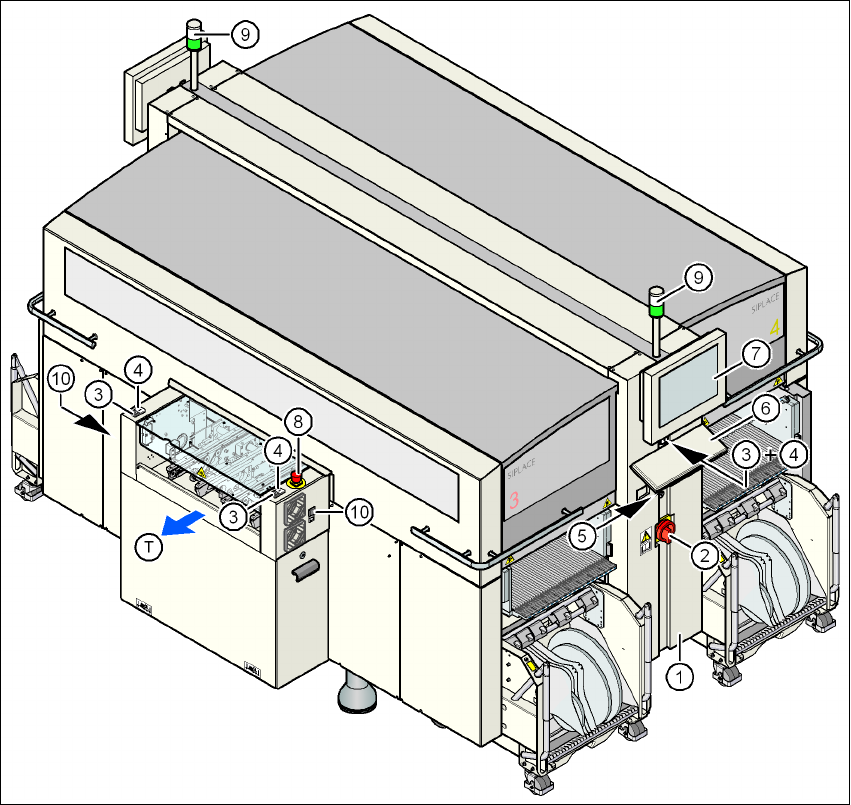

Kuva 5.2 - 1 Käyttö- ja näyttölaitteet
(1) Ohjauspaneeli virransyötön puolella (7) LCD-kuvaruutu
(2) Pääkytkin (8) HÄTÄ-SEIS-painike
(3) Pysäytyspainike (musta) (9) Ilmoitusvalot
(4) Käynnistyspainike (valkoinen) (10) Painike komponenttivaunun telakoin-
tiin ja irrotukseen
(5) Komponenttilaskuri
(6) Näppäimistö (T) Piirilevyn kuljetussuunta
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.2 Käyttö- ja näyttölaitteet Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
324
5.2.2 Kuvaus
Kaikki käyttöelementit on vähintään 1,40 m pituisen henkilön saavutettavissa.
Pääkytkin 5
Pääkytkin palvelee automaatin virransyötön päälle- ja poiskytkennässä.
VAROITUS
Myös pääkytkimen ollessa kytkettynä pois päältä automaatin sisällä olevat tietyt osat johtavat
hengenvaarallisia jännitteitä. 5
Pysäytyspainike 5
Tällä painikkeella pysäytetään automaatin ladontakäyttö.
Käynnistyspainike 5
Tällä painikkeella käynnistetään automaatti päältä pois kytkemisen jälkeen tai vikatoimintojen kar-
sinnan jälkeen.
HÄTÄ-SEIS-painike 5
HÄTÄ-SEIS-painike lukkiutuu, kun sitä painetaan. Virransyöttö portaaliakseleille, komponentti-
vaunuille, kuljetushihnoille ja leikkauslaitteille keskeytetään, jännitesyöttöä ladontapäiden tähtiak-
seleille pienennetään. Painike vapautetaan vääntämällä sitä.
Komponenttilaskuri 5
Komponenttilaskuri näyttää työstettyjen komponenttien lukumäärän.
LCD-kuvaruutu 5
Automaatin joka sivulla on litteä kuvaruutu, jossa käytetään LCD-tekniikkaa ja siinä on kosketus-
herkkä kuvaruudun pinta (Touch-Screen).
Näppäimistö 5
Kuvaruudun alapuolelle on asennettu näppäimistö.
ilmoitusvalot 5
Ilmoitusvalojen värijärjestys on valkoinen - vihreä. Ne ilmaisevat automaatin käyttötiloja ja virhe-
toimintoja.
