Näppäimistön alapuolella on käynnistys- ja pysäytyspainikkeet. Jos kuvaruutudialogissa kehote-
taan kytkemään irti tiettyjä toimintoja näillä painikkeilla, tämä ryhmittely helpottaa toisaalta irtikyt-
kemistä, toisaalta näiden toimintojen vuorovaikutteista valvontaa.
Pääkytkin 5
Pääkytkin on virransyötön komponentti. Piirilevyjen kuljetusuntaan nähden se on sijoitettu vasem-
malle ohjauspöydälle. Koska sitä tarvitaan yksinomaan palvelu- tai huoltotöihin, tämä on sen käyt-
tötoistuvuuden huomioiden ryhmitelty ergonomisesti.
5.2.3.2 Käyttöelementit automaatin syöttö- ja lähtöpuolella
Käyttöelementit automaatin syöttö- ja lähtöpuolilla ovat identtiset.
HÄTÄ-SEIS-painike, käynnistys- ja pysäytyspainike 5
PL-kuljetuksen tulo- ja lähtöpuolella on HÄTÄ-SEIS-painike ja kaksi käynnistys- ja pysäytyspaini-
ketta. Painikkeiden ryhmittely on valittu niin, että nämä ovat helposti ja nopeasti saavutettavissa
joka paikasta.
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.3 Käyttöolosuhdemerkkilampun huomioiminen
327
5.3 Käyttöolosuhdemerkkilampun huomioiminen
Merkkilamppu ilmoittaa automaatin käyttöolosuhteita ja virhetoimintoja.
5.3.1 Toimintakuvaus

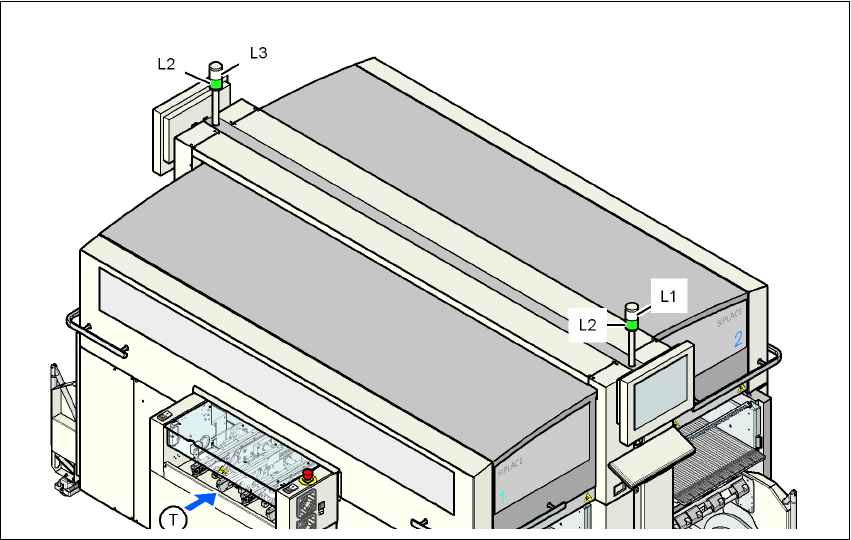

Kuva 5.3 - 1 Käyttöolosuhdemerkkilampun huomioiminen
L1 Häiriövalo (valkoinen, oikea)
L2 Käyttönäyttövalo (vihreä, molemmat lamput kytketty rinnakkain)
L3 Häiriövalo (valkoinen, vasen)
T Piirilevyn kuljetussuunta
5.3.2 Yleiset käyttötilat
– Käyttönäyttövalo L2 (vihreä) jatkuvasti päällä
Automaatti on käytössä
– Käyttönäyttövalo L2 (vihreä) vilkkuu
Automaatti odottaa piirilevyä syöttöhihnalla tai automaatti odottaa, että ulostulohihna vapau-
tuu.
– Oikeanpuoleinen häiriövalo L1 (valkoinen) vilkkuu
Automaatin oikealla puolella on yksi tai useampi rata tyhjänä. Automaatti latoo edelleen ole-
massaolevia komponentteja.
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.3 Käyttöolosuhdemerkkilampun huomioiminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
328
– Vasemmanpuoleinen häiriövalo L3 (valkoinen) vilkkuu
Automaatin vasemmalla puolella on yksi tai useampi rata tyhjänä. Automaatti latoo edelleen
olemassaolevia komponentteja.
– Oikeanpuoleinen häiriövalo L1 (valkoinen) jatkuvasti päällä - käyttönäyttövalo L2 (vihreä)
pois päältä
Automaatin oikealla puolella on virhe -> automaatti on pysähtynyt.
– Vasemmanpuoleinen häiriövalo L3 (valkoinen) jatkuvasti päällä - käyttönäyttövalo L2 (vihreä)
pois päältä
Automaatin vasemmalla puolella on virhe -> automaatti on pysähtynyt.
– Molemmat häiriölamput L1 ja L3 (valkoiset) jatkuvasti päällä - käyttönäyttövalo L2 (vihreä)
pois päältä
Koko automaatilla on esiintynyt virhe -> automaatti seisoo.
5.3.3 Ohjelmoidut käyttötilanäytöt
Vieressä olevassa taulukossa on listattu vakiokonfiguraatiossa (toimitusversio) ohjelmoidut käyt-
töolosuhdenäytöt ja niiden merkitys merkkilampun yksittäiselle valolle.
Taulukkoon sisältyvät merkitykset 'vilkumisen' ohella ovat taajuudelle, jolla lamppu vilkuu tietyn ta-
pahtuman yhteydessä. Tällöin esimerkiksi merkintä (1, 5) tarkoittaa seuraavaa:
– ensimmäinen luku sulkuilmaisussa antaa aikajänteen 100 msek-askelissa, joissa häiriölamp-
pu on kytketty päälle – yllä mainitussa esimerkissä siis 1 x 100 msek.
– toinen luku sulkuilmaisussa antaa aikajänteen 100 msek-askelissa, joissa häiriölamppu on
kytketty pois päältä – yllä mainitussa esimerkissä siis 5 x 100 msek.
5
L1 (valkoinen)
(oikeanpuolei-
nen valo)
L2 (vihreä) L3 (valkoinen)
(vasemman-
puoleinen valo)
Merkitys
Tilanäyttö
vilkkuu (1,10) vilkkuu (7,7) vilkkuu (1,10) Referenssiajo
muuttumaton vilkkuu (1,5) muuttumaton Odota kunnes akselit asemassa
muuttumaton vilkkuu (7,7) muuttumaton Varustelutietojen odottaminen
muuttumaton vilkkuu (7,7) muuttumaton Ajo-ohjelmatietojen odottaminen
muuttumaton vilkkuu (7,7) muuttumaton Pöytäohjelmiston lataaminen
muuttumaton vilkkuu (7,7) muuttumaton Asennon tunnistus
muuttumaton vilkkuu (1,10) muuttumaton Mustepisteen tunnistus
muuttumaton vilkkuu (7,7) muuttumaton Pipettikonfiguraatiotesti
muuttumaton vilkkuu (7,7) muuttumaton Syöttömoduulisijainnin tunnistus
muuttumaton vilkkuu (7,7) muuttumaton Rata on tyhjä
muuttumaton vilkkuu (7,7) muuttumaton Muuta rataa ei ole saatavissa
