5 Käyttöhenkilöstön t ehtävät Käyttöohje SIPLACE X-sarja 5.6 Syöttömoduulien varustaminen Alkaen ohjel mistoversiosta SR.605.xx Painos 07/2008 FI 350 5 Kuva 5.6 - 10 30 tai 45 mm leveiden S-syöttömoduulien asettaminen ko…
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.6 Syöttömoduulien varustaminen
349
5.6.5.1 Komponenttipöydän (SIPLACE HF) ja S-syöttömoduulien esivalmistelu
varustamista varten
→ Puhdista syöttömoduulin asetuspinta.
→ Puhdista asetuspinta komponenttipöydällä.
→ Poista irtonaiset komponentit komponenttipöydältä siveltimellä tai sopivalla suuttimella varus-
tetulla pölynimurilla.
VAROVASTI 5
Vältä komponenttien poistamista sormin komponenttipöydältä. Saatat mahdollisesti louk-
kaantua hienoista metallisiruista.
5.6.5.2 S-syöttömoduulien asettaminen
→ Aseta syöttömoduuli (pos. 1 kuvassa 5.6 - 9, sivu 348) ensin etusivu edellä - se on sivu, jossa
on urallinen pohja - komponenttipöydälle (pos. 4 kuvassa 5.6 - 9
, sivu 348) siten, että kom-
ponenttipöydän keskitintappi (pos. 2) liukuu syöttömoduulin uraan.
→ Laske sitten syöttömoduulia takapuolella, kunnes kalotti (pos. 3 kuvassa 5.6 - 9
, sivu 348) hä-
viää täysin syöttömoduulin reikään.
→ Huomioi, että syöttömoduuli asettuu paikalleen oikein komponenttipöydällä syöttömoduulin
leveyden mukaisesti (katso kuva 5.6 - 10
, sivu 350).
→ Tarkasta, onko syöttömoduuli tasaisesti komponenttipöydällä. Tee se napauttamalla sormella
syöttömoduulia sivusuunnasta. Moduuli ei tällöin saa liikkua.
→ Kiinnitä syöttömoduulin pistoke (pos. 5 kuvassa 5.6 - 9
, sivu 348) pistorasiaan, joka on ase-
tuspaikan alla. Tällöin pitää pistokkeen punaisen pisteen osoittaa kohti pistorasian punaista
pistettä.
OHJE 5
Huomioi, että käytät syöttömoduulin liitokseen ehdottomasti asetuspaikkaan kuuluvaa pisto-
rasiaa, koska syöttömoduuli saa ohjauspulssin pistorasian kautta. Syöttömoduuli ei toimi
mahdollisesti oikein, jos sitä ei kytketä oikeaan pistorasiaan. Yksityiskohtaista tietoa pistok-
keen ja pistorasian järjestyksestä saat kunkin syöttömoduulin käyttöohjeesta.
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.6 Syöttömoduulien varustaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
350
5

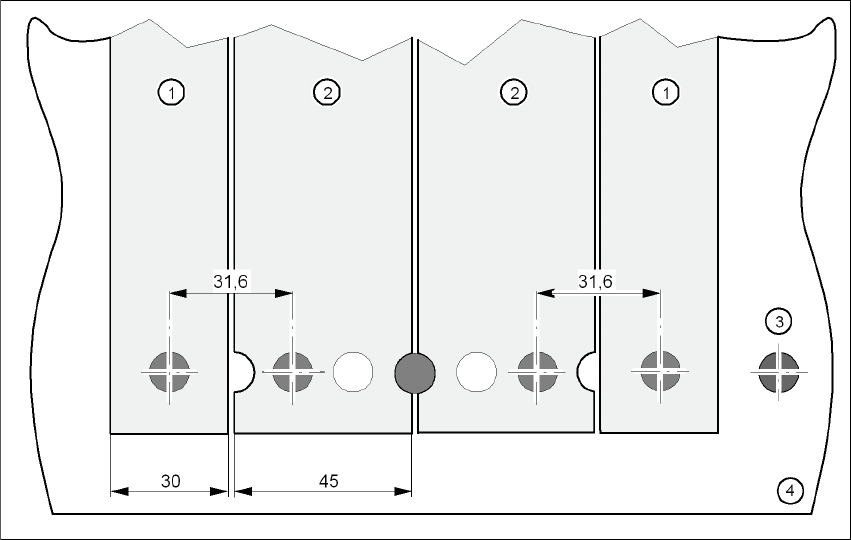

Kuva 5.6 - 10 30 tai 45 mm leveiden S-syöttömoduulien asettaminen komponenttipöydällä
(1) Syöttömoduuli, 30 mm leveä
(2) Syöttömoduuli, 45 mm leveä
(3) Kalotti
(4) Komponenttipöytä
5.6.6 X-syöttömoduulin asennus
X-syöttömoduulin asennus on kuvattu Jobguide:ssa.
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.7 X-syöttömoduulin LCD- ja statusnäyttöjen huomiointi
351
5.7 X-syöttömoduulin LCD- ja statusnäyttöjen huomi-
ointi
X-syöttömoduuleilla on monivärinen statusnäyttö käyttötilojen ilmoittamiseen (pos. 6 kuvassa 5.7
- 1) ja LCD-näyttö (pos. 1kuvassa
5.7 - 1
) tekstien esittämiseen.
5

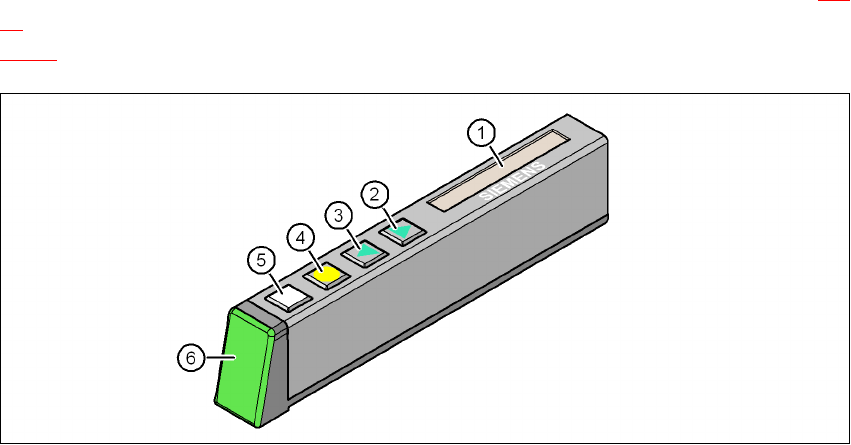

Kuva 5.7 - 1 X-syöttömoduulin painikkeet, LCD- ja statusnäyttö
(1) LCD-näyttö
(2) Painike ETEENPÄIN
(3) Painike TAAKSEPÄIN
(4) Painike FOLIO
(5) Painike SET
(6) Statusnäyttö, monivärinen
5.7.1 Statusnäyttö
–Vihreä:
Syöttömoduuli on käyttövalmis ja kuuluu nykyiseen varusteluun.
– Oranssi:
Ilmoisee varoitusta. Varoitusteksti tulee LCD-näytölle.
– Punainen:
On tapahtunut virhetoiminta. Virheilmoitus tulee LCD-näytölle.
– Ei valoa:
Syöttömoduuli eia kuuluu nykyiseen varusteluun.
