Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.11 Komponenttivaunun telakointi tai irrottaminen 359 Komponenttivaunun turvallisuuskonsepti edellytt ää, et…
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.11 Komponenttivaunun telakointi tai irrottaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
358
5.11 Komponenttivaunun telakointi tai irrottaminen
5.11.1 Turvallisuusohjeita komponenttivaunun telakointiin ja irrotukseen
VAROITUS 5
Turvallisuussyistä (puristumisvaara) komponenttivaunun saa telakoida tai irrottaa vain yksi ihmi-
nen.
5

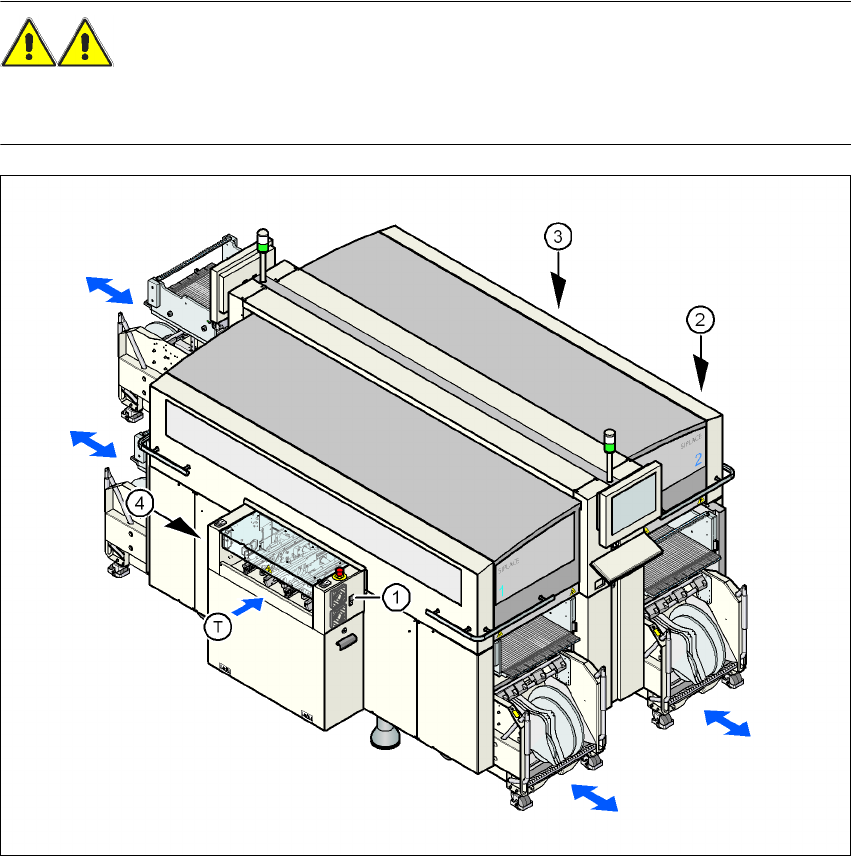

Kuva 5.11 - 1 Turvallisuusohjeita komponenttivaunun telakointiin ja irrotukseen
(1) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 1
(2) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 2
(3) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 3
(4) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 4
(T) Piirilevyn kuljetussuunta
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.11 Komponenttivaunun telakointi tai irrottaminen
359
Komponenttivaunun turvallisuuskonsepti edellyttää, että käyttäjä painaa painiketta (pos. 1, 2, 3 tai
4 kuvassa 5.11 - 1
, sivu 358) automaatin tulo- tai luovutuspuolella telakoidakseen komponentti-
vaunun tai irrottaakseen sen telakalta. Näin varmistetaan, että käyttäjä seisoo telakoinnin tai irro-
tuksen aikana aina sivuttain automaatilla. Lisäksi komponenttivaunun telakointi on mahdollista
vain suljettujen suojakansien yhteydessä.
5.11.2 Komponenttivaunun irrottaminen
→ Paina yhtä painikkeista automaatin tulo- tai luovutuspuolella (pos. 1, 2, 3 tai 4 kuvassa 5.11 -
1, sivu 358 niin kauan, kunnes komponenttivaunu on telakoitu.
→ Käännä molemmat kahvat ylöspäin (pos. 1 kuvassa 5.11 - 2
).
5

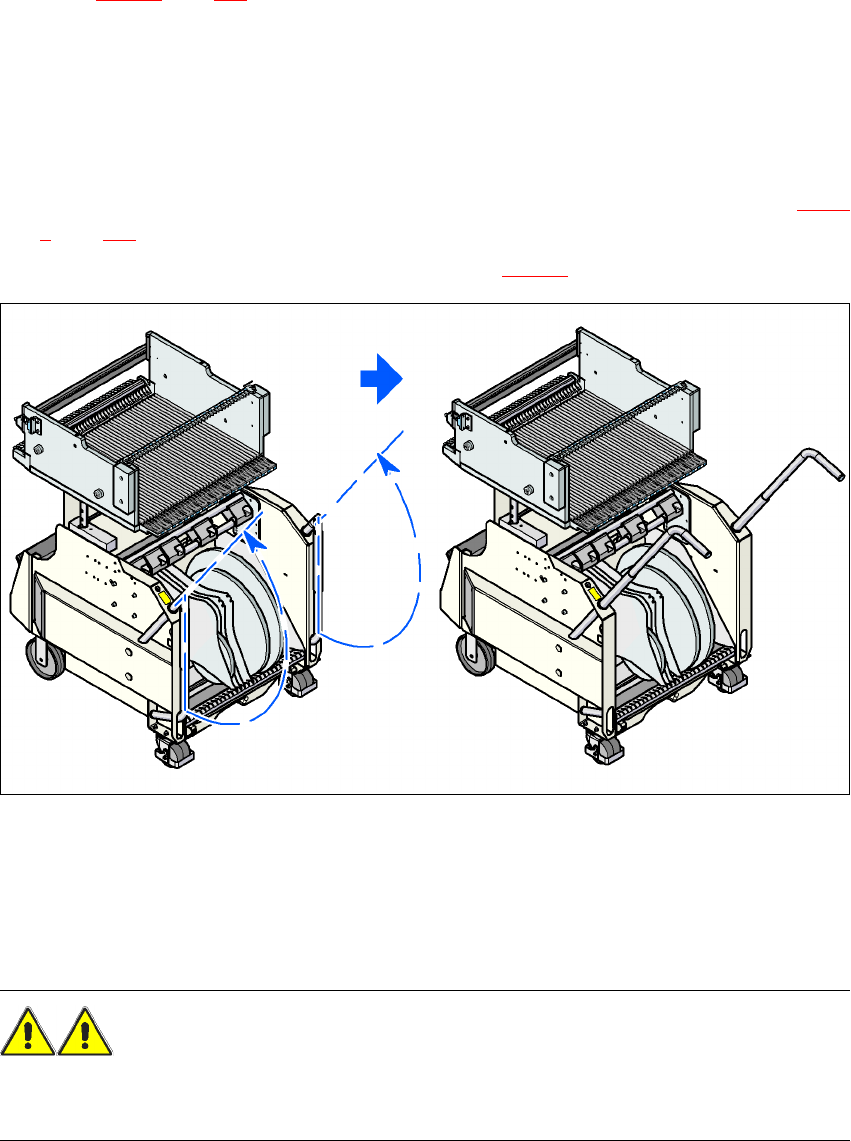

Kuva 5.11 - 2 Komponenttivaunu - kahvat työntämiseen ylöspäin kääntämiseksi
→ Vedä komponenttivaunu ulos automaatista molemmin käsin kahvoista vetämällä.
5.11.3 Turvallisuusohjeita komponenttivaunun liikuttamiseen
VAROITUS
Onnettomuuksien välttämiseksi noudata ehdottomasti jäjempänä olevia ohjeita komponenttivau-
nua liikutettaessa.
→ Tartu kahvoista komponenttivaunuun aina molemmin käsin, kun haluat sitä siirtää.
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.11 Komponenttivaunun telakointi tai irrottaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
360
→ Ota huomioon, että syöttömoduulien kanssa täysin ladottu komponenttivaunu voi kaatua n.
20° kaltevuudesta sivuttain tai eteenpäin.
→ Huolehdi, että pinnalla, jolle vaunu liikkuu, on kaikissa tapauksissa oleellisesti vähäisempi
kaltevuus.
→ Huolehdi, että ei törmätä esteisiin. Vastaavalla nopeudella vaunu voisi kaatua eteenpäin.
5.11.4 X-sarjan komponenttivaunun telakointi
5
Kuva 5.11 - 3 Komponenttivaunu ja komponenttivaunutulo, SIPLACE X-sarja
(1) Komponenttivaunun sisäänvetolaitteisto, SIPLACE X-sarja
(2) Komponenttivaunu, SIPLACE X-sarja
(3) Lukituslinkku
