5 Käyttöhenkilöstön t ehtävät Käyttöohje SIPLACE X-sarja 5.11 Komponenttivaunun telakointi tai irrottaminen Alka en ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 362 5 Kuva 5.1 1 - 4 Kompon enttivaunu, X-sa rja - kahvo…
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.11 Komponenttivaunun telakointi tai irrottaminen
361
VAROVASTI 5
SIPLACE X-sarjan (kuva 5.11 - 3
, sivu 360) ja SIPLACE HF (kuva 5.11 - 6, sivu 364) komponent-
tivaunuilla on erilaiset sisäänvetolaitteet. Jokaisen komponenttivaunun saa telakoida vain sitä
varten varattuun sisäänvetolaitteeseen. Huomioi, että kun työnnät SIPLACE X-sarjan kompo-
nenttivaunun automaattiin, niin et kolhi lukituslinkkuja (pos. 3 kuvassa 5.11 - 3
, kuva 360) estei-
siin.
OHJE 5
Leikkaa nauhat X-syöttömoduulien etureunassa lyhyeksi, ennen kuin telakoit X-sarjan kompo-
nenttivaunun.
VAROVASTI 5
Tarkasta, että ladontapää on komponenttivaunun liikealueen ulkopuolella.
→ Työnnä komponenttivaunua varovasti automaatin vastakkeeseen asti.
OHJE 5
Sulje suojakannet, sillä telakointi on mahdollista vain suljettujen suojakansien yhteydessä.
→ Paina vastaavaa painiketta automaatin tulo- tai luovutuspuolella (pos. 1, 2, 3 tai 4 kuvassa
5.11 - 1
, sivu 358 niin kauan, kunnes komponenttivaunu on telakoitu täysin.
→ Työnnä suojus molemmilla kahvoilla (pos. 1 kuvassa 5.11 - 4
, sivu 362) ylöspäin ja käännä
kahva alaspäin (pos. 2 kuvassa 5.11 - 4
, sivu 362).
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE X-sarja
5.11 Komponenttivaunun telakointi tai irrottaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
362
5
Kuva 5.11 - 4 Komponenttivaunu, X-sarja - kahvojen kääntäminen alaspäin
(1) Työnnä suojus ylöspäin
(2) Käännä kahvat alaspäin
Käyttöohje SIPLACE X-sarja 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 5.11 Komponenttivaunun telakointi tai irrottaminen
363
5.11.5 Sisäänajoeste X-sarjan komponenttivaunuille SIPLACE HF:n
komponenttivaunun sisäänvetolaitteessa
Sisäänajoesteen avulla estetään X-sarjan komponenttivaunun ajaminen SIPLACE HF kompo-
nenttivaunun sisäänvetolaitteeseen (pos. 2 kuvassa 5.11 - 5
, sivu 363).
VAROITUS 5
Ilman tätä sisäänajoestettä on olemassa vaara, että työnnettäessä vahingossa X-sarjan kompo-
nenttivaunua SIPLACE HF komponenttivaunun sisäänvetolaitteeseen se vahingoittuisi.
SIPLACE HF komponenttivaunun ajaminen X-syöttömoduulien komponenttivaunun sisäänveto-
laitteeseen ei ole rakenteellisesti mahdollista.
Jos sisäänajoeste puuttuu, on se ehdottomasti jälkiasennettava. Jälkiasennus on kuvattu artikkeli-
nro. 00194621-xx ohjelehtisessä.
5

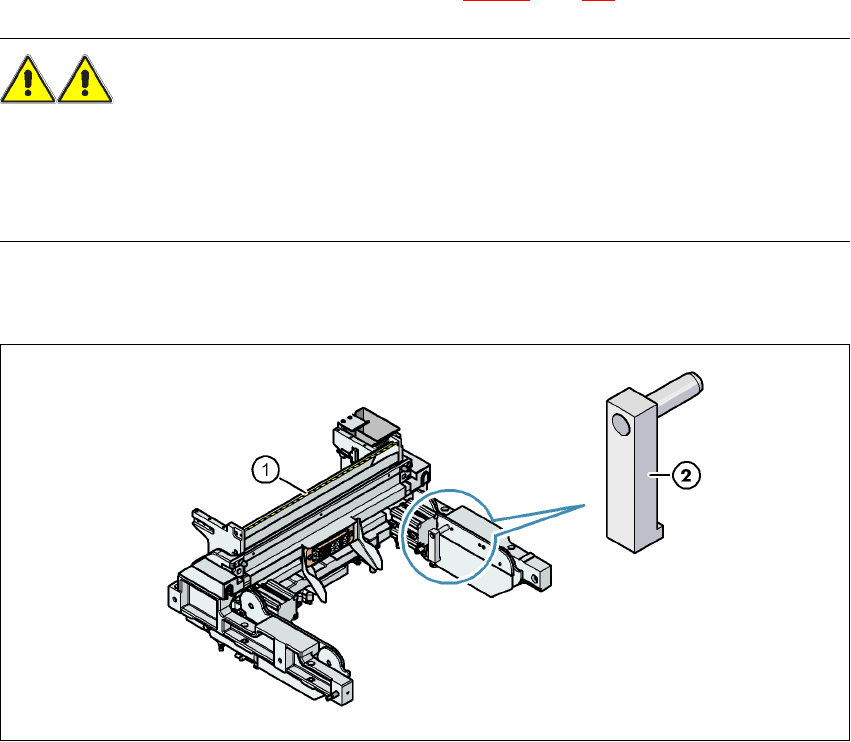

Kuva 5.11 - 5 Sisäänajoeste X-sarjan komponenttivaunuille SIPLACE HF:n komponenttivaunun sisäänvetolaitteessa
(1) Komponenttivaunun sisäänvetolaitteisto, SIPLACE HF
(2) Sisäänajoeste, artikkeli-nro. 03038865S01
