6 Asemalaajennukset
6.1 Pipetinvaihtaja
Pipetinvaihtajilla saadaan ladontapäiden joustavuutta nostettua eri komponenttityyppien työstöä
varten aivan merkittävästi. Jos ladontaohjelman perusteella pipetinvaihtaja tulee tarpeelliseksi,
niin ladontapää panee automaattisesti vanhat pipetit takaisin pipettivarastoon ja noutaa uudet. Li-
säksi poislajitellut pipetit voidaan nopeasti vaihtaa tyhjiötestauksen yhteydessä.
Pipettien vastaanotto pipettivaihtajasta on oleellisesti tarkempaa ja nopeampaa kuin tämä olisi
manuaalisesti mahdollista. Pienten komponenttien ladontaprosessia varten on välttämätöntä, että
radiaalinen epäkeskeisyys pipettien pyörinnässä on minimaalista.
6.1.1 Pipetinvaihtaja 20-segmentti-Collect&Place-päälle
Artikkeli-nro. 00119715-xx Pipetinvaihtaja, X-sarja, C&P20A
6

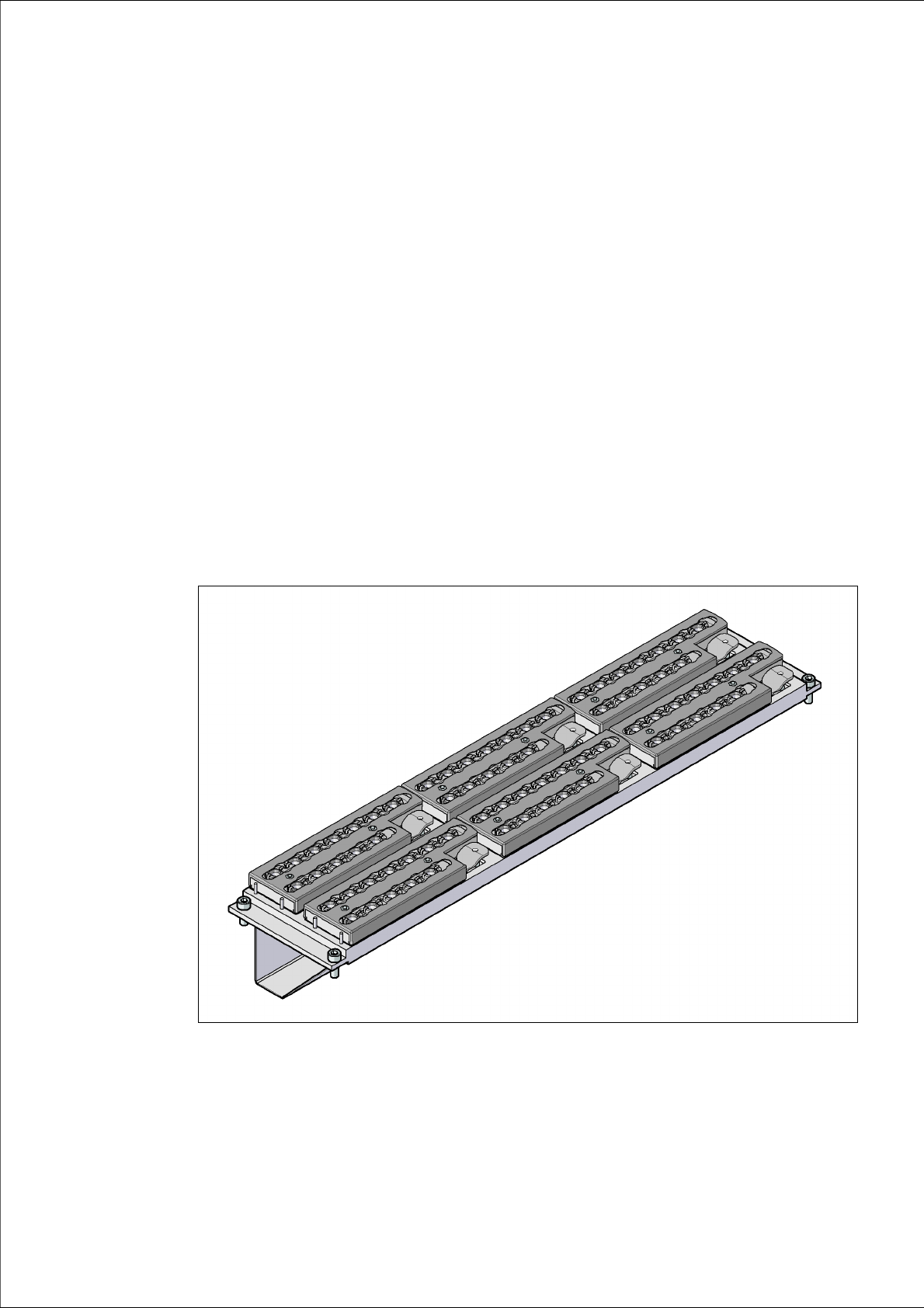

Kuva 6.1 - 1 Pipetinvaihtaja 20-segmentti-Collect&Place-päälle
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
370
6.1.1.1 Kuvaus
Tämä pipetinvaihtaja voi nostaa 6 makasiiniin saakka kullakin 12 pipettivarastolla. Makasiinit ovat
yhteisellä kannattimella. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty 4:llä painonapilla.
Makasiinin kunnollista istuvuutta pipetinvaihtajan perusrungon päällä valvotaan mikrokytkimien
avulla, jotta vältyttäisiin ladontapään törmäykseltä mahdollisesti koholla olevaan makasiiniin.
Kaikkien makasiinipaikkojen tulee olla täytettynä, koska makasiinin puuttuessa tai istuvuuden ol-
lessa huono, turvapiiri pysäyttää automaatin.
6.1.1.2 Tekniset tiedot
6
Pipetinvaihtaja 20-segmentti-Collect&Place-päälle
Mitat (Pituus x Leveys x Korkeus) 449 x 94,5 x 79 mm³
Pipettipaikkojen lukumäärä 72
Pipettityypit 10xx, 11xx ja 12xx
Pipetinvaihtoaika n. 2 sek. per pipetti
Paineilmaliitäntä 0,48 MPa (4,8 bar)
