Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja Painos 07/2008 FI 375 6.1.1.7 Ohjeit a käyttöön → Kun makasiini täytetään ensimmäisen kerran tietyllä pipett ityypil…
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
374
6.1.1.6 Asennus
"Rivi 1" pipetinvaihtajat (katso kuva 6.1 - 2, 6.1 - 3 ja 6.1 - 4 sivulta 371 alkaen) on kiinnitetty kul-
loinkin komponenttivaunun syöttölaitteistoon. Pipetinvaihtajille "rivi 2" on olemassa lisäasennus-
sarja. Se pitää sisällään poistolaitteen ja säiliön poisheitettäville pipeteille (katso kappale 6.1.1.10
,
sivu 378
).
6

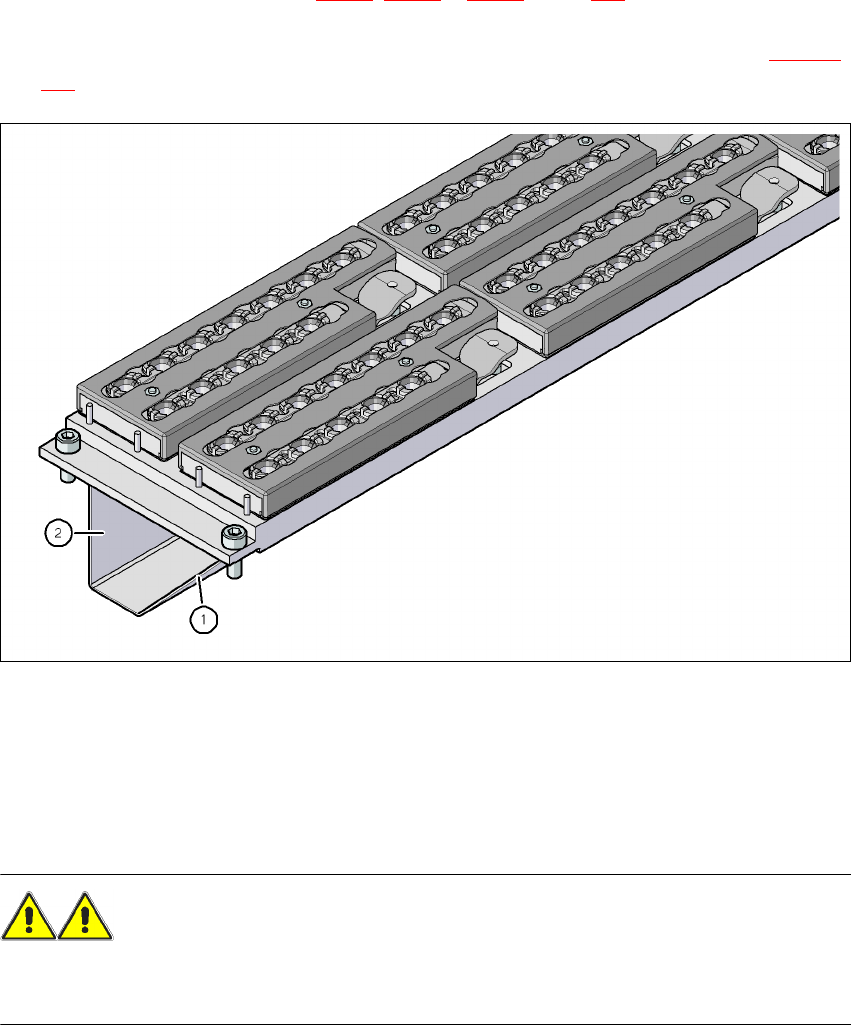

Kuva 6.1 - 5 Asennuspaikka
(1) Vino sivu on komponenttivaunun sisäänvetolaitteen suunnassa
(2) Pystysuora sivu on piirilevykuljettimen suunnassa
→ Asenna pipetinvaihtaja siten, että vino sivu osoittaa komponenttivaunun sisäänvetolaitteen
suuntaan.
VAROITUS 6
– Asenna kullekin ladontapäälle vain sille kuuluvia pipetinvaihtajia. Sekakonfiguraatio aiheuttaa
ladontapään törmäysvaaran!
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
375
6.1.1.7 Ohjeita käyttöön
→ Kun makasiini täytetään ensimmäisen kerran tietyllä pipettityypillä, niin merkitse se tarralla.
OHJE 6
Täytä makasiinit koneen ulkopuolella, ja vaihda aina vain täysiä makasiineja. 6
→ Avaa lukituslevy ja työnnä pipetit pipettivarastoihin.
→ Sulje lukituslevy, jotta pipetit eivät voi pudota makasiineista.
VAROVASTI 6
Makasiinit saa täyttää vain, kun kaikki pipetit, jotka ovat Collect&Place-päässä, on laitettu ta-
kaisin makasiineihinsa. 6
OHJE 6
On vältettävä komponenttien putoamista makasiinin päälle. Tämä voi johtaa lukituskiekon
kiinnijuuttumiseen. Puhdista siksi makasiinit ja vapaat asetuspaikat säännöllisesti.
→ Pipettivaihtajan ohjelmointi on kuvattu SIPLACE Pro -käyttöohjeessa.
6.1.1.8 Makasiinin vaihto
→ Paina vipua (pos. 1 kuvassa 6.1 - 6, sivu 373), makasiinin irroittamiseksi painonappikuulista
(pos. 5 kuvassa 6.1 - 6
, sivu 373). Nosta makasiini pois kannattimesta.
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
376
VAROITUS 6
Makasiinin yläpuolelle ulottuva vipu (pos. 1 kuvassa 6.1 - 6
) voi aiheuttaa ladontapäätörmäyk-
sen. Huomioi siksi, että vivut eivät ole makasiinien yläpuolella.
6

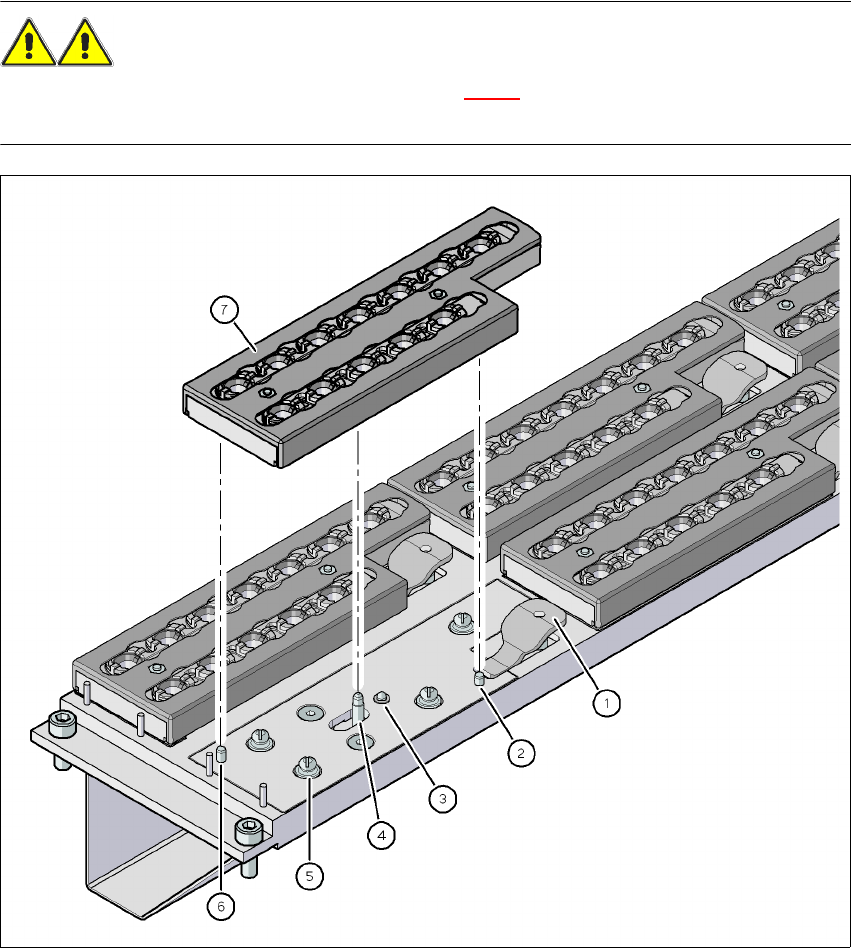

Kuva 6.1 - 6 Makasiinin vaihto
(1) Makasiinin kohotusvipu
(2) Sylinteritappi, menee makasiinin reikään
(3) Jousitappi mikrokytkimen käyttämiseen
(4) Siirtomekanismin tappi, siirtää lukituslevyä
(5) Painonappikuula
(6) Sylinteritappi, menee makasiinin pitkittäisreikään
(7) Lukituslevy asennossa "makasiini lukittu"
