6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 378 6.1.1.10 Pipetinvaihtaja "rivi 2" 2 0-segmenttiselle Collect & Place-päälle Arti…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
377
OHJE 6
– Työnnä lukituslevy asentoon "makasiini lukittu".
– Käännä makasiini ennen paikalleen asettamista niin, että keskitintapit (pos. 2 ja 6 kuvassa
6.1 - 6
, sivu 376) voivat liukua keskitinreikiin ja pitkittäisreikään (pos. 6 kuvassa 6.1 - 6, sivu
376).
→ Aseta makasiini painonappikuuliin (pos. 5 kuvassa 6.1 - 6
, sivu 376).
→ Paina makasiinia tasaisesti alas niin, että painonappikuulat napsahtavat samanaikaisesti kaik-
kiin painonappeihin.
6.1.1.9 Asennon tunnistus
Jokaisessa pipetinvaihtajan makasiinissa on kaksi merkkiä, yksi sijainnin määrittämiseen ja yksi
kulmasuunna määrittämiseen.
6

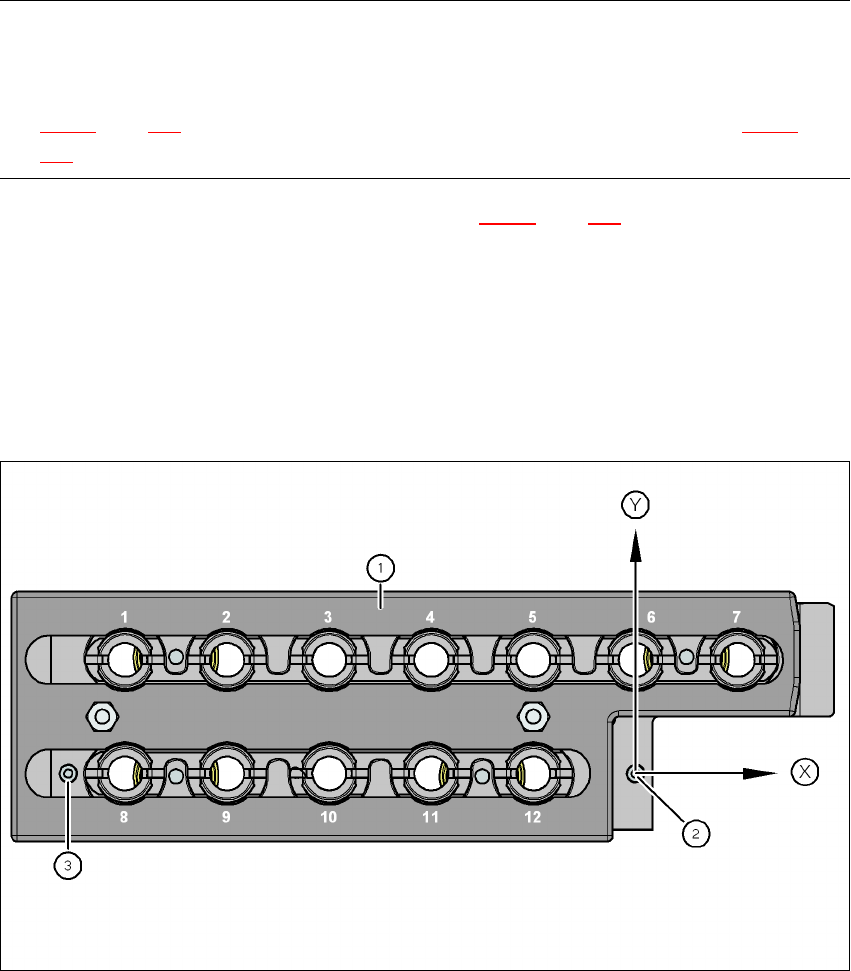

Kuva 6.1 - 7 Pipettimakasiini - tallinumerointi, merkit sijainnin ja kulmasuunnan määrittämiseen
(1) Lukituslevy asennossa "makasiini auki"
(2) Merkki position määrittämiseen
(3) Merkki suuntakulman määrittämiseen
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
378
6.1.1.10 Pipetinvaihtaja "rivi 2" 20-segmenttiselle Collect&Place-päälle
Artikkeli-nro. 00119716-xx Pipetinvaihtaja 2, X-sarja, C&P20A
Pipetinvaihtaja "rivi 2" asentaa seuraaville asetuspaikoille:
X4-automaatti: Asetuspaikat 1, 2, 3 ja 4 (katso kuva 6.1 - 2
, sivu 371)
X3-automaatti: Asetuspaikat 1, 3 ja 4 (katso kuva 6.1 - 3
, sivu 372)
X2-automaatti: Asetuspaikat 1 ja 3 (katso kuva 6.1 - 4
, sivu 373)
Jälkivarustelupaketti sisältää pipetinvaihtajan lisäksi asennussarjan.
6
Kuva 6.1 - 8 Asennussarja pipetinvaihtajalle "rivi 2"
6
6
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
379
6.1.2 Pipetinvaihtaja 12-segmentti-Collect&Place-päälle
Artikkeli-nro. 00119661-xx Pipetinvaihtaja HF/X/D3, 12-segmentti-C&P-pää
6
Kuva 6.1 - 9 Pipetinvaihtaja 12-segmentti-Collect&Place-päälle
6.1.2.1 Kuvaus
Tämä pipetinvaihtaja voi nostaa 5 makasiiniin saakka kullakin 12 pipettivarastolla. Makasiinit ovat
yhteisellä kannattimella. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty pidikkeillä.
6.1.2.2 Tekniset tiedot
6
Pipetinvaihtaja 12-segmentti-Collect&Place-päälle
Mitat (Pituus x Leveys x Korkeus) 449 x 62,7 x 77,7 mm³
Pipettipaikkojen lukumäärä 60
Pipettityypit 9xx
Pipetinvaihtoaika n. 2 sek. per pipetti
Paineilmaliitäntä 0,48 MPa (4,8 bar)
